2020年12月09日 | 你知道电脑的显卡是如何工作的吗
2020-12-09 来源：21IC
显卡是我们每天都会打交道的器件，但是你对显卡真的了解吗?譬如，你知道显卡的工作原理吗?如果不知道，本文将是你遨游的海洋。此外，本文还将对4种电脑显卡接口类型予以介绍。如果你对显卡以及显卡相关知识具有兴趣，不妨继续往下阅读哦。
一、显卡工作原理
数据(data)一旦离开CPU，必须通过4个步骤，最后才会到达显示屏：
1.从总线(Bus)进入GPU(Graphics Processing Unit，图形处理器)：将CPU送来的数据送到北桥(主桥)再送到GPU(图形处理器)里面进行处理。
2.从 Video Chipset(显卡芯片组)进入 Video RAM(显存)：将芯片处理完的数据送到显存。
3.从显存进入Digital Analog Converter (= RAM DAC，随机读写存储数—模转换器)：从显存读取出数据再送到RAM DAC进行数据转换的工作(数字信号转模拟信号)。但是如果是DVI接口类型的显卡，则不需要经过数字信号转模拟信号。而直接输出数字信号。
4.从DAC进入显示器(Monitor)：将转换完的模拟信号送到显示屏。
显示效能是系统效能的一部分，其效能的高低由以上四步所决定，它与显示卡的效能(Video Performance)不太一样，如要严格区分，显示卡的效能应该受中间两步所决定，因为这两步的资料传输都是在显示卡的内部。第一步是由CPU(运算器和控制器一起组成的计算机的核心，称为微处理器或中央处理器)进入到显示卡里面，最后一步是由显示卡直接送资料到显示屏上。

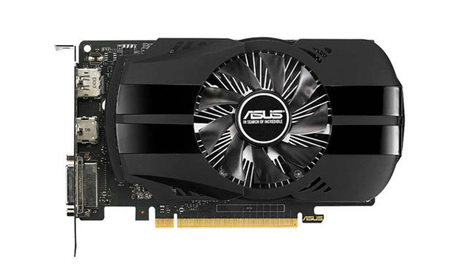

二、电脑显卡接口
1、VGA接口

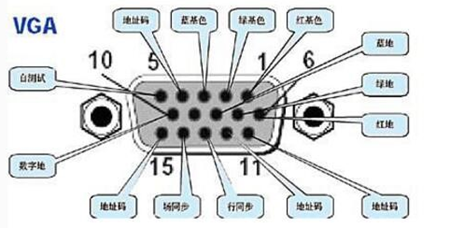

VGA接口是最常见，也就是我们通常的电脑显示器连接主机的那种，VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。并且VGA接口扩展性比较强，可以轻松与DVI接口进行转换，VGA接口介绍如下图：
2、DVI接口
LCD显示器应运而生接口，DVI(Digital Video Interface)，即数字视频接口。它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group，数字显示工作组)推出的接口标准。
DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。三种类型包括DVI-A、DVI-D和DVI-I的接口形式。DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主，同时DVI-D和DVI-I又有单通道(Single Link)和双通道(Dual Link)之分，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。DVI-A是一种模拟传输标准，往往在大屏幕专业CRT中能看见，不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。
3、HDMI接口
HDMI不仅可以满足1080P的分辨率，还能支持DVD Audio等数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送。 HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。 与DVI相比HDMI接口的体积更小，DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。
4、DP接口
Dp接口即DisplayPort 接口，一种高清晰音视频流的传输接口。DisplayPort的外接型接头有两种：一种是标准型，类似USB、HDMI等接头;另一种是低矮型，主要针对连接面积有限的应用，比如超薄笔记型电脑。两种接头的最长外接距离都可以达到15米，虽然这个距离比HDMI要逊色一些，不过接头和接线的相关规格已为日后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。
