前言

关于ADC这一块的功能基本上也算是CortexM芯片的标配了。ST的每一块芯片都有这个功能，只是说因型号不同，通道数、位数等有所不同。STM8的芯片大多数都是10的，也就是说分辨率可达到：参考电压*（1/1024）；STM32大多数都是12位的，也有少部分是16位的（F373）。平常采集一般的电压值，10位数都够我们使用了，除非使用在非常精密，或者说要求比较高的场合。

F0系列的芯片和F1系列的芯片差不多相似，但是F0没有ADC2、ADC3这么一说，只有ADC1，这里在编程的时候（特别是想把代码从F1移植到F0上的人要注意）。

下载

ST标准外设库和参考手册、数据手册等都可以在ST官网下载，你也可以到我的360云盘下载。关于F0系列芯片的参考手册有多个版本（针对F0不同芯片），但有一个通用版本，就是“STM32F0x128参考手册V8(英文)2015-07”建议参考该手册，以后如果你换用一种型号芯片也方便了解。

今天的软件工程下载地址（360云盘）：

https://yunpan.cn/cSULmkr3vBQUj 访问密码 14c7

STM32F0xx的资料可以在我360云盘下载：

https://yunpan.cn/cS2PVuHn6X2Bj 访问密码 8c37

准备工作

今天总结的软件工程是基于“TIM基本延时配置详细过程”修改而来，因此需要将该软件工程下载准备好。打开软件工程，新建源程序文件（adc.c 和 adc.h），在工程中添加新建的源程序文件adc.c和使用到标准外设库stm32f0xx_adc.c。添加的源代码响应的源文件代码就OK了。

数据传输原理

ADC模块是一种12位的逐次逼近型模拟数字转换器。它有多达19个通道，可测量16个外部和3个内部信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。 ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。

配置过程详情

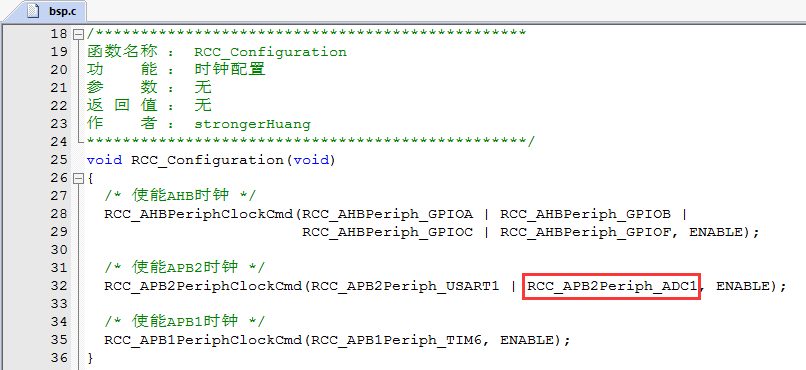

①RCC时钟

该函数位于bsp.c文件下面；

我个人习惯第一步配置时钟，ST官方提供的例程也是把配置时钟放在前面。关于RCC时钟的配置比较重要，有好几次我就是由于忘记配置相应RCC时钟，让我找了很久的问题，最后才发现是RCC时钟没有配置。

注意：

外设时钟不要随便添加，比如：RCC_APB1外设不要配置在RCC_APB2时钟里面【如：RCC_APB2PeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);这样能编译过，但是错误的】

我每次都提醒RCC时钟，是因为很多人就是因为时钟而导致软件运行有问题，所以，提醒更多人要注意配置RCC.

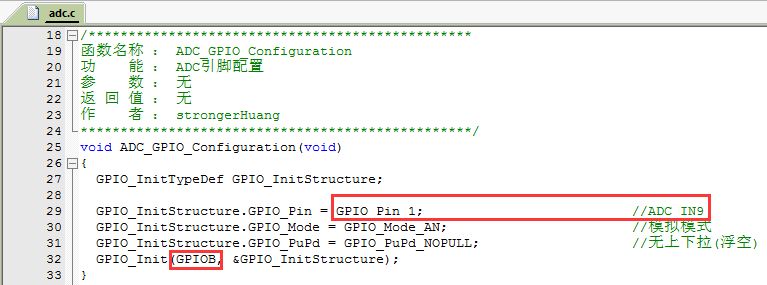

②ADC引脚配置

该函数位于adc.c文件下面；

重点注意：

引脚配置要和AD通道对应才行（请看数据手册中的引脚说明）。

③ADC配置

该函数位于adc.c文件下面；

分辨率和对齐方式决定你的计算方式、通道与上面的引脚配置需对应。

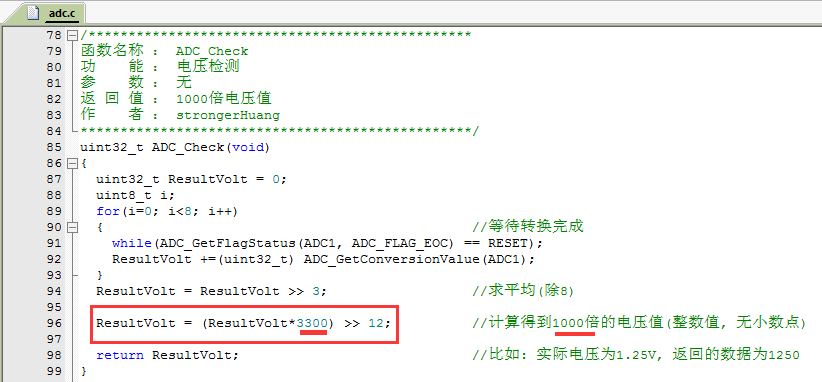

④ADC采集电压值

该函数位于adc.c文件下面；

调用这个接口就可以采集电压值。这里采样8次（根据自己情况可以选择平均多次），算平均，最后得出电压值（1000倍值）。1000倍数值是不想有小数点，方便打印输出。

说明

STM32F0的芯片软件兼容性很好，可以适用于F0其他很多型号的芯片（具体请看手册、或者亲自测试）。

今天的工程是基于工程“STM32F0xx_TIM基本延时配置详细过程”修改而来，以上实例总结仅供参考，若有不对之处，敬请谅解。
