2021年03月08日 | 频谱仪使用过程中怎样选择最好的分辨率带宽(RBW)?
2021-03-08 来源:eefocus
必须认真考虑频谱仪分辨率带宽(RBW)的设置,因为他关系到频谱成分的分离,适宜的噪声基底的设置和信号的解调。
在进行有苛刻要求的频谱测量时,频谱分析仪必须精确、快速并具有高动态范围。在多数情况下,强调其中某一参数会对其它参数有所影响。因此在进行分辨率带宽 RBW 设置时需要综合权衡这些因素。
通过低电平信号的测量,可以看到使用窄分辨率带宽RBW的优点。在使用窄RBW时,频谱分析仪显示出较低的平均噪声 (DANL),且动态范围增加,灵敏度有所改进。在图1中,把 RBW 从100 kHz改变到 10 kHz将能更好地分辨 -95 dBm 的信号。

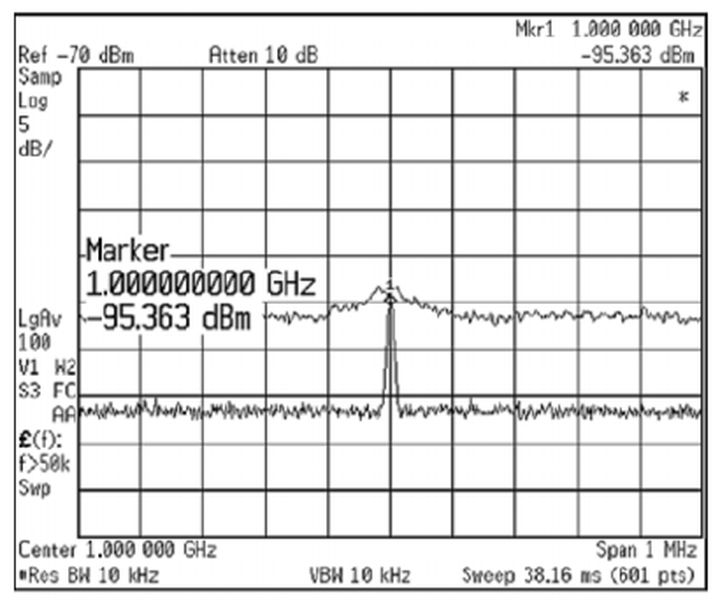

图1. 100 KHz 分辨率带宽 RBW 和10 KHz RBW的测试结果
但并非任何情况都是最窄的 RBW最好。对于调制信号,RBW一定要设置得足够宽,使它能将信号边带包括在内。如果忽略这一点,测量将是极不精确的。
窄RBW设置的一项重要缺点是扫频速度。更宽的RBW设置在给定频率范围内允许更快的扫频。图2 比较了在 200 MHz 频率范围内,10 kHz 和3 kHz RBW 的扫频时间。

图2. 10 KHz 分辨率带宽 RBW的 扫描时间为7.627S

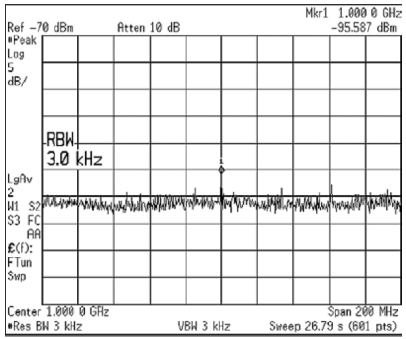

图3. 3 KHz 分辨率带宽 RBW 的扫描时间为26.79S
一定要知道RBW选择时所必须的基本权衡因素,使得用户在明白哪些参数最为重要的时候,给以适当的优化。但在权衡不可避免时,现代频谱分析仪可为您提供弱化,甚至消除这些因素的方法。通过使用数字信号处理,频谱分析仪在实现更精确的测量的同时还提供更高的速度,即使是使用窄RBW。
是德科技提供实时频谱分析功能,以作为新款及现有 PXA 信号分析仪的升级选件。实时分析仪功能使您能够查看、捕获和了解最难以捕获的信号
