光耦简介

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换，也叫做光隔离。光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。

光耦内部结构

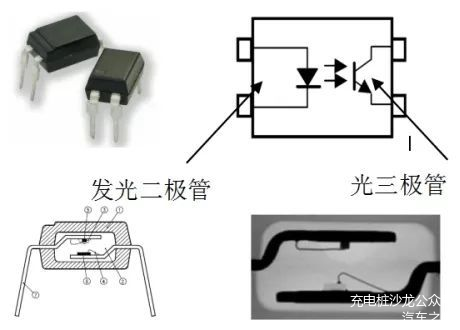

光电耦合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。

光耦的作用

光耦工作原理

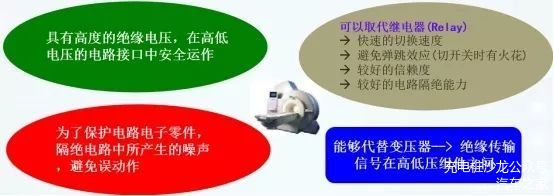

（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。

（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。

（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。

（4）光电耦合器的回应速度极快，其回应延迟时间只有10μs左右，适于对回应速度要求很高的场合。

充电桩光耦种类

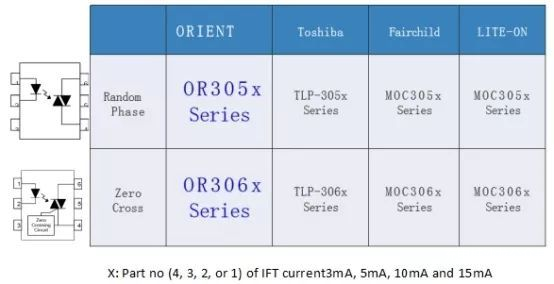

1）可控硅

可控硅的替代型号如下

2）高速光耦

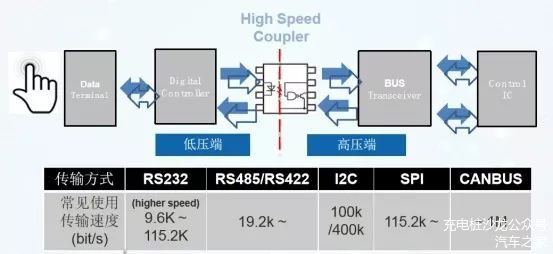

隔离+高速(更快的反应时间)。

3.光耦的应用

光耦广泛应用于工业产品、充电桩、电源供应器&光伏产品、数据中心产品。

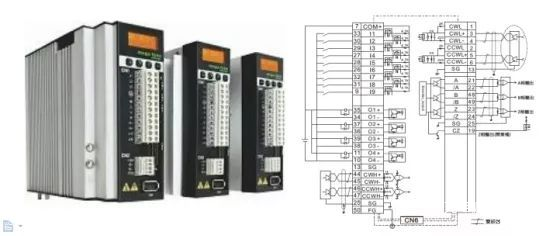

1）马达控制器

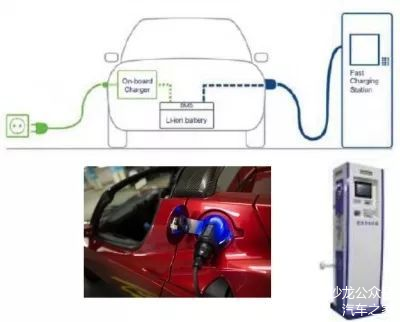

2）电动车充电桩

数字高速隔离光耦将充电桩的弱点部分（包括控制部分）与外接埠进行隔离和绝缘，一方面防止充电桩弱点部分（包括控制部分）被干扰，另一方面防止通信信息被干扰，保证信息信号的完整性。

3）数据中心产品

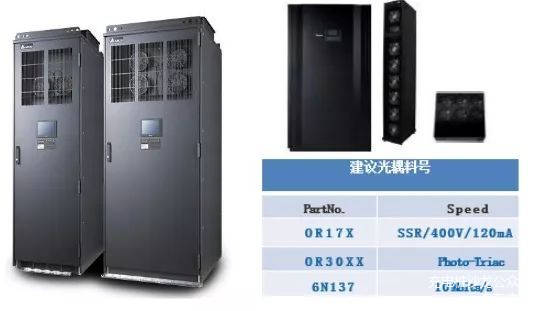

SVC(Static Var Compensator) 无功补偿设备；SSR。

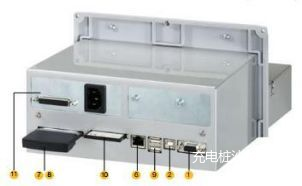

4）打印机

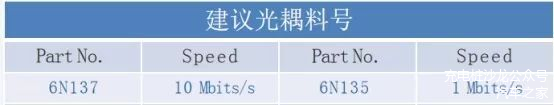

卷标条形码打印机、POS机，建议料号: 6N137,OR0630

PLC可编程逻辑控制器，建议料号: 6N137, OR0630

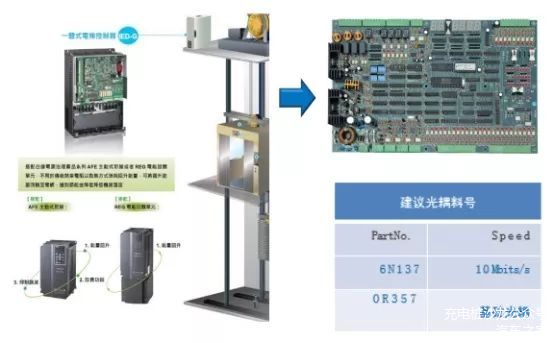

5）电梯控制板

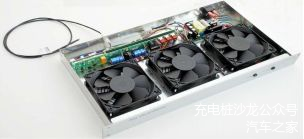

6）风扇
