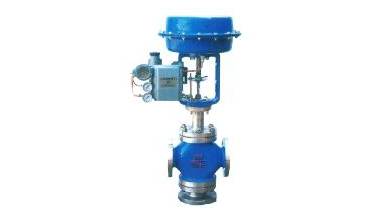

2021年08月24日 | 气动调节阀的主要组成部件与结构
2021-08-24 来源：elecfans
气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
气动调节阀的主要组成部件
气动调节阀是一款控制简单、反应迅速、本质安全的调节阀产品，在工业自动化控制领域中有着不可或缺的作用，本文主要和大家聊聊气动调节阀的主要组成部件。
1.减压阀：降低控制气源压力，以适宜执行机构的工作压力；
2.过滤器：滤去压缩空气中的水和其它杂质，保证进入电/气转换器定位器以及执行机构的压缩空气的清洁。许多产品是减压阀和过滤器一体化设计。
3.电/气转换器：将控制系统的4-20mA电流信号转换成3-15psi（0.2-1kg/cm）的气压控制信号；
4.定位器：是阀位控制的核心部件，对调节阀的阀位进行精确控制；
5.位置变送器：通过连杆与阀杆的位移同步产生转角移动，转换成4-20mA电信号，线性的反应阀门的开度。
6.行程开关：通常安装在阀门的全开和全关位置，用以发出阀门全开和全关的信号送到控制系统。
7.为了实现某些特殊的控制功能，一些执行机构上还配备了其它的控制部件，如实现联锁功能的电磁阀，实现保位功能的保位阀，加快动作速度的气动放大器，失气时维持短时操作的储能罐等。
气动调节阀结构：
气动调节阀主要由气动执行机构、阀体和附件三部分组成。执行机构以洁净压缩空气为动力，接收4~20毫安电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与阀座间的流通面积，从而达到调节流量的作用。为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度、压力）变化引起的影响，使用阀门定位器与调节阀配套，从而使阀门位置能按调节信号精准定位。
执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件构成；阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。
为了机组安全运行，一些重要的阀门设计有电磁阀、保位阀、快速泄压阀等附件，确保调节阀在失电、失信号或失气情况下实现快开（关）或保卫功能（三断自锁保护功能），满足工艺系统安全运行要求。
控制阀的三断保护：断气源保护、断电源保护和断信号源保护。
原理：
气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。
