2021年08月30日 | ZDS2022示波器百集实操特辑之9：X-Y模式
2021-08-30 来源：eefocus
在前面的视频中，我们已经介绍了水平时基中的ROLL模式，现在我们来看一下水平时基中的X-Y模式，它到底是怎么回事呢？
在前面的视频中，我们已经介绍了水平时基中的ROLL模式，现在我们来看一下水平时基中的X-Y模式，它到底是怎么回事呢？
图1 X-Y模式下示波器的屏幕显示
简单来说，X-Y模式就是将电压-时间显示转换成电压-电压显示，事实上，在ZDS2022示波器中，CH1通道输入的Y轴变量转换成X-Y模式下的X轴变量，故通道1幅度在 X 轴上绘制，通道2幅度在 Y 轴上绘制，如图2所示。开启此模式后，示波器固定为两个通道运行。

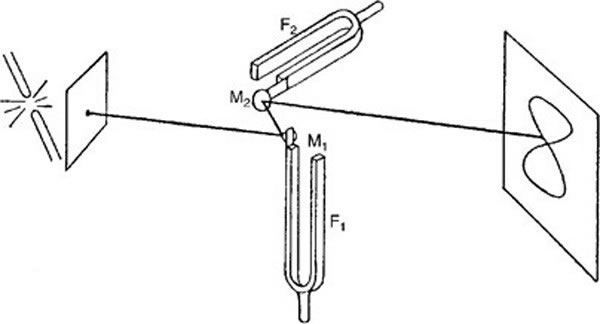

图2 李萨如图形起源示意图
在X-Y模式中，我们经常会用到利萨如法进行相关测量，关于利萨如法，这里跟大家分享个小故事，在大约200年前，一位叫李萨如（Lissajous）的法国数学家发明了一种装置，让一束光被一面固定在音叉上的镜子反射，然后再被第二面固定在音叉上的镜子反射，两个音叉震动方向互相垂直，两者音高也经常被设置为不同，以取得不同的谐振频率，同时，光束最后打到墙上，会形成一种图形，如图2所示。这种图形就是所谓的李萨如图形。这项发明是后来许多仪器的基础，如谐振记录仪。
那在示波器的X-Y水平时基模式中，是如何利用利萨如法进行测量的呢？下期视频会给大家详细讲解。敬请期待。
