　　射频导纳料位开关是目前工业现场常用的料位检测控制器。其工作原理是通过探头感知其与储罐体间电抗（容抗和阻抗）的变化并将这一变化送至电子模块从而实现物位测量和控制的。射频导纳料位开关的型号是根据工况需求而设计的，因此用户在选型时，应注意其型号及尺寸是否符合实际安装环境和使用要求，本文将对射频导纳料位开关的型号及尺寸图进行介绍。

一、通用型射频导纳料位开关

　　Cape-11A通用型射频导纳料位开关的应用范围广泛，主要适用于测量粉尘、煤灰等固体颗粒的料位，其探棒不易受物料粘附的影响，具有较强的通用性。计为Cape-11A通用型射频导纳料位开关的具体尺寸图如下图所示：

Cape-11A通用型射频导纳料位开关尺寸图

　　Cape-11A通用型射频导纳料位开关的上盖尺寸为φ88；表头最宽的距离尺寸为135mm，高度为135mm；保护极直径为φ19，最小尺寸为90mm，可延长至590mm，长于590mm则需根据现场工况定制；探头可选择φ8mm或者φ10mm的直径，其长度最小为250mm。对于射频导纳料位开关的探头长度选择，需注意的是，由于射频导纳料位开关是点位接触性测量，因此在安装位置确定的情况下，需要根据罐体的情况选择合适的插入深度及保护极长度。而插入深度一般以探头能完全接触到物料为宜，所以建议对于保护极长度必须深入料仓内部50mm以上。

二、防护型射频导纳料位开关

　　Cape-11P防护型射频导纳料位开关可以在很大程度上避免物料的冲击，原因是其探头外部外置了一个不锈钢防护管，因此能减缓物料因重力作用对探头产生的撞击，保护探头不被损坏。Cape-11P防护型射频导纳料位开关广泛应用于粉煤灰、固体颗粒、粘附性物料的测量，尤其适用于电厂除尘器灰位控制，灰库料位等物料控制，其尺寸图如下图所示：

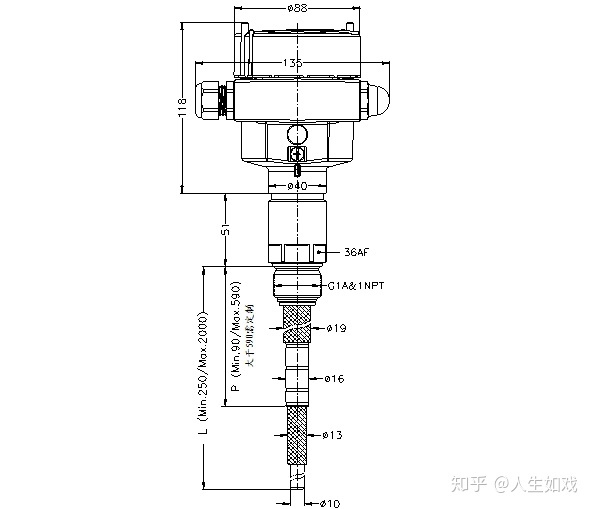

Cape-11P防护型射频导纳料位开关尺寸图

　　Cape-11P防护型射频导纳料位开关与Cape-11A通用型射频导纳料位开关的外观尺寸几乎别无二致，但由于Cape-11P防护型射频导纳料位开关有外置的不锈钢套管，因此其探头的最短长度受到限制，需要在750~2000mm范围之间进行选择，而Cape-11A通用型射频导纳料位开关的探头最短可以做至250mm。

三、缆绳型射频导纳料位开关

　　Cape-11R缆绳型射频导纳料位开关专门用于顶装且探头长度大于2米时的测量，绳式组件一端连接探头。该型号产品适用于大型罐体和料仓，采用垂直安装的方式，能有效避免物料的冲击。其探头尺寸可在600~6000mm间选择；保护极长度尺寸范围为90~800mm，可根据探头长度与用户要求定制；缆绳直径为φ6mm。缆绳型射频导纳料位开关建议采用垂直安装，且当其垂直安装时，探头离罐壁的距离至少1.5m。

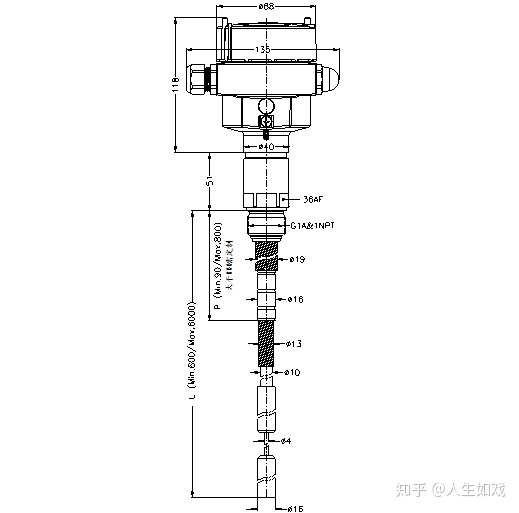

Cape-11R缆绳型射频导纳料位开关尺寸图

四、Cape-11H超高温型射频导纳料位开关

　　因为射频导纳料位开关探头直接接触被测物料，受探头材料限制，当温度大于260℃时，需选用超高温型射频导纳物位开关。计为自动化设计的Cape-11H超高温型射频导纳料位开关，耐温高达450℃，能满足大部分工业环境的需求，其探头采用耐高温陶瓷材料，广泛应用于冶金、环保、化工等行业。

　　Cape-11H超高温型射频导纳料位开关的探头长度范围为400~1800mm；保护极长度为90~590mm，可以根据探头长度与用户要求定制；其探头结构复杂，最大直径不超过φ12mm，在射频导纳料位开关的四个型号中探头直径最长。

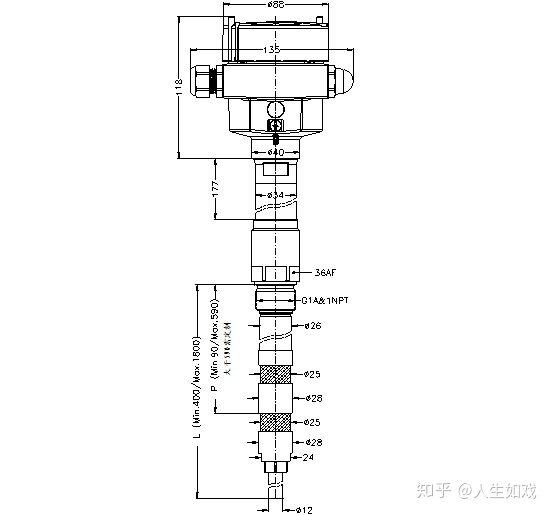

Cape-11H超高温型射频导纳料位开关尺寸图

　　计为Cape-11系列射频导纳料位开关的防护等级高达IP66，产品均通过第三方认证检测。在对用户回访时用户反馈，计为自动化生产的射频导纳料位开关可靠性高，质量足可与进口产品相媲美。

射频导纳料位开关型号尺寸图
