2021年09月16日 | ZDS2022示波器百集实操视频之91：欠幅搜索
2021-09-16 来源：eefocus
大家好，在第68期视频中，我们与大家共享了捕获欠幅波形的几种方法，ZDS2022示波器为您提供了11种基础触发，还标配了21种协议触发方式，功能非常丰富。其实，对于欠幅波形来说，ZDS2022示波器还有一种玩法，就是欠幅搜索功能！
我们向ZDS2022示波器输入一个混有欠幅的信号，按下【Horiz】键，将储存深度设为112Mpts，转动水平时基旋钮使水平时基档位设为5ms/div，按下【Stop】键，继续增大水平时基档位，现在的问题就是如何从这112Mpts的波形中将欠幅波形找出来呢？数据量如此大，应从何找起呢？

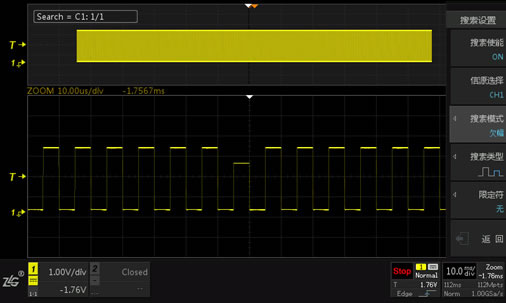

图1 欠幅搜索
现在我们就来看下ZDS2022示波器的搜索功能，由于采用全硬件搜索，搜索速度非常快！不多说，我们来试一下，按下【Measure】键，在搜索设置中打开搜索使能，选择正确的信源，搜索模式设为欠幅，搜索类型设为正向欠幅，限定符是用来进一步来设定欠幅波形的宽度的，使您的搜索条件设置的更加具体，我们这里将限定符设定为无。按下【Single】键，在屏幕左上方我们会看到搜索结果，一键【Zoom】放大，按下导航浏览键，减小水平时基档位，在放大区中我们可看到搜索出来的欠幅波形，定位非常精准，而且波形放大后并没有失真，112Mpts的存储深度，在能够记录较长时间的波形存储时，仍能保证较高的采样率！
ZDS2022示波器，为您提供了较多的搜索类型，并且全都是全硬件搜索，即使是在高达112Mpts的存储深度下搜索时，速度也非常快！异常波形决不能妄想在ZDS2022示波器面前蒙混过去，一定会把你找出来的，而且效率高！
