2021年09月29日 | STM32入门学习之EXTI外部中断（STM32F030F4P6基于CooCox IDE）

下面的代码，是把PA0当做一个按键口，芯片内部上拉，按键闭合时，IO口被拉低，触发中断。

#include "stm32_lib/inc/stm32f0xx_rcc.h"

#include "stm32_lib/inc/stm32f0xx_exti.h"

#include "stm32_lib/inc/stm32f0xx_gpio.h"

#include "stm32_lib/inc/stm32f0xx_syscfg.h"

#include "stm32_lib/inc/stm32f0xx_misc.h"

int main(void)

{

//时钟使能

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA,ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

//外部按键GPIO初始华，PA0

GPIO_InitTypeDef GPIO_InitStructure;

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN;

GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_UP;//上拉

GPIO_InitStructure.GPIO_Speed=GPIO_Speed_2MHz;

GPIO_Init(GPIOA,&GPIO_InitStructure);

//将EXTI0指向PA0

SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA,EXTI_PinSource0);

//EXTI0中断线配置

EXTI_InitTypeDef EXTI_InitStructure;

EXTI_InitStructure.EXTI_Line=EXTI_Line0;

EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;

EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;

EXTI_InitStructure.EXTI_LineCmd=ENABLE;

EXTI_Init(&EXTI_InitStructure);

//EXTI0中断向量配置

NVIC_InitTypeDef NVIC_InitStructure;

NVIC_InitStructure.NVIC_IRQChannel=EXTI0_1_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPriority=0x01;

NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;

NVIC_Init(&NVIC_InitStructure);

while(1){

}

}

void EXTI0_1_IRQHandler(void){

if(EXTI_GetITStatus(EXTI_Line0)!=RESET)

{

//中断处理

}

//退出中断时注意清除标志位

EXTI_ClearFlag(EXTI_Line0);

}

先补充概念1，同GPIO、USART、NVIC等一样，我们再使用EXTI是首先要定义一个EXTI_InitTypeDef

我们可通过EXTI的头文件查看，库是怎么定义EXTI_InitTypeDef

typedef struct

{

  uint32_t EXTI_Line; //线

  EXTIMode_TypeDef EXTI_Mode;        //模式

  EXTITrigger_TypeDef EXTI_Trigger; //触发类型

  FunctionalState EXTI_LineCmd;      //使能

}EXTI_InitTypeDef;

关于EXTI_Line，继续看头文件

#define EXTI_Line0       ((uint32_t)0x00000001)  /*!< External interrupt line 0  */

#define EXTI_Line1       ((uint32_t)0x00000002)  /*!< External interrupt line 1  */

#define EXTI_Line2       ((uint32_t)0x00000004)  /*!< External interrupt line 2  */

#define EXTI_Line3       ((uint32_t)0x00000008)  /*!< External interrupt line 3  */

#define EXTI_Line4       ((uint32_t)0x00000010)  /*!< External interrupt line 4  */

#define EXTI_Line5       ((uint32_t)0x00000020)  /*!< External interrupt line 5  */

#define EXTI_Line6       ((uint32_t)0x00000040)  /*!< External interrupt line 6  */

#define EXTI_Line7       ((uint32_t)0x00000080)  /*!< External interrupt line 7  */

#define EXTI_Line8       ((uint32_t)0x00000100)  /*!< External interrupt line 8  */

#define EXTI_Line9       ((uint32_t)0x00000200)  /*!< External interrupt line 9  */

#define EXTI_Line10      ((uint32_t)0x00000400)  /*!< External interrupt line 10 */

#define EXTI_Line11      ((uint32_t)0x00000800)  /*!< External interrupt line 11 */

#define EXTI_Line12      ((uint32_t)0x00001000)  /*!< External interrupt line 12 */

#define EXTI_Line13      ((uint32_t)0x00002000)  /*!< External interrupt line 13 */

#define EXTI_Line14      ((uint32_t)0x00004000)  /*!< External interrupt line 14 */

#define EXTI_Line15      ((uint32_t)0x00008000)  /*!< External interrupt line 15 */

#define EXTI_Line16      ((uint32_t)0x00010000)  /*!< External interrupt line 16

                                                      Connected to the PVD Output */

#define EXTI_Line17      ((uint32_t)0x00020000)  /*!< Internal interrupt line 17

                                                      Connected to the RTC Alarm

                                                      event */

#define EXTI_Line19      ((uint32_t)0x00080000)  /*!< Internal interrupt line 19

                                                      Connected to the RTC Tamper

                                                      and Time Stamp events */

#define EXTI_Line21      ((uint32_t)0x00200000)  /*!< Internal interrupt line 21

                                                      Connected to the Comparator 1

                                                      event */

#define EXTI_Line22      ((uint32_t)0x00400000)  /*!< Internal interrupt line 22

                                                      Connected to the Comparator 2

                                                      event */

#define EXTI_Line23      ((uint32_t)0x00800000)  /*!< Internal interrupt line 23

                                                      Connected to the I2C1 wakeup

                                                      event */

#define EXTI_Line25      ((uint32_t)0x02000000)  /*!< Internal interrupt line 25

                                                      Connected to the USART1 wakeup

                                                      event */

#define EXTI_Line27      ((uint32_t)0x08000000)  /*!< Internal interrupt line 27

                                                      Connected to the CEC wakeup

                                                      event */

这里定义了N多EXTI_Line，其中Line0-Line15表示GPIOX_Pin_N的中断。如何区分GPIOX呢？这也就是概念2要补充的了。这里通过SYSCFG_EXTILineConfig函数来配置。

//将EXTI0指向PA0

SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA,EXTI_PinSource0);

继续看头文件，了解EXTI的MODE

typedef enum

{

  EXTI_Mode_Interrupt = 0x00,

  EXTI_Mode_Event = 0x04

}EXTIMode_TypeDef;

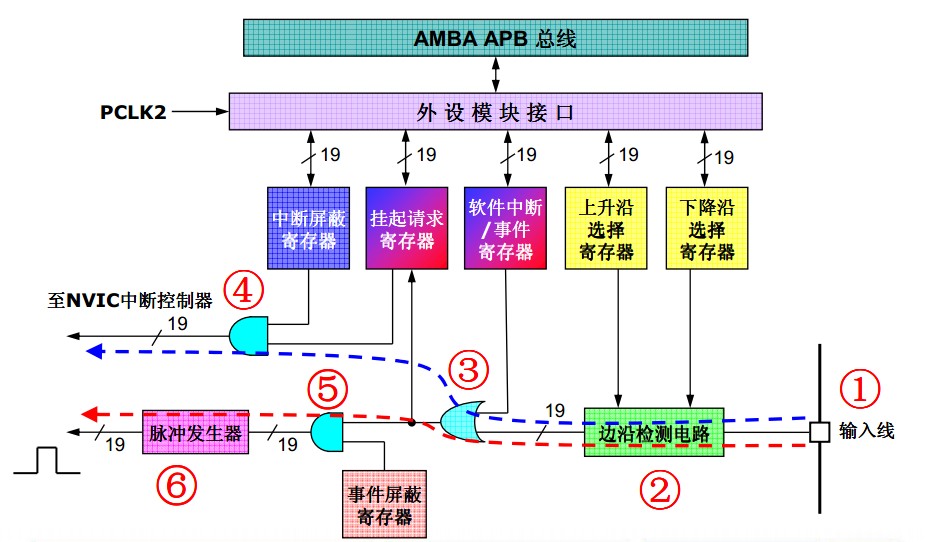

一个是Interrupt中断，一个是Event事件。

中断，系统最多只能给其配置个中断向量入口，然后执行相应的软件程序。

而事件，系统中存在硬件电路，可配置其连接至需要触发硬件电路中，如触发AD转换，或者引起DMA操作等。

关于EXTITrigger_TypeDef，经常使用示波器的朋友们想必已经很清楚了，上升沿触发、下降沿触发、上升下降兼触发。

typedef enum

{

  EXTI_Trigger_Rising = 0x08,

  EXTI_Trigger_Falling = 0x0C,

  EXTI_Trigger_Rising_Falling = 0x10

}EXTITrigger_TypeDef;

NVIC中的IRQChannel为什么是EXTI0_1_IRQN呢？

这个可以再stm32f0xx.h头文件找到

EXTI0_1_IRQn对应线0和1的中断

EXTI2_3_IRQn对应线2和3的中断

EXTI4_15_IRQn对应线4-15的中断

#if defined (STM32F0XX_MD) || defined (STM32F030X8)

/******  STM32F0XX_MD and STM32F030X8 specific Interrupt Numbers *************************************/

  WWDG_IRQn                   = 0,      /*!< Window WatchDog Interrupt                               */

  PVD_IRQn                    = 1,      /*!< PVD through EXTI Line detect Interrupt                  */

  RTC_IRQn                    = 2,      /*!< RTC through EXTI Line Interrupt                         */

  FLASH_IRQn                  = 3,      /*!< FLASH Interrupt                                         */

  RCC_IRQn                    = 4,      /*!< RCC Interrupt                                           */
