本人之前其实也用STM32做过一些小东西，但因为时钟的初始化一般是直接在SystemInit时钟系统初始化函数里直接配置为72MHz，所以对于STM32的时钟框图并没有怎么理会，今天刚好有空就重新看了一下并写一篇博客记录一下吧，以免以后又忘了。
STM32 有5个时钟源:HSI、HSE、LSI、LSE、PLL。
①、HSI(High Speed Internal Clock signal)是高速内部时钟，RC振荡器，频率为8MHz，精度不高，受温度影响。
②、HSE(High Speed External Clock signal)是高速外部时钟，为外接晶振提供的时钟，晶振频率范围为4MHz~16MHz，常用8MHz的外部晶振。
③、LSI(Low Speed Internal Clock signal)是低速内部时钟，RC振荡器，频率为40kHz，可配置为RTC的时钟来源，但RTC时钟对时钟精度要求较高，故较少用于RTC，常用于独立看门狗时钟。
④、LSE是低速外部时钟，接频率为32.768kHz的外部晶振，用于RTC时钟。
⑤、PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。 倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。我们常用8M的外部晶振的9倍频，即72MHz作为系统时钟（SYSCLK）。
如图，

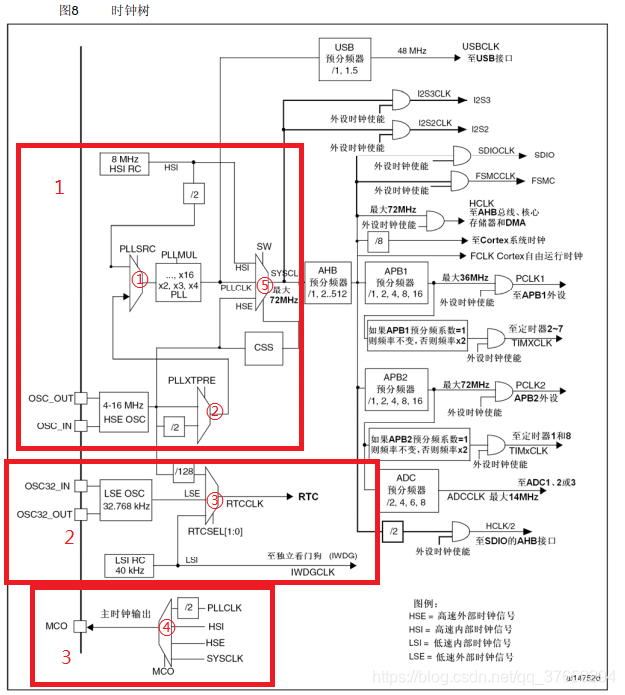

红框1中的OSC_OUT和OSC_IN接外部8M晶振（范围为4到16MHz）作为HSE（外部高速时钟），通过PLLXTPRE位可控制选择器②是输出HSE还是HSE/2，选择器①通过PLLSRC位控制，用来选择是HSI/2还是选择器②的输出作为倍频锁相环（PLLMUL控制倍频的倍数）的输入，我们一般都是（系统默认）配置为8Mhz的HSE作为倍频器的输入并选择9倍频产生72MHz的时钟PLLCLK作为系统时钟（SYSCLK），系统时钟经AHB预分频器（默认分频系数为1）得到HCLK,可作为部分外设的时钟，如SDIO,FSMC等，再经APB1，APB2预分频器可得到PCLK1、PCLK2。
PCLK1：APB1低速总线时钟，最高为36M。为APB1总线时钟的外设提供时钟。但又经过2倍频作为定时器2~7的时钟，所以定时器2~7即使是在APB1下，也为72M的时钟。
PCLK2：APB2高速总线时钟，最高为72M。为APB2总线时钟的外设（包含定时器1和8）提供时钟。
PCLK2经ADC预分频器（/2,4,6,8）作为ADCCLK（最大为14M），我们常选择6分频（72/6=12M）

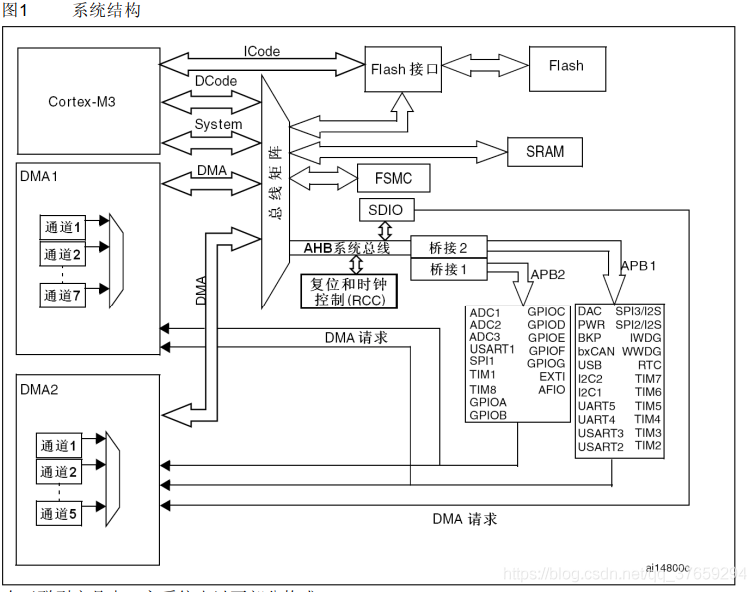

（上图看看到挂载在APB1，2下的外设）
红框2表示RTC的时钟来源为：①HSE/128;②LSE;③LSI。我们通常选择LSE（频率为32.768KHz的外部晶振），而LSI精度较低，并不太适合RTC时钟，而常作为独立看门狗的时钟。
红框3表示STM32可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL 输出的2分频、HSI、HSE、或者系统时钟。
上面还漏了一点，关于CSS，CSS为时钟安全系统，在STM32参考手册6.2.7小节有提到，开发者可以通过CSS中断设置HSE故障后的系统时钟，比如HSI/2（4MHz）的16倍频，如果开发者未开启CSS中断或者在中断中没有进行相应
配置，则硬件默认使用HSI（8MHz）作为系统时钟。
另外关于如何配置以上所讲的时钟，可以看STM32参考手册6.3小节RCC寄存器描述。
