2021年10月21日 | 是德网络分析仪基本结构及主要指标科普
2021-10-21 来源：eefocus

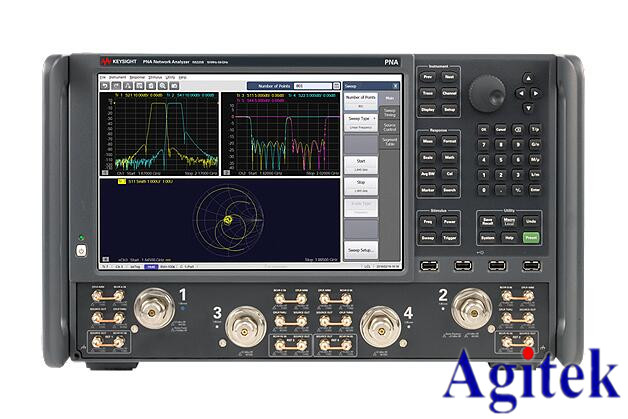

网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，在业界享有“微波/毫米波测试仪器之王”的美誉，而是德网络分析仪更是备受客户青睐的一款品牌，当然，它的价值也不菲，中高端的网络分析仪可以在古都西安买套房子了，那么你对网络分析仪了解多少呢？今天安泰测试给大家分享一下：
一、常用的安捷伦网络分析仪的基本结构
主要由信号源、信号分离装置、接收机和处理显示单元组成，下面我们做详细的说明。
（1）信号源：由3～6GHzYIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和小数环组成的合成信号源，可以提供多种信号输出；
（2）测试装置：一般是由定向耦合器和开关构成，其作用是分离反射信号和入射信号，从而进行初期的信号分离和预处理；
（3）信号接收机：测试装置预处理的信号经过处理之后的再次处理，其作用是对用于信号的下变频及中频数字信号处理，供输出使用或者显示比对，接收机主要是由取样/混频器、中频处理和数字信号处理等部分组成；
（4）显示器：起作用是直观的可以看出显示输出或者信号比对等，用于字符和图形的高亮度、高速显示，主要有由图形处理器、高亮LCD显示器。
二、是德网络分析仪的常用技术及性能参数
（1）测试端口输出频率：范围、分辨率、精度等；
（2）输出特性：功率范围、分辨率、电平精度、电平线性、阻抗、二次谐波、三次谐波、非谐波寄生信号（典型值）、与混频器有关的非谐波寄生信号等；
（3）测试端口输入特性：频率范围、平均噪声电平、最大输入电平、损坏电平、阻抗、谐波、二次谐波、三次谐波、谐波测量精度及动态范围等；
（4）群延迟特性：范围、孔径、群延迟精度等；
（5）结构特性：尺寸、重量等。
其他的还应该包括了解它的方向性、耦合度、插入损耗、最大输出、连接器，以及其他的一些校准的配件零件等。
三、正确使用方法：
在正确使用的前提下，是某些射频仪器，典型的精度为±0.1dB和±0.1度。它可以进行，可重复的RF测量，提供的配置和测量能力像他们应用范围一样广泛。选择合适的仪器，校准，功能，以及采用可靠的RF测量方法，可以优化你的测试的结果。
使用网络分析仪的时候必须严格按照使用手册正确使用操作，避免不必要的损坏。如果您的网络分析仪出现了以下故障：
1、电源故障：不能正常开机
2、输入端故障：端口没有正常响应；无输出；无输入；信号异常
3、测试分析故障：测试结果异常；校准失败；超差
4、显示故障：花屏；黑屏
5、按键故障：按键无反应；调节旋钮无响应
6、接口故障：不认存储介质；不能与控制系统联机
