目前，最常用的温度传感器是J型、K型、T型和E型热电偶。从系统级的立足点来看，温度传感器是否适合您的应用将取决于所需的温度范围、准确度、线性度、解决方案成本、功能、功耗、解决方案尺寸、安装法、还有必要支持电路的易设计程度。
测试方法及适用场景：
下面安泰测试给大家介绍一下不同温度传感器各自的连接方法及适用情况。
1、热电偶
图丨热电偶连接方法

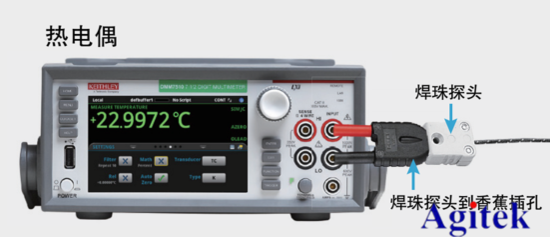

热电偶由两根异种金属线焊接在一起形成一个结。在信号线的另一端，通常作为输入仪器的一部分，是另一个称为参考结的结点，其对环境温度进行电子补偿。热电偶简单、有极高的温度能力，然而，由于需要特殊的延长线和参考结补偿，将它们设计到系统中变得复杂。
2、RTD
2线制RTD会带进引线电阻，误差较大，因此只适用于精度要求不高的场合。
图丨3线制RTD连接方法

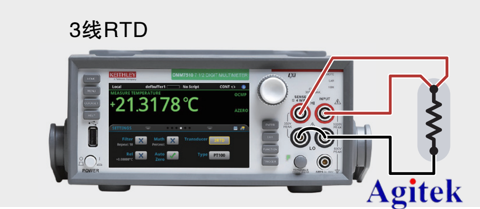

3线制RTD在2线制的基础上，从电阻一端引出第三条引线，可以很大程度上消除引线电阻的影响，测量精度高于2线制。
图丨4线制RTD连接方法

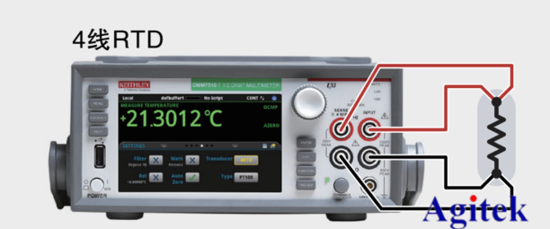

4线制RTD不仅可以消除引线电阻的影响,而且在连接导线阻值相同时,还可以消除该电阻的影响，一般用在实验室或精度要求高的场合。
3、热敏电阻

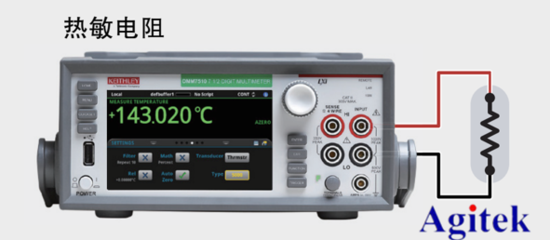

图丨热敏电阻连接方法
热敏电阻的灵敏度是RTD的许多倍，但有用的温度范围是有限的。适合点感应和快速响应（但请注意，许多RTD的时间常数比等效的热电偶快）
吉时利DAQ6510
吉时利系列DMMs万用表通常可以连接多种温度传感器。今天为大家介绍一下吉时利DAQ6510，它不仅具有广泛的温度测量范围，而且准确度高。
图丨DAQ6510与不同热电偶连接的测量范围
DAQ6510可以测量8种热电偶类型的信号，支持测温范围广：-200-1820℃。配置7700插入开关模块，通过冷端补偿CJC电路，可确保为测量热电偶的所有通道提供最大的准确度。
图丨DAQ6510与RTD连接的测量范围

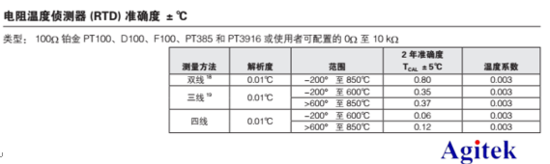

DAQ6510支持2线、3线、4线配置，在使用4线RTD时，准确度可达到0.06℃。
图丨DAQ6510与热敏电阻连接的测量范围

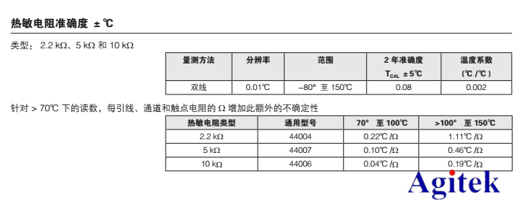

如果想在更窄的温度范围内获取更准确的温度读数，可以根据测试需求，使用对应阻值的热敏电阻器。
扫描状态屏幕
交互状态屏幕

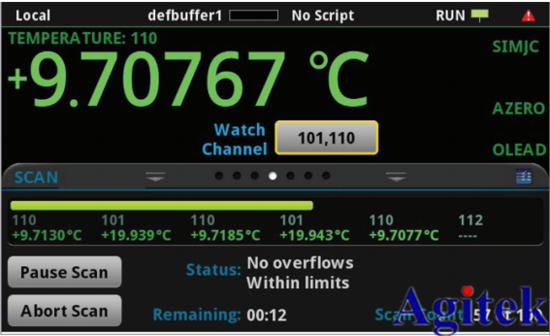

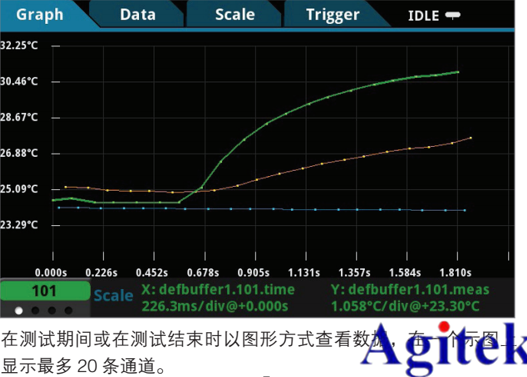

DAQ6510可以使用扫描状态连续监测各条通道，状态屏幕显示已经完成的测试百分比、已经完成的扫描数量、选择监测的通道、是否有任何测量超出范围。使用DAQ6510还能在测试进行过程中，同时与仪器交互，可以通过表格查看数据，也可以在示图中显示数据。
选择合适的温度传感器，搭配DAQ6510可以助您迅速简便地监测测试状态并查看数据。
