2021年11月08日 | 泰克示波器在UPS电源整流电压测试的应用
2021-11-08 来源：eefocus
客户需求：
最近有个客户在生产车间，发现设备继电器老是跳闸，怀疑是供电端不纯净的问题，需要对供电端进行电压测试，在设备开合之间和工作中的电压情况进行观测。整个测试需要工频设备中电压的运行情况，看电网中电压是否有较大的畸变。客户咨询安泰测试，希望能在有限的预算之内能达到测试目的。
UPS电源介绍：
UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。

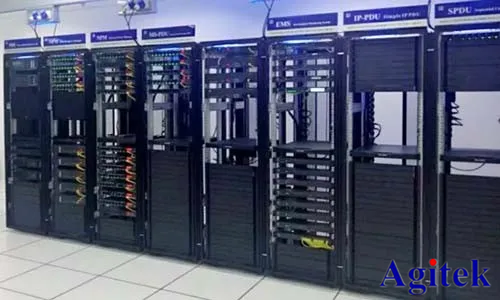

车间设备用UPS电源
方案配置：

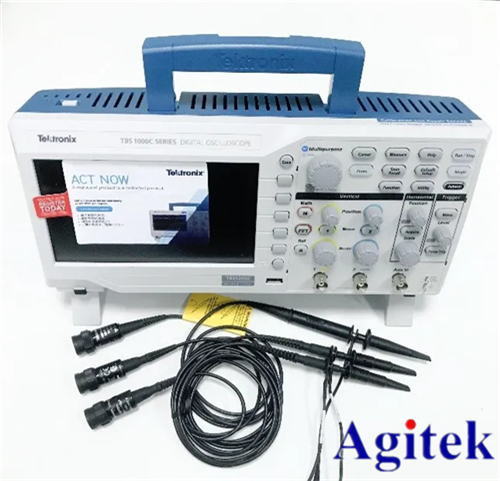

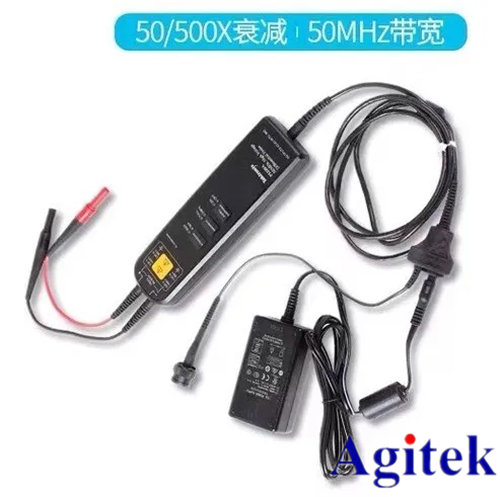

针对客户实际情况给安泰测试客户配置了入门级泰克示波器TBS1102C+高压差分探头P5200A的方案。客户主要对UPS供电电源开启和关闭进行测试，特别是在关闭的时候，对电压的捕获对测试至关重要，同时测试现场的环境对探头要求有一定的抗干扰能力。因为本身电流信号频率不高，100M带宽足够，考虑到本身主机TBS1000C系列产品的接口问题，配置的P5200A探头能够直接连接使用，整个测试能够有效测试出UPS开启前后的电压变化。
通过测试发现，入门级泰克示波器TBS1000C系列和P5200A探头也能看到比较好的效果：

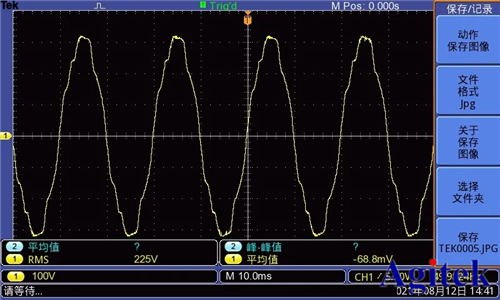

没有用UPS电源时的电压

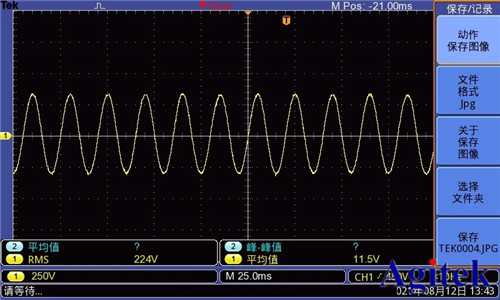

UPS电源开启后电压
测试发现，在UPS电源测试前，供网电压还是有点畸变，UPS电源开启整流后的电压还是比较理想的。
总结：
配置要求:针对电流实际特性，信号频率不是很，选配100M带宽足够，因为示波器的特性，高压探头选择就比较少，而且在测试环境中，选用差分探头比较理想，故选择BNC接口的P5200A。
系统配置参考：
