网络分析仪也有人不会用你信吗？安泰网络分析仪维修为你推荐网络分析仪使用的“傻瓜模式”，目标是让没有网络分析仪基础和经验的人，也能得到准确的测试数据。

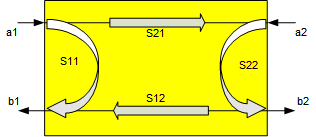

矢量网络分析仪的基础功能是S参数测试。所谓S参数，就是散射参数，是描述电磁波在被测设备的入射波量、反射波量以及波量传输特性的参数。简单理解：S11代表端口1的反射，S22代表端口2的反射，S21是端口1至端口2的传输，S12是端口2至端口1的传输。
测试前的设置：
1、网络分析仪端口连接专用测试电缆；
2、频率范围按照被测件DUT的频率范围设置；
3、当测量增益最大值Gain的放大器等DUT时，设置输出功率PWR>>Power: -Gain，另需注意DUT输出功率不可超出量程（如0dBm）;
4、中频带宽设置依据测试标准或BW>>Bandwidth: 1kHz；
5、测量点数依据标准或Sweep>>number of points: 401；
6、连接自动校准件执行校准CAL>>Start Autocal；
7、如果只有手动校准件，矢网必须加载校准件匹配的数据文件，不可用ideal数据，执行UOSM或TOSM校准；
8、注意专用测试电缆测试端口的类型与校准件必须一致，不可转接。
经过上述设置和校准后，选定所需测试项进行测试。
下表左栏列举常用基本测试项，右栏内容是该测试项对应的仪器设置：
测试项目仪器设置驻波
MEAS >> S11或S22；
FORMAT >> SWR；
无单位
回波损耗
MEAS >> S11或S22；
FORMAT >> dBMag；
单位dB
插入损耗
增益
MEAS>>S21或S12;
FORMAT >> dBMag；
单位dB
复阻抗
MEAS >> S11或S22;
FORMAT >> Smith；
Marker读数，显示格式 R+jX阻抗实部和虚部，以及电阻、电感和电容
阻抗MEAS >> Z<-S11；
单位Ω
相位
MEAS>>S21或S12;
FORMAT >> Phase；
单位°
群时延
MEAS>>S21或S12;
FORMAT >> Delay；
单位s
获取测试数据：
1、光标Marker在曲线上选点读数，是分析数据的基本功能;
2、支持打开多个Marker;
3、Marker>>Search能对曲线数据进行最大值以及最小值等条件搜索;
4、Marker还有滤波器测量功能;
5、曲线数据可以导出为*.snp文件或matlab以及ASCII文本格式文件，Trace>>Trace data;
6、屏幕图像可保存为图形文件，Print>>to File.
