2021年12月07日 | 泰克示波器选型小贴士
2021-12-07 来源：eefocus

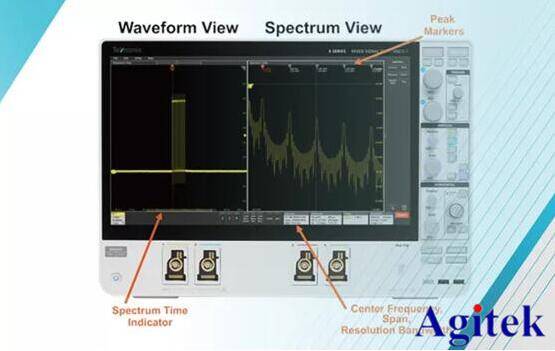

示波器是一种用途十分广泛的电子测量仪器，能把肉眼看不见的电信号变换成看得见的图像，对电压 / 电流信号的变化波形进行捕获分析。可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等。示波器的品牌也是非常多的，其中泰克算是在电测行业家喻户晓的品牌了，那么在选择泰克示波器时要关注哪些指标呢？安泰测试建议以下六个指标必须得关注：
一、带宽范围：
由于示波器通道前端是一阶低通滤波器模型，通入信号随着频率增加幅值衰减到其实际幅度的 0.707（-3dB）时的频率值定义为示波器带宽。通常用带宽对示波器性能进行分级，500MHz 以内为基础入门级，1GHz-6GHz 为中端示波器，8GHz-33GHz 为高端示波器。示波器带宽选择应为被测信号频率的 5 倍以上。
二、采样率
示波器每秒采样的点数，保证波形准确重建。根据奈奎斯特采样定理，示波器采样率应选择被测信号频率的 2.5倍以上。
三、存储深度
示波器存储波形样本的数量，是对波形的最大存储能力。深存储，可以在同等时间下，以更高采样率，采集波形；在同等采样率下，采集更长时间的波形。
四、波形捕获率
示波器每秒捕获波形的次数。高捕获率，可以提高捕获偶然事件发生的概率。
五、通道数
示波器输入通道数。更多通道，可以对更多设备进行测试。
六、垂直分辨率
是 ADC 模数转换器的垂直分辨率。垂直分辨率越高，波形越精细。
当然，在了解以上几个指标的前提是你明确你选择一款示波器是来做什么测试的，比如你需要进行电源纹波测试和眼图测试，或者是USB2.0测试，可能他们的指标相差甚远，对示波器的要求也会不一样。
