2022年11月04日 | STC89C52驱动SH1106芯片点亮OLED问题点总结

主芯片：STC89C52

OLED驱动芯片：SH1106

OLED屏大小为1.3寸，像素点是128X64（8页X8），通信方式有IIC和SPI两种方式。

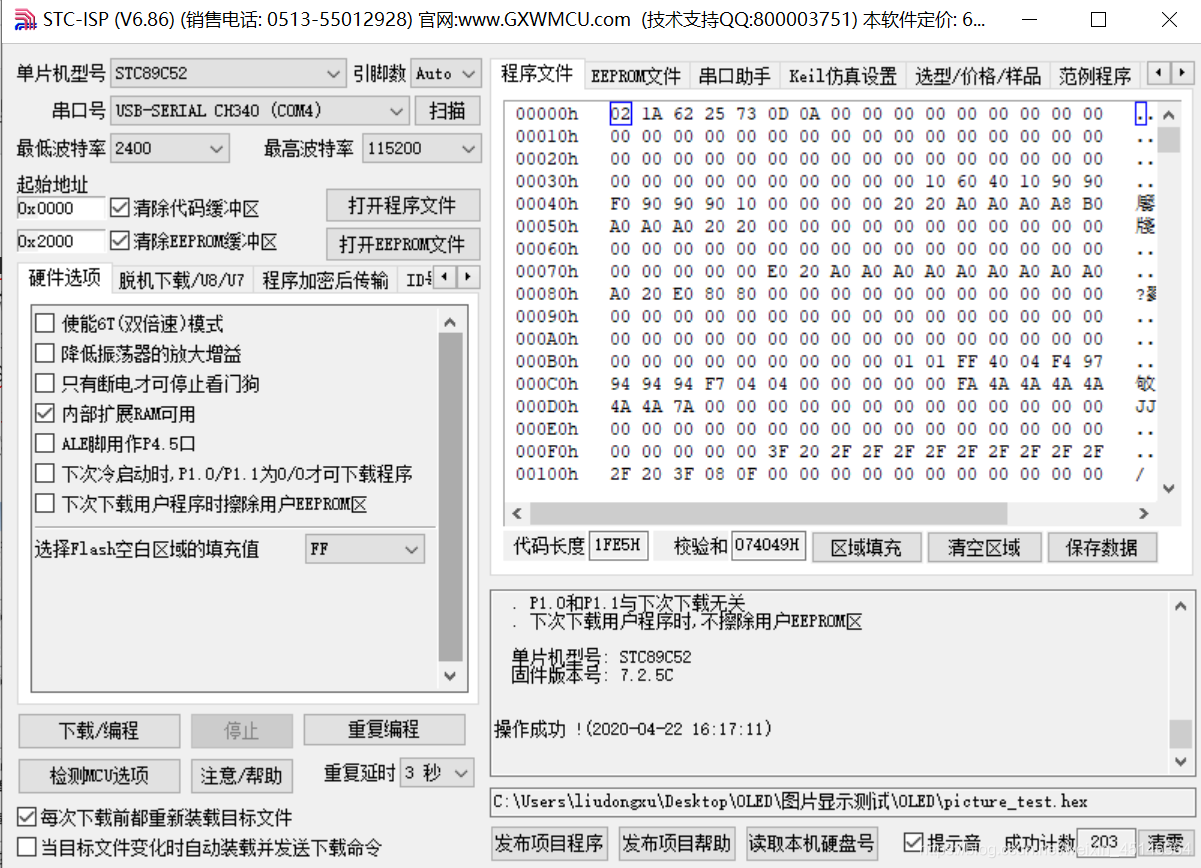

烧录软件：STC-ISP

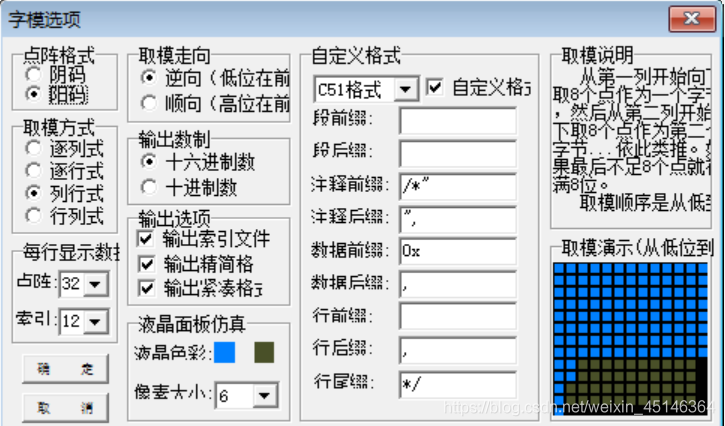

文字图片取模软件：PCtoLCD2002

选择阳码：屏黑字白（使用这个）

选择阴码：屏白字黑

阳码亮点为0，阴码亮点为1，代码中0XFF为白，0x00为黑。

一个简单的延时毫秒代码：

void delay_ms(unsigned int ms)

{

unsigned int a;

while(ms)

{

a=100;

while(a--);

ms--;

}

return;

}

下边简单介绍利用SPI通信点亮OLED：

//引脚定义

sbit OLED_SCL=P1^7;//SCL

sbit OLED_SDA=P1^6;//MOSI

sbit OLED_RES =P1^5;//RES

sbit OLED_DC =P1^4;//DC

sbit OLED_CS=P1^3; //CS

#define OLED_CMD  0 //写命令

#define OLED_DATA 1 //写数据

//MCU写一个字节的数据

void OLED_WR_Byte(u8 dat,u8 cmd)

{

u8 i;

if(cmd)

  OLED_DC=1;

else

  OLED_DC=0;

  OLED_CS=0;

for(i=0;i<8;i++)

{

OLED_SCL=0;

if(dat&0x80)

{

OLED_SDA=1;

}

else

{

OLED_SDA=0;

}

    OLED_SCL=1;

dat<<=1;

}

OLED_CS=1;

OLED_DC=1;

}

//坐标设置

void OLED_Set_Pos(u8 x, u8 y)

{

x+=2;

OLED_WR_Byte(0xb0+y,OLED_CMD);

OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);

OLED_WR_Byte((x&0x0f),OLED_CMD);

}

//开启OLED显示

void OLED_Display_On(void)

{

OLED_WR_Byte(0X8D,OLED_CMD);  //SET DCDC命令

OLED_WR_Byte(0X14,OLED_CMD);  //DCDC ON

OLED_WR_Byte(0XAF,OLED_CMD);  //DISPLAY ON

}

//关闭OLED显示

void OLED_Display_Off(void)

{

OLED_WR_Byte(0X8D,OLED_CMD);  //SET DCDC命令

OLED_WR_Byte(0X10,OLED_CMD);  //DCDC OFF

OLED_WR_Byte(0XAE,OLED_CMD);  //DISPLAY OFF

}

//清屏函数,清完屏,整个屏幕是黑色的!和没点亮一样!!!

void OLED_Clear(void)

{

u8 i,n;

for(i=0;i<8;i++)

{

OLED_WR_Byte (0xb0+i,OLED_CMD);    //设置页地址（0~7）

OLED_WR_Byte (0x02,OLED_CMD);      //设置显示位置—列低地址

OLED_WR_Byte (0x10,OLED_CMD);      //设置显示位置—列高地址

for(n=0;n<128;n++)OLED_WR_Byte(0,OLED_DATA);

} //更新显示

}

//显示汉字

void OLED_ShowChinese(u8 x,u8 y,u8 no,u8 sizey)

{

u16 i,size1=(sizey/8+((sizey%8)?1:0))*sizey;

for(i=0;i {

if(i%sizey==0) OLED_Set_Pos(x,y++);

if(sizey==16) OLED_WR_Byte(MP3_16X16[no][i],OLED_DATA);//16x16字号，用取模取16x16的汉子存在二维数组MP3_16X16中

else if(sizey==12) OLED_WR_Byte(MP3_12X12[no][i],OLED_DATA);//12x12字号，用取模取12x12的汉子存在二维数组MP3_12X12中

else return;

}

}

//显示图片

//x,y显示坐标

//sizex,sizey,图片长宽

//BMP：要显示的图片

void OLED_DrawBMP(u8 x,u8 y,u8 sizex, u8 sizey,u8 BMP[])

{

  u16 j=0;

u8 i,m;

sizey=sizey/8+((sizey%8)?1:0);

for(i=0;i {

OLED_Set_Pos(x,i+y);

    for(m=0;m {

OLED_WR_Byte(BMP[j++],OLED_DATA);

}

}

}

//屏初始化

void OLED_Init(void)

{

OLED_RES_Clr();

    delay_ms(200);

OLED_RES_Set();

OLED_WR_Byte(0xAE,OLED_CMD); /*display off*/

OLED_WR_Byte(0x02,OLED_CMD); /*set lower column address*/

OLED_WR_Byte(0x10,OLED_CMD); /*set higher column address*/

OLED_WR_Byte(0x40,OLED_CMD); /*set display start line*/

OLED_WR_Byte(0xB0,OLED_CMD); /*set page address*/

OLED_WR_Byte(0x81,OLED_CMD); /*contract control*/

OLED_WR_Byte(0xcf,OLED_CMD); /*128*/

OLED_WR_Byte(0xA1,OLED_CMD); /*set segment remap*/

OLED_WR_Byte(0xA6,OLED_CMD); /*normal / reverse*/

OLED_WR_Byte(0xA8,OLED_CMD); /*multiplex ratio*/

OLED_WR_Byte(0x3F,OLED_CMD); /*duty = 1/64*/

OLED_WR_Byte(0xad,OLED_CMD); /*set charge pump enable*/

OLED_WR_Byte(0x8b,OLED_CMD); /* 0x8B 内供 VCC */

OLED_WR_Byte(0x33,OLED_CMD); /*0X30---0X33 set VPP 9V */

OLED_WR_Byte(0xC8,OLED_CMD); /*Com scan direction*/

OLED_WR_Byte(0xD3,OLED_CMD); /*set display offset*/

OLED_WR_Byte(0x00,OLED_CMD); /* 0x20 */

OLED_WR_Byte(0xD5,OLED_CMD); /*set osc division*/

OLED_WR_Byte(0x80,OLED_CMD);

OLED_WR_Byte(0xD9,OLED_CMD); /*set pre-charge period*/

OLED_WR_Byte(0x1f,OLED_CMD); /*0x22*/

OLED_WR_Byte(0xDA,OLED_CMD); /*set COM pins*/

OLED_WR_Byte(0x12,OLED_CMD);

OLED_WR_Byte(0xdb,OLED_CMD); /*set vcomh*/

OLED_WR_Byte(0x40,OLED_CMD);

OLED_Clear();

OLED_WR_Byte(0xAF,OLED_CMD); /*display ON*/

}

//主函数

void main()

{

OLED_Init();//初始化OLED

while(1)

{

OLED_ShowChinese(0,0,0,16);//在坐标0,0显示二维数组MP3_16X16中的第一个元素。大小为16

delay_ms(2000);//延时2S

OLED_DrawBMP(0,0,128,64,BMP);//全屏显示BMP这张图片

delay_ms(2000);

}

}
