PSI5 —— 汽车安全传感器的“抗干扰狙击手”

PSI5就像传感器界的“防弹信使”：在汽车安全系统（如气囊）中，用两根线同时完成供电+数据传输，即便车祸时线路受损，仍能确保关键信号准确送达！

基础概念

中文名：外围传感器接口5（Peripheral Sensor Interface 5）

核心特点：

• 双线制：电源与数据复用（节省布线成本）




• 高可靠性：差分信号抗干扰，适合安全关键系统




• 自动寻址：支持多传感器并联

接线规则（电力与数据共生）

必选线路：

PSI5总线：两根线（通常用双绞线）

• 既是电源线（9-28V DC）




• 又是差分数据线（±2V信号叠加在电源上）

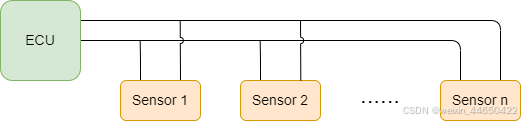

(图示：ECU通过双绞线连接多个PSI5传感器，同时供电和通信)

关键细节

电源调制：

• 静态时：恒定电流供电（如10mA）




• 通信时：通过电流波动编码数据（±2mA调制）

拓扑结构：

• 总线型：多个传感器并联（最多32个）




• 星型：每个传感器独立连接（更高可靠性）

通信流程（电流波动传密语）

1、ECU轮询：发送唤醒脉冲（电流突增），激活指定传感器

2、传感器响应：调制供电电流，用电流变化编码数据

• 0：电流保持基准值




• 1：电流短时增加（如+2mA）

3、差分解码：ECU检测两根线电压差，提取数据

(图示：ECU发送唤醒脉冲→传感器电流调制回传数据)

数据帧结构（安全至上的格式）

• 前导码：3位同步头（101）




• 地址段：5位传感器ID（最多32个设备）




• 数据段：8-16位有效数据（如碰撞加速度值）




• CRC校验：8位循环冗余校验

优点

• 超高可靠性：双绞线差分传输，抗干扰能力Max




• 节省线束：省去独立电源线（汽车减重神器）




• 自动诊断：实时检测传感器断线/短路

缺点

• 协议封闭：主要用于汽车安全系统，生态局限




• 开发门槛高：需专用收发器芯片（如NXP MC33771）




• 速度一般：典型速率125kbps，满足安全需求但不够快

1. 汽车安全系统

• 气囊触发：碰撞传感器实时传输加速度数据




• 安全带预紧器：检测碰撞强度启动锁止

2. 压力监测

• 轮胎压力监测系统（TPMS）




• 制动压力传感器

3. 行人保护

• 机盖弹起传感器（检测碰撞类型）

Q1：PSI5能替代CAN总线吗？

• 不能！PSI5专注传感器层，CAN用于控制器间通信

Q2：如何实现多传感器区分？

• 每个传感器有唯一ID，ECU轮询时指定地址

Q3：传输距离多远？

• 典型15米，满足车内布线需求
