工业级电动工具控制：电源管理与信号采集解决方案

一、行业背景与方案价值

当前，电池供电型电动工具正朝着高性能、小型化、智能化方向升级，同时工业领域对供应链自主可控的需求日益迫切。传统方案依赖进口器件，面临供货波动与成本压力，且难以满足无刷电机控制、高精度信号采集等新场景的性能要求。

在此背景下，芯佰微推出覆盖电源管理、信号采集与处理的全链路国产解决方案，以自研工业级芯片为核心，精准匹配电动工具性能升级、供应链安全与小型化设计需求，为选型工程师及B端客户提供可靠的国产替代路径。

二、方案概述

本方案针对电池供电型电动工具（如充电式电钻、角磨机、冲击扳手等）的工业控制需求，提供覆盖电源管理、信号采集与处理、电机控制驱动的全链路国产解决方案。方案基于芯佰微（COREBAI）自研电源管理芯片（DC-DC、LDO）与运算放大器（OPA）系列产品，严格遵循工业级可靠性标准，可满足电动工具在电池供电、复杂工况、高精度信号采集等场景下的核心需求，实现关键器件的自主可控。

三、系统架构与功能解析

方案整体分为电源管理、信号采集与处理、控制与驱动三大模块，各模块功能与器件匹配如下：

1.电源管理模块

1) 核心功能：实现电池充放电管理，将电池电压转换为系统各单元所需的稳定电压，为MCU、信号链、电机驱动电路提供可靠供电。

2) 器件选型：

• CBM2576HV（高压DC-DC降压转换器）：作为电池侧主降压器件，将高压电池电压降压至电机驱动、控制电路所需的中压电平。

• CBM317（可调LDO线性稳压器）：作为二次稳压器件，为MCU、运算放大器、传感器等模拟/数字电路提供低噪声、高精度稳压输出。

2. 信号采集与处理模块

1) 核心功能：对电池电压、电机电流、电机转速/位置三类关键模拟信号进行放大与调理，为MCU提供精准的反馈数据。

2) 器件选型：

• OPA1（电池电压采集）：选用低功耗、宽温型运算放大器，实现电池电压信号的高精度放大，用于电量监测与过/欠压保护。

• OPA2（电机电流采集）：选用高精度、低失调电压、零漂移运算放大器，对采样电阻采集的电机电流信号进行放大，用于过流保护与扭矩控制。

• OPA3（电机转速/位置采集）：选用低噪声、快速响应运算放大器，对电机霍尔/编码器数字脉冲信号进行调理（模拟反电动势检测场景除外），为闭环调速提供实时反馈。

3) 可选OPA系列：CBMLM358、CBMV321、CBM600X、CBM862X、CBMV72X，可根据精度、功耗、带宽需求灵活选型。

3. 控制与驱动模块

1) 核心功能：MCU基于采集信号与用户输入生成PWM信号，通过功率驱动电路控制电机的转速与扭矩。

2) 器件协同：电源管理器件为MCU与驱动电路提供稳定供电，信号采集模块为MCU提供实时反馈数据，共同实现电机的高效、精准控制。

四、核心器件参数与选型依据

1. 电源管理器件

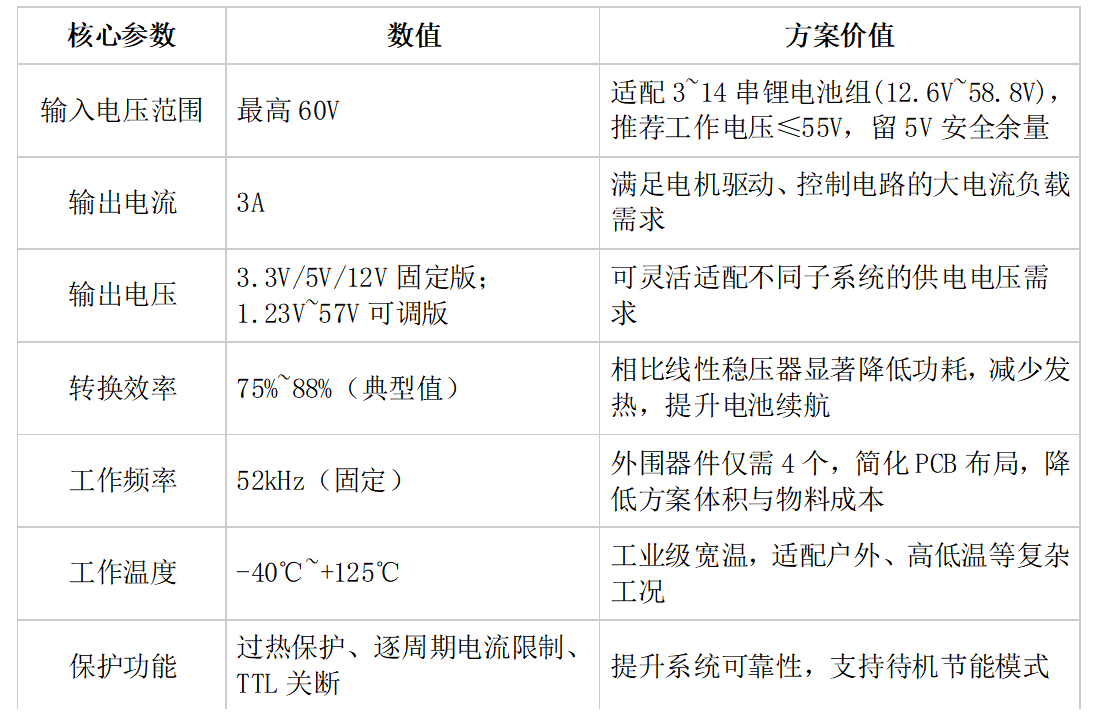

• CBM2576HV高压DC-DC降压转换器

选型场景：电池高压侧降压，为电机驱动、控制板提供中压大电流供电，替代传统线性稳压器实现高效供电。

• CBM317可调LDO线性稳压器

选型场景：DC-DC降压后的二次稳压，为MCU、运算放大器、传感器等低噪声模拟/数字电路提供精准供电。

2. 运算放大器（OPA）系列

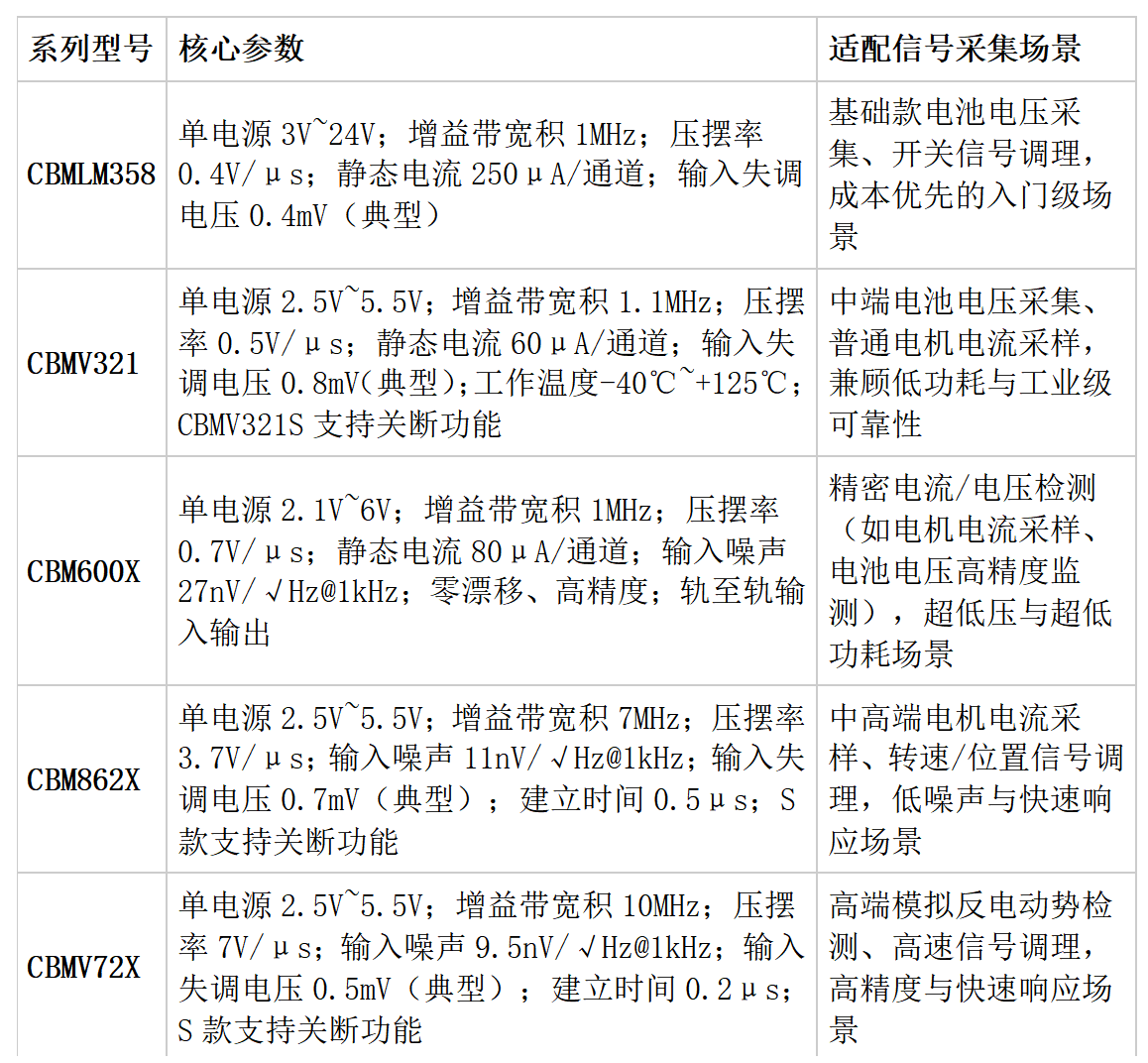

针对电动工具三类核心信号采集需求，芯佰微提供多系列OPA产品，可根据性能与成本需求灵活选型：

选型原则：

• 电池电压采集：优先选择低功耗、宽温型OPA（如CBMV321、CBM600X），保障电量监测的长期稳定性。

• 电机电流采集：优先选择零漂移、高精度、低失调型OPA（如CBM600X），保障过流保护与扭矩控制的采样精度。

• 电机转速/位置采集：优先选择低噪声、快速响应型OPA（如CBM862X、CBMV72X），适配数字脉冲信号调理需求；仅模拟反电动势检测场景需选用高速OPA。




四、方案核心优势

1.工业级高可靠性

• 核心器件支持-40℃~125℃工业级宽温（CBM317结温温度至150℃），适配户外、高低温、振动等复杂工况。

• 内置过热、过流、热过载等多重保护机制，降低系统故障风险，提升产品使用寿命。

2. 电池供电场景深度优化

电源管理器件：CBM2576HV高效降压+CBM317精准稳压，提升供电效率，减少发热，延长电池续航；CBM317超低噪声输出保障模拟信号采集精度。

运算放大器：全系列低功耗设计，多款产品（CBMV321S、CBM862XS、CBMV72XS）支持关断功能（待机电流≤1μA），适配电池供电的节能需求；轨至轨输入输出设计提升低压电池下的信号动态范围。

3. 小型化设计友好

电源管理器件：CBM2576HV外围器件仅需4个，CBM317封装为TO-252/TO-263贴片功率封装，简化PCB布局，减小方案体积。

运算放大器：提供SOT23-5/6、MSOP-8等微型封装，单/双/四路多通道可选，进一步压缩PCB面积，适配电动工具小型化设计趋势。

4. 国产替代

方案核心器件均为芯佰微自研产品，可完全替代进口同类型器件（如TI LM2576、LM317、ADI的OPA系列），保障供应链安全，符合工业领域自主可控的发展趋势。

五、典型应用场景

充电式手持电动工具：电钻、角磨机、冲击扳手、电锯、吸尘器等，适配电池供电、便携化、高可靠的核心需求。

工业级便携电动设备：对电机控制精度、电池续航、工况可靠性要求较高的专业工具场景。
