2018年02月04日 | 基于GPRS和嵌入式Linux的远程图像监控系统设计

内容摘要：阐述了一种基于GPRS和嵌入式Linux的远程图像监控系统设计和实现方法。该系统主要由嵌入式视频采集终端和监控中心服务器组成。其中，嵌入式视频采集终端主要由摄像头视频采集模块、ARM模块、SIM900模块组成，监控中心服务器可实时监控远程终端的图像。系统软件采用嵌入式Linux，可编程实现图像数据采集、压缩和GPRS模块的网络连接与传输。

   引言

    当前有线通信的图像监控系统由于其经济实用性而被广泛采用，然而这种方式很大程度限定了它的应用前景。目前，视频监控系统已经覆盖美国的大小城市。在美国，执法机构正在逐渐普及和安装警用移动视频监控设备。而国内网络视频监控系统虽发展较慢，主要以流媒体监控系统为主，但随着平安城市建设的不断推进，网络视频监控将得到全面发展。本系统是基于ARM嵌入式开发平台和GPRS无线传输网络的远程图像监控设计方案，系统应用了嵌入式技术和无线移动网络技术的融合，实现了远程实时视频图像的监控，可以被广泛地应用在不同的场合监控，例如居家办公场所、能源系统、工业领域等。

    1 系统总体设计

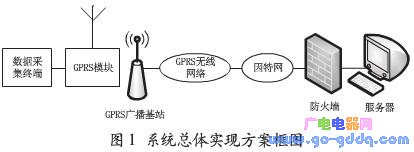

    远程视频图像监控系统分为嵌入式视频采集终端和监控中心服务器。嵌入式视频采集终端是基于嵌入式微处理器S3C2440和Linux核心平台，集成GPRS模块，采用USB摄像头捕捉现场图像，通过GPRS网络发送实时压缩处理后的图像数据，实现和监控中心的通信。监控中心服务器通过本地网络与终端GPRS模块建立稳定连接，接收终端传输的图像并实时显示。系统的实现方案如图1所示。

    2 系统具体设计与实现

    2.1 系统开发平台

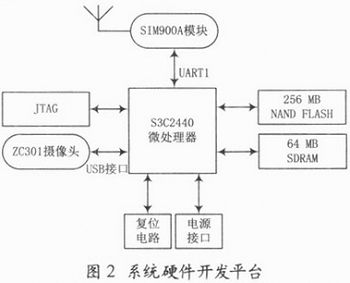

    本系统选取TQ2440开发板作为系统设计的硬件平台，图2所示是系统硬件开发平台结构图。其中，采集终端硬件由主控模块和扩展模块两部分组成。主控模块采用嵌入式微处理器S3C2440，该处理器内部集成了ARM公司ARM920T处理器核。另外，系统储存扩展了256 MB的NANAD FLASH、2MB的NOR FLASH和64 MB的SDRAM。扩展模块包括了中星微ZC301USB摄像头和SIM900模块。

    中星微ZC301摄像头价格低，性能好且易使用，很容易集成到嵌入式系统中。该款USB摄像头像素可达30万，最大每秒传输帧数可达30，图片分辨率最大为600x800，内置了JPEG硬件压缩引擎。

    GPRS模块采用内嵌TCP/IP协议的SIM900模块，该模块属于GSM/GPRS双频模块，尺寸小，功耗低，性价比高，很适合嵌入式开发应用。S 3C2440通过UART接口连接SIM900模块并用AT命令控制GPRS模块，实现基于GPRS访问和图像数据的传输。

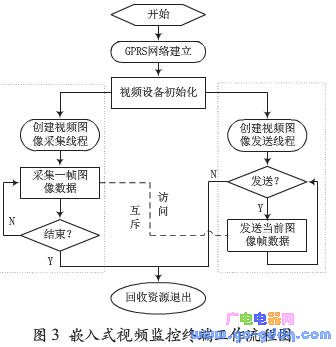

    系统软件平台以嵌入式Linux为基础，具体构建步骤是在宿主机建立交又编译环境，完成引导加载程序uboot的编译移植，编译移植linux -2.6.30.4内核，包括串口驱动，USB设备等驱动的移植，基于busybox-1.13.0构建的yaffs2文件系统的移植。本系统根据开发需求，将图像数据的采集和发送分别设计为两个线程并行运行，线程之间用PV信号量进行同步，减少相互干扰。图3所示是本系统视频监控终端的应用程序工作流程图。

    2.2 图像数据采集和发送

    V4L2是Video For Linux Two的简称，是Video For Linux API的第二版本，是Linux下开发视频设备程序的接口标准。为了使用Linux下V4L2应用程序接口编写图像采集应用程序，在开发板上移植的Linux版本为linux-2.6.30.4内核，此版本内核支持中星微ZC301USB摄像头，只需在配置内核编译选项时把ZC3XX Usb Camera Driver驱动选中并重新编译进内核即可。

    2.3 图像数据采集

    V4L2的绝大部分功能是通过ioctl系统调用完成的。图像数据采集过程包括打开视频设备文件、设置采集属性、内存映射实现和图像数据帧采集等。其中，图像数据帧缓存采用FIFO的方式，缓存队列将已采集到的视频图像数据的设备缓存存出队列，此时与之映射的内存空间就存储了采集到的视频图像数据，处理完毕重新使视频设备加入缓存队列。图像数据帧采集过程如图4所示。

    2.4 GPRS数据传输

    本系统通过S3C2440对SIM900模块进行控制，与监控中心建立GPRS连接，将采集终端的图像数据进行实时传输，方便用户对视频图像的实时监控。由于GPRS模块内嵌TCP/IP协议，终端可以很方便地与PC端的监控中心建立GPRS无线网络稳定连接。

    在视频图像采集终端与监控中心建立GPRS无线网络连接时，本系统选用可靠稳定的TCP协议。具体步骤为S3C2440串口1控制SIM900模块，发送指定AT命令主动向公网上的一个静态公网IP地址发起TCP连接，只要这个公网上的机器有确定的相应监听端口，就可建立TCP连接。所以

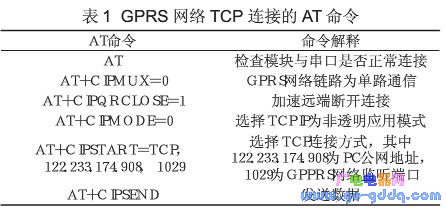

    系统需要知道当前PC机的静态公网IP地址和确定的监听端口。具体实现GPRS网络链路稳定连接的AT命令如表1所列。

    3 监控服务中心器

    监控中心与视频数据图像采集终端建立客户/服务器(C/S)模式。监控中心服务器使用普通PC，有静态IP和开放监听端口。监控中心服务器具有监听TCP端口，返回数据包，描述接收的数据和大小，保存图像文件等功能。监控中心服务器工作流程如图5所示。

   4 结语

    本系统充分发挥了永远在线的GPRS无线传输技术和高性能的嵌入式监控系统的优点，实现了远程图像监控。系统测试结果较满意，使用中国移动的GPRS网络服务，本系统的数据传输率大于10 Kb/s，经压缩后分辨率为320x240，图像大小在50 Kb左右并且能够在4 s左右传输到监控中心服务器上进行实时显示。经过以上测试，本系统具有较高的视频采集和传输速率，实现了基于GPRS无线传输技术的远程图像监控，具有广泛的应用前景。
