2018年12月13日 | 单片机小知识总结
2018-12-13 来源：eefocus
①RST复位电路
51单片机是高电平复位，低电平正常工作

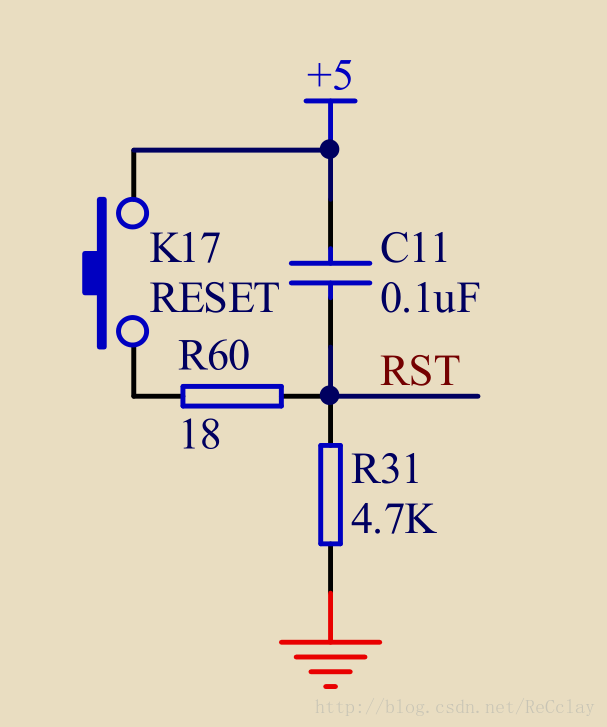

上电瞬间以及按下按键（电容相当于导线），RST为高电平。
按键按下的瞬间会产生大电流冲击，会局部产生较大的电磁干扰。为了减小这种干扰，加一个一个限流电阻。
②有关RAM和FLASH
STC89C52RC系列单片机有512B的RAM以及8K的Flash（程序存储空间）
RAM就是平时存储变量的，比如你定义了一个什么bit、uint8、 uint16 、uint32等等这些都是在RAM中定义的。
512B的RAM虽然名字一样，但是在物理结构以及用法是有区别的。
沿袭老8051单片机的叫法，依旧叫为片内RAM和片外RAM。所谓的片内和片外是指芯片内部和芯片外部，但是现在的单片机的芯片拓展基本上都在内部，不存在什么片外拓展RAM。但是我们仍依旧这么叫，知道这回事就行了。

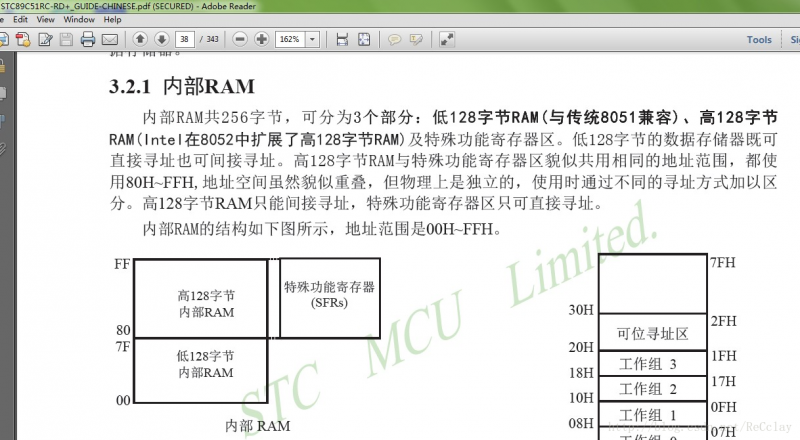

片内RAM分为 data、idata一般我们直接定义的变量都是直接在data里面的，data是直接寻址的，是速度最快的。而其他都是通过寄存器间接寻址的，其速度当然不可同日而语。
其中data的范围是从片内的0x00~0x7F共128字节
而idata范围是从片内的0x80~0xFF也是128B但是它同时不用来存储变量，当然也不希望程序能访问到这里，它主要的用途就是用来中断与函数的调用。
片外RAM分为pdata、xdata如上所述，均是通过寄存器来间接寻址的。
pdata的寻址范围是片外的0x00~0xFF共256B。寻址速度相对来讲比xdata快
xdata的寻址范围是片尾的0x0000~0xFFFF共64K。寻址范围最广，如要使用还得专门配置两个字节寄存器DPTRH和DPTRL，寻址范围的广，也就意味着速度是最慢的。
所以呢，总结一下就是：一般变量存储在data区域，当data不够了，在去寻xdata区域，idata不要触碰。pdata不到万不得已也不要！！！
看似高字节拓展的128RAM是和寄存器的地址相重叠，但是物理上并不重叠
③三极管

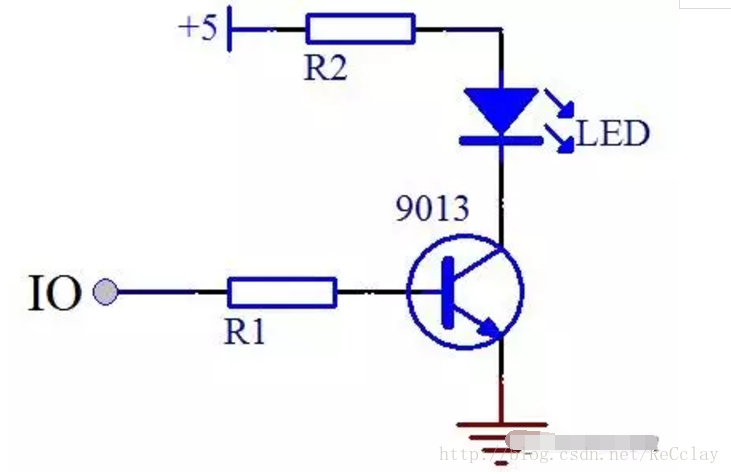

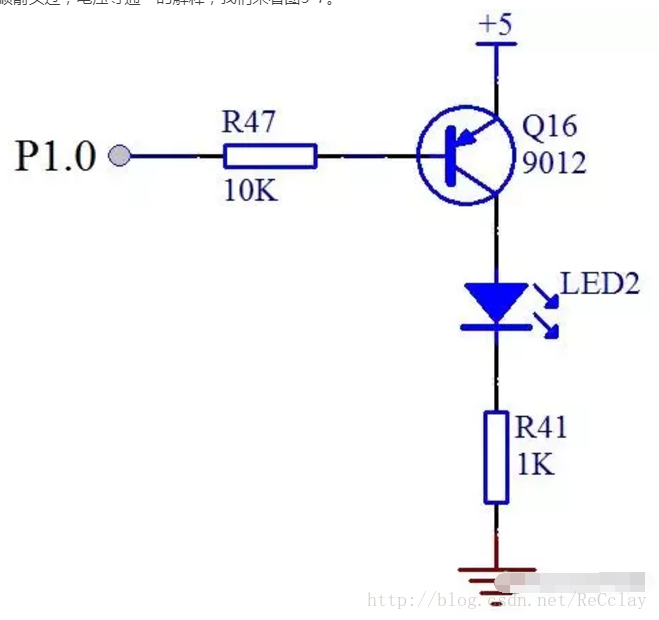

用途主要有：驱动和控制两个
三极管的特性：截止、饱和、放大。
（在数电中主要用到的是三极管的开关作用，用到的是截止和饱和特性(有一个β因数)。而在模电当中用到的是则是它的放大特性）
④按字节编码寻址以及按字编码寻址
按字节编码寻址，1M = 2^20B 而 1B=8bit所以2^20B/1B = 2^20
可寻地址为1~2^20-1
需要二十根总线
按字编码寻址，1字的4B，其他同上，那么2^20/1字=2^20/4B=2^18
可寻地址为1~2^18-1
需要十八跟总线
对了，除此之外还要注意一个东西，就是MB和M的区别
MB是一个容量单位，兆字节
而M是一个数量单位，兆
LED压降为2V，工作电流1~20mA**一般在1~5,mA之内的变化可以直接体现在灯的亮程度，超过5mA就没那么明显了所以选取的串联电阻可以选**150欧~3K
⑤三八译码器快速记住对应的，其实左边三个可以看成二进制是几，对应的右边哪一位就是0
比如左边A2 A1 A0为0 0 0那么右边Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 对应的值就是 0 1 1 1 1 1 1 1
⑥关于IO口
IO口有四种状态，准双向，开漏，强推挽，高阻
应用最多的得数准双向和开漏了，两者的主要区别就是开漏内部是没有上上拉电阻的。51单片机的P0默认就是开漏，而其他口均是准双向IO对于P0在自己DIY小电路的时候切记不要忘了加外部加上拉电阻！
对于准双向IO要特别注意：51单片机的一个重要知识准双向IO口，如果要正确读取外部信号的状态，首先必须保证自己是高电平
⑦上拉电阻和下拉电阻
上拉电阻的主要应用场合有：
OC门即是开漏输出
需要增大电流输出时，加一个上拉相当于并联一个电阻。

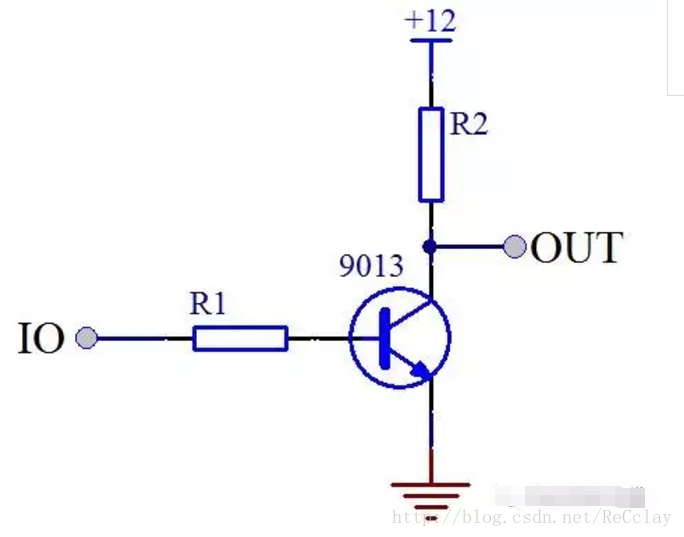

也能起到限流作用，如5V转12V系统
抵抗EMI（电磁干扰）
sbit
sbit用于定义单字节可位寻址对象的某位，“单字节可位寻址”包括可位寻址特殊功能寄存器和RAM中可位寻址区的16个字节。
bata 关键字可将变量定位到内部的RAM的可位寻址。
eg：
char bdata bittest;
sbit RIbit = bittest^0;
sbit TIbit = bittest^1;
sbit P1_0 = P1^0;
⑧ 有关IO口拉成高电平的总结
通常我们会遇到在普通的准双向IO口下，出现IO口拉不到高电平的情况。这个时候怎么办呢？
尝试所有的IO口状态，有的比较特殊，比如IO口外接上上拉电阻，必须开漏才能拉成高电平。
单片机是否速度过快，可以适当延时。。
⑨关于继电器

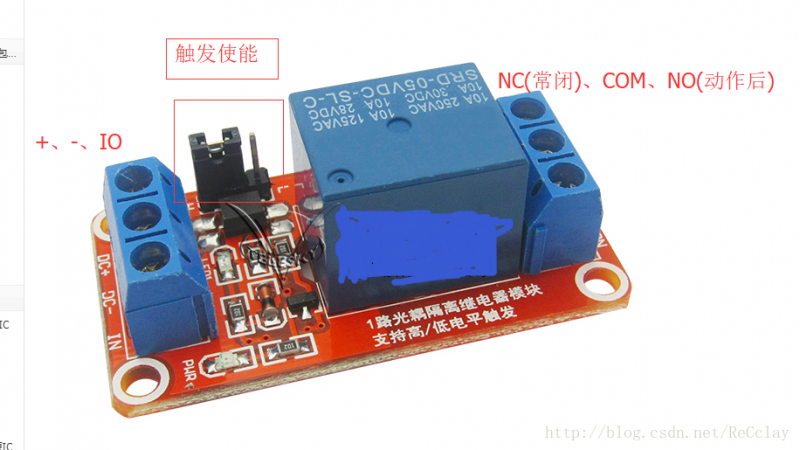

模块接口:
1、DC+：接电源正极（电压按继电器要求，有5V.9V.12V和24V选择）
2、DC-：接电源负极
3、IN：可以高或低电平控制继电器吸合
继电器输出端：
1、NO： 继电器常开接口，继电器吸合前悬空，吸合后与COM短接
2、COM：继电器公用接口
3、NC： 继电器常闭接口，继电器吸合前与COM短接，吸合后悬空
高低电平触发*选择端：*
1.跳线与LOW短接时为低电平触发;
2.跳线与high短接时为高电平触发。
⑩、关于DS18B20的引脚

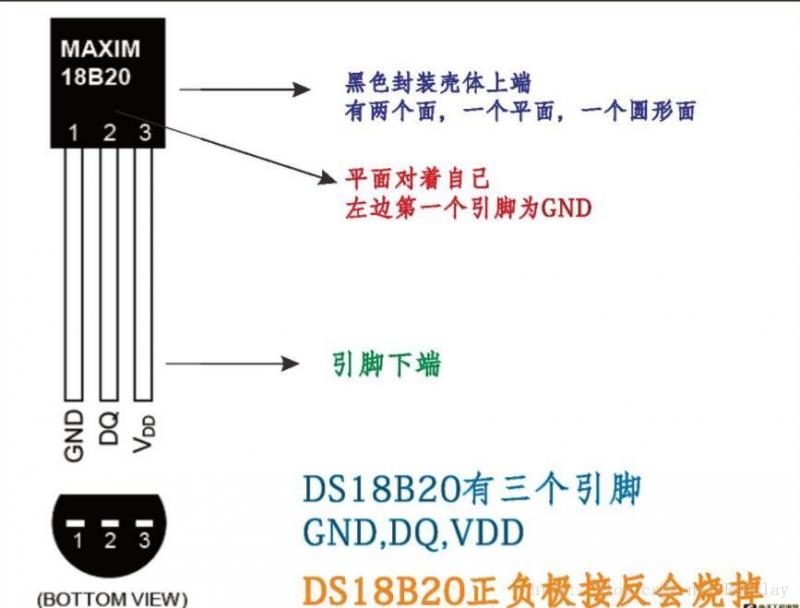

简而言之，就是。平面面向自己以后，三个脚分别是GND、VOUT和VCC
上张图明白一切
11、DHT11
DHT11 是一款含有已校准单总线数字信号输出的温湿度复合传感器，它包括一个电阻式感湿 元件和一个 NTC 测温元件，并与一个高性能 8 位单片机相连接。DHT11 是属于民用型器件，测量 值仅精确到个位，即小数点后无数据，如果要使用于工业产品或更精确的应用，建议使用 DHT21 或 SHT10。

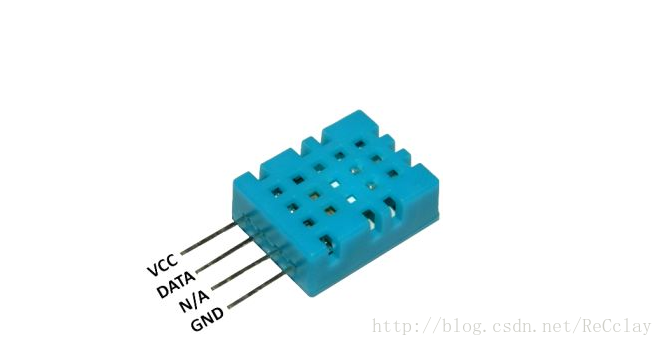

注意的是那个NA或者NC引脚，表示是空引脚。
