2019年03月09日 | STM32串口通信之超级终端控制LED灯

2019-03-09 来源：eefocus

一、硬件介绍

本程序使用开发板：STM32-PZ6806L

1、GPIO控制LED

开发板中LED的硬件电路参看：直接通过寄存器地址操作控制LED灯

2、串口

开发板中连接了MCU的2个串口，分别为USART1和USART3，其中USART1通过CH340G接PC端USB口，实现USB转串口功能，可以用于程序下载和串口通信，但通过PC端的超级终端连接时不能连接，所以本程序使用开发板上的另一个串口USART3，该串口信号转换成RS232，通过直连串口线与PC端的COM口相连，可以实现与超级终端通信。

开发板串口的硬件连接图请参考：STM32串口通信之Hello

二、项目创建与配置

请参看《STM32串口通信之Hello》中的“使用库函数的串口程序项目配置”，在此基础上，在"User"文件夹下新建"Led"文件夹，并将该文件夹配置在"C/C++"选项卡中的"Include Paths"包含文件路径中。

三、LED灯控制

1、新建"Led.h"文件并保存在"User/Led"文件夹下，内容如下：

#ifndef __LED__H

#define __LED__H

#include "stm32f10x.h"

#define LED_PORT GPIOC

#define LED_PORT_RCC RCC_APB2Periph_GPIOC

#define LED1 GPIO_Pin_0

#define LED2 GPIO_Pin_1

#define LED3 GPIO_Pin_2

#define LED4 GPIO_Pin_3

#define LED5 GPIO_Pin_4

#define LED6 GPIO_Pin_5

#define LED7 GPIO_Pin_6

#define LED8 GPIO_Pin_7

void LED_Init(void);

void LED_On(u8 x, u8 en);

#endif

2、新建"Led.c"文件并保存在"User/Led"文件夹下，内容如下：

#include "led.h"

void LED_Init()

{

GPIO_InitTypeDef GPIOC_0_mode;

RCC_APB2PeriphClockCmd( LED_PORT_RCC, ENABLE ); //使能GPIOC时钟

GPIOC_0_mode.GPIO_Pin = LED_PIN;

GPIOC_0_mode.GPIO_Speed = GPIO_Speed_50MHz;

GPIOC_0_mode.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOC, &GPIOC_0_mode);

}

void LED_On(u8 x, u8 en)

{

uint16_t led[] = {LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8};

if(x

return;

if(en=='y')

GPIO_ResetBits(LED_PORT,led[x-0x31]);

else

GPIO_SetBits(LED_PORT,led[x-0x31]);

}

LED_Init函数使能GPIOC时钟，设置GPIOC_0~GPIOC_7为推挽输出模式，LED_On函数根据参数x和en来设置单个LED灯的亮灭状态，调用函数GPIO_ResetBits来复位管脚，即点亮LED灯，调用函数GPIO_SetBits来置位管脚，即灭LED灯。x参数为第几个LED灯的数字字符，en参数为'y'字符或'n'字符，'y'表示点亮，'n'表示灭灯。

四、串口通信程序

该串口通信采用USART3，发送数据采用查询方式，接收数据采用中断方式，所以需要使能GPIOB和USART3时钟、配置中断、配置USART3、使能中断和使能USART3等操作。

1、创建"usrt.h"文件并保存在"User/Uart"文件夹下，内容为：

#ifndef __UART__H

#define __UART__H

#include "stm32f10x.h"

#include "stdarg.h"

#include "stdlib.h"

#include "string.h"

#include "stdio.h"

#define EN_USART1 0 //禁用USART1

#define EN_USART3 1 //启用USART3

#define USART_n USART3 //使用USART3用于fputc

#define USART1_REC_LEN 200

extern u8 USART1_RX_BUF[USART1_REC_LEN];

extern u16 USART1_RX_STA;

#define USART3_REC_LEN 200

extern u8 USART3_RX_BUF[USART3_REC_LEN];

extern u16 USART3_RX_STA;

void USART1_Config(u32 baud);

void USART1_printf(char* fmt,...);

void USART3_Config(u32 baud);

void USART3_printf(char* fmt,...);

#endif

2、创建"usrt.c"文件并保存在"User/Uart"文件夹下，内容为：

#include "uart.h"

//重写fputc函数

int fputc(int ch, FILE *f){

while(USART_GetFlagStatus(USART_n, USART_FLAG_TC)!=SET);

USART_SendData(USART_n, (unsigned char)ch);

return ch;

}

#if EN_USART1

u8 USART1_RX_BUF[USART1_REC_LEN]; //接收缓冲区,最大USART_REC_LEN个字节.

//接收标志

//bit15, 置位表示接受完成

//bit14, 置位表示接收到0x0d

//bit13~0, 接收字符个数

u16 USART1_RX_STA=0; //16位接收记录标志全局变量

void USART1_Config(u32 baud)

{

GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

//Enable GPIOA and USART1

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

//Config GPIOA_9 and GPIOA_10

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_Init(GPIOA, &GPIO_InitStructure);

//USART1 NVIC config

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //配置NVIC中断分组2:2位抢占,2位响应

NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能

NVIC_Init(&NVIC_InitStructure); //初始化NVIC寄存器

//Config USART1

USART_InitStructure.USART_BaudRate = baud;

USART_InitStructure.USART_WordLength = USART_WordLength_8b;

USART_InitStructure.USART_StopBits = USART_StopBits_1;

USART_InitStructure.USART_Parity = USART_Parity_No;

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

USART_Init(USART1, &USART_InitStructure);

USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//使能USART1的接收中断

//Enable USART1

USART_Cmd(USART1, ENABLE);

}

void USART1_IRQHandler(void){ //USART1中断函数

u8 Res;

//(USART1_RX_STA&0x3FFF)为数据的长度(不包括回车符)

//当(USART1_RX_STA&0xC000)为真时表示数据接收完成(超级终端按下回车键),

//读到0x0d 0x0a表示数据结束

//在main函数中处理完接收数据后将USART_RX_STA置0

printf("a");

if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)

{

Res =USART_ReceiveData(USART1);//接收一个字符

printf("%c",Res); //会送给PC

if((USART1_RX_STA & 0x8000)==0) //本次接收未完成

{

if(USART1_RX_STA & 0x4000) //已经接收到了0x0d

{

if(Res!=0x0a) //如果已经接收了回车符,而本次接收的不是换行符，则数据出错

USART1_RX_STA = 0;

else

USART1_RX_STA |= 0x8000; //标记数据接收完成

}

else //没有接收过0X0D表示为信息字符

{

if(Res==0x0d) //本次接收是0x0d，则在USART1_RX_STA中标记

USART1_RX_STA |= 0x4000;

else //本次接收不是0x0d，则确定是信息字符，存入数组中

{

USART1_RX_BUF[USART1_RX_STA & 0X3FFF]=Res ; //字符存入数组中

USART1_RX_STA++; //数据长度加1

if(USART1_RX_STA > (USART1_REC_LEN-1)) //如果数据长度超过缓冲区大小，出错，重新接收

USART1_RX_STA=0;

}

#endif

#if EN_USART3

u8 USART3_RX_BUF[USART3_REC_LEN]; //接收缓冲区,最大USART_REC_LEN个字节.

//接收标志

//bit15, 置位表示接受完成

//bit14, 置位表示接收到0x0d

//bit13~0, 接收字符个数

u16 USART3_RX_STA=0; //16位接收记录标志全局变量

void USART3_Config(u32 baud) //初始化UASRT3

{

//GPIO端口设置

GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB , ENABLE); //使能UART3对应的GPIOB

RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE); //使能串口的RCC时钟

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11; //配置USART3的RX引脚PB11

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入

GPIO_Init(GPIOB, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //配置USART3的TX引脚PB10

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //服用推挽输出

GPIO_Init(GPIOB, &GPIO_InitStructure);

//Usart3 NVIC 配置

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能

NVIC_Init(&NVIC_InitStructure); //初始化NVIC

//USART3 初始化设置

USART_InitStructure.USART_BaudRate = baud;//波特率;

USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位

USART_InitStructure.USART_StopBits = USART_StopBits_1;//一位停止位

USART_InitStructure.USART_Parity = USART_Parity_No;//无校验

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件流控

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收/发

USART_Init(USART3, &USART_InitStructure); //初始化串口

USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//使能接收中断

USART_Cmd(USART3, ENABLE); //使能串口

}

void USART3_IRQHandler(void) //USART3中断函数

{

//(USART1_RX_STA&0x3FFF)为数据的长度(不包括回车符)

//当(USART1_RX_STA&0xC000)为真时表示数据接收完成(超级终端按下回车键),

//读到0x0d 0x0a表示数据结束

//在main函数中处理完接收数据后将USART_RX_STA置0

u8 Res;

// printf("a");

if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)

{

Res =USART_ReceiveData(USART3);//接收一个字符

printf("%c",Res); //回送给PC

if((USART3_RX_STA & 0x8000)==0) //本次接收未完成

{

if(USART3_RX_STA & 0x4000) //已经接收到了0x0d

{

if(Res!=0x0a) //如果已经接收了回车符,而本次接收的不是换行符，则数据出错

USART3_RX_STA = 0;

else

USART3_RX_STA |= 0x8000; //标记数据接收完成

}

else //没有接收过0X0D表示为信息字符

{

if(Res==0x0d) //本次接收是0x0d，则在USART1_RX_STA中标记

USART3_RX_STA |= 0x4000;

else //本次接收不是0x0d，则确定是信息字符，存入数组中

{

USART3_RX_BUF[USART3_RX_STA & 0X3FFF]=Res ; //字符存入数组中

USART3_RX_STA++; //数据长度加1

if(USART3_RX_STA > (USART3_REC_LEN-1)) //如果数据长度超过缓冲区大小，出错，重新接收

USART3_RX_STA=0;

}

#endif

3、"main.c"程序

#include "uart.h"

#include "led.h"

int main()

{

u8 ch1, ch2, i;

LED_Init();//LED GPIO初始配置

USART3_Config(115200); //USART1配置，接收中断

USART3_RX_STA = 0xC000; //数据初始为接收回车状态

for(i=0;i<8;i++) //将8个LED初始设为灭灯状态

LED_On(i+0x31,'n');

while(1)

{

if(USART3_RX_STA & 0xC000)//接收到回车-0xC000

{

if((USART3_RX_STA & 0x3FFF)==0) //数据长度为0，显示菜单

{

printf("\033[1;47;33m\r\n"); //设置超级终端文字颜色

printf(" xy--开LEDx灯 xn--灭LEDx灯 \r\n");

printf(" 请输入控制指令,按回车键执行! \033[0m\r\n");

}

else if((USART3_RX_STA&0x3FFF)==2)

{

ch1 = USART3_RX_BUF[0];

ch2 = USART3_RX_BUF[1];

if( ch1>='1' && ch1<='8'&&( ch2=='y' || ch2=='n'))

{

LED_On(ch1, ch2);

printf("LED%c%s\r\n",ch1,ch2=='y'?"开了":"关了");

}

else

printf("命令错误\r\n");

}

USART3_RX_STA = 0; //完成一次操作，复位

}

在此程序中分别对USART1和USART3实现了同样的操作，这里实际用到的是USART3，本程序参考杜洋老师的程序实现。

五、项目编译、开发板设置及程序运行

1、在项目的"User"组中加入"led.c"和"uart.c"文件，编译，连接生成.hex文件；

2、将开发板中的P232的两个跳线帽连接到COM3；

3、将程序下载到开发板；

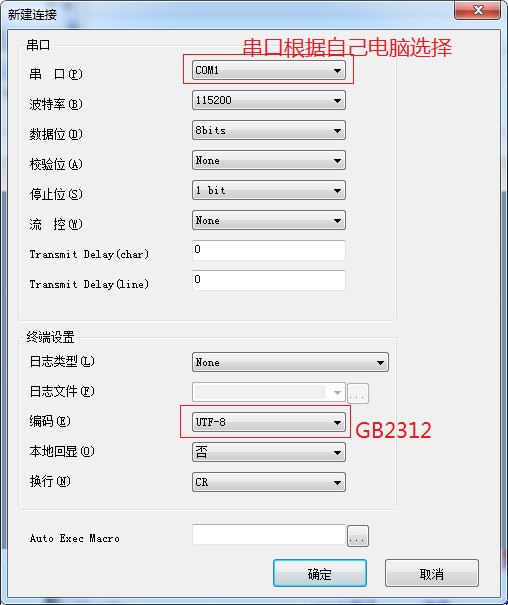

4、在PC机上运行"HyperTerminal"程序，新建连接：

HyperTerminal运行如下：

超级终端上的显示与开发板上LED灯的状态一致。

STM32 串口通信超级终端控制 LED灯
