SPI是串行外设接口（Serial Peripheral Interface）的缩写。SPI，是一种高速的，全双工，同步的通信总线.

SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是SDI（数据输入）、SDO（数据输出）、SCLK（时钟）、CS（片选）。

（1）SDI – SerialData In,串行数据输入；

（2）SDO – SerialDataOut,串行数据输出；

（3）SCLK – Serial Clock,时钟信号，由主设备产生；

（4）CS – Chip Select,从设备使能信号，由主设备控制。

其中，CS是从芯片是否被主芯片选中的控制信号，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），主芯片对此从芯片的操作才有效。这就使在同一条总线上连接多个SPI设备成为可能。

接下来就负责通讯的3根线了。通讯是通过数据交换完成的，这里先要知道SPI是串行通讯协议，也就是说数据是一位一位的传输的。这就是SCLK时钟线存在的原因，由SCLK提供时钟脉冲，SDI，SDO则基于此脉冲完成数据传输。数据输出通过 SDO线，数据在时钟上升沿或下降沿时改变，在紧接着的下降沿或上升沿被读取。完成一位数据传输，输入也使用同样原理。因此，至少需要8次时钟信号的改变（上沿和下沿为一次），才能完成8位数据的传输。

SCLK信号线只由主设备控制，从设备不能控制信号线。同样，在一个基于SPI的设备中，至少有一个主控设备。这样传输的特点：这样的传输方式有一个优点，与普通的串行通讯不同，普通的串行通讯一次连续传送至少8位数据，而SPI允许数据一位一位的传送，甚至允许暂停，因为SCLK时钟线由主控设备控制，当没有时钟跳变时，从设备不采集或传送数据。也就是说，主设备通过对SCLK时钟线的控制可以完成对通讯的控制。SPI还是一个数据交换协议：因为SPI的数据输入和输出线独立，所以允许同时完成数据的输入和输出。不同的SPI设备的实现方式不尽相同，主要是数据改变和采集的时间不同，在时钟信号上沿或下沿采集有不同定义，具体请参考相关器件的文档。

最后，SPI接口的一个缺点：没有指定的流控制，没有应答机制确认是否接收到数据。

SPI的片选可以扩充选择16个外设,这时PCS输出=NPCS,说NPCS0~3接4-16译码器,这个译码器是需要外接4-16译码器，译码器的输入为NPCS0~3，输出用于16个外设的选择。

---摘自百度百科

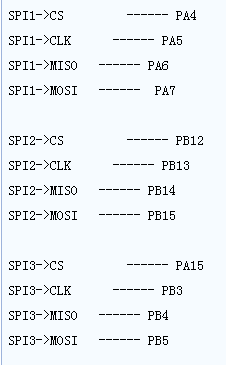

spi在stm32中的存在

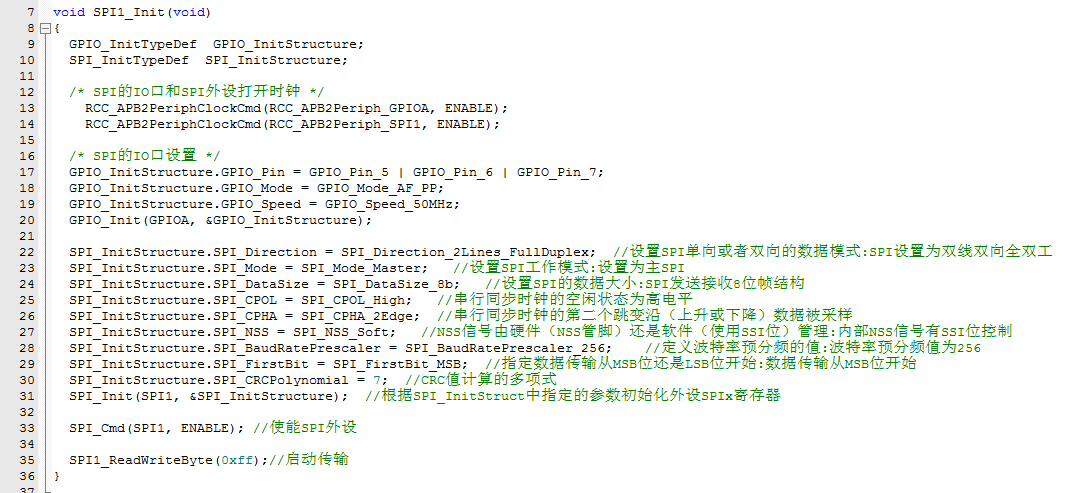

上面是spi初始化的例子,参数已注释.

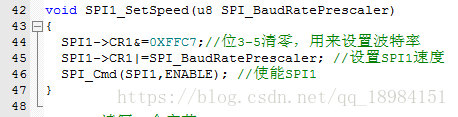

设置波特率

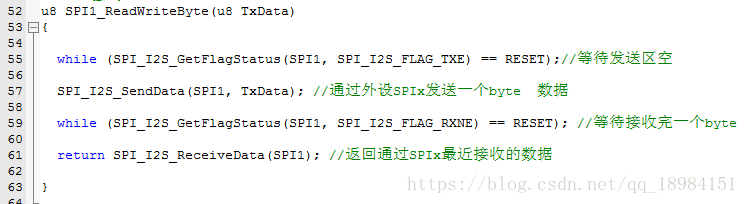

spi接收或发送数据.

STM32 SPI通讯
