2019年08月12日 | STM32-(09):USART库函数方式编程

2019-08-12 来源:eefocus

STM32库函数

STM32库是由ST公司针对STM32提供的函数接口,即API(Application Program Interface),开发者可调用这些函数接口来配置STM32 的寄存器,使开发人员得以脱离最底层的寄存器操作,有开发快速,易于阅读,维护成本低等特点。

当我们调用库的API的时候可以不用挖空心思去了解库底层的寄存器操作,就像当年我们学习C语言的时候,用Printf()函数时只是学习它的使用格式,并没有去研究它的源码实现,如非必要,可以说是老死不相往来。

库是假设在寄存器与用户驱动层之间的代码,向下处理与寄存器直接相关的配置,向上为用户提供配置寄存器的接口。

在这里插入图片描述

CMSIS 标准

在这里插入图片描述

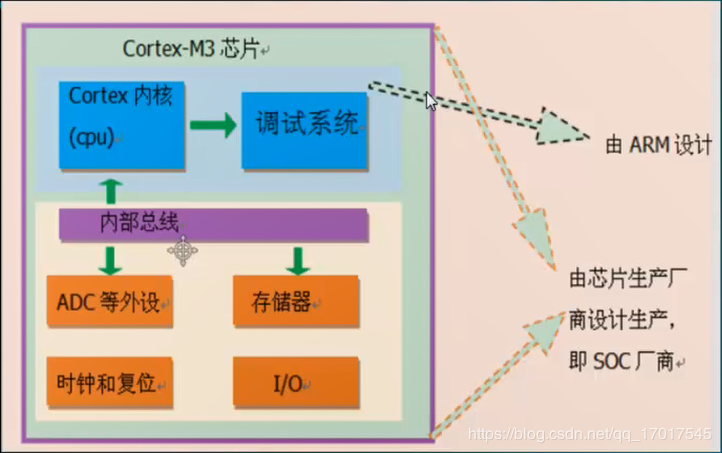

因为基于Cortex的某系列芯片采用的内核都是相同的,区别主要为核外的片上外设的差异,这些差异却导致软件在同内核,不同外设的芯片上移植困难。为了解决不同的芯片厂商生产的Cortex微控制器软件的兼容问题,ARM与芯片厂商建立了CMSIS标准(Cortex MicroController Sortware Interface Standard)。

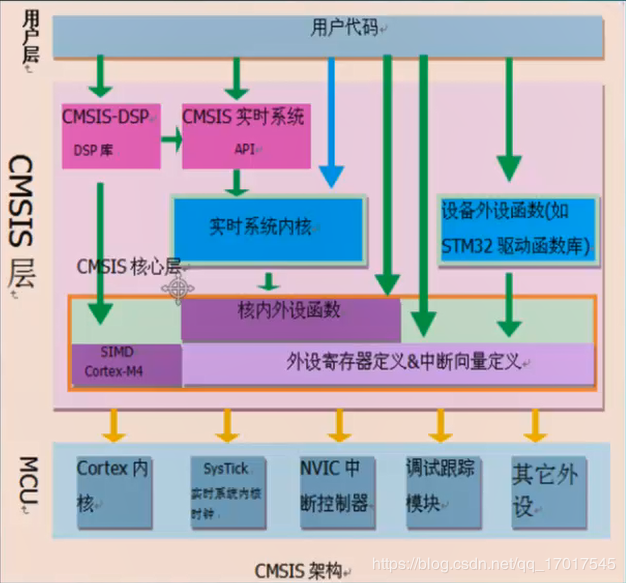

在这里插入图片描述

注:MCU层一般都是ARM开发的,CMSIS都是外设访问层,一般是STM32厂商开发的。

STM32库函数组织

在这里插入图片描述

inc(include):表示头文件
src(source):表示源码
stm32f10x:表示芯片型号
其他等命名规则可查阅 STM32F103xx固件函数库用户手册

下面以同步异步收发器(USART)来大概介绍库函数的应用

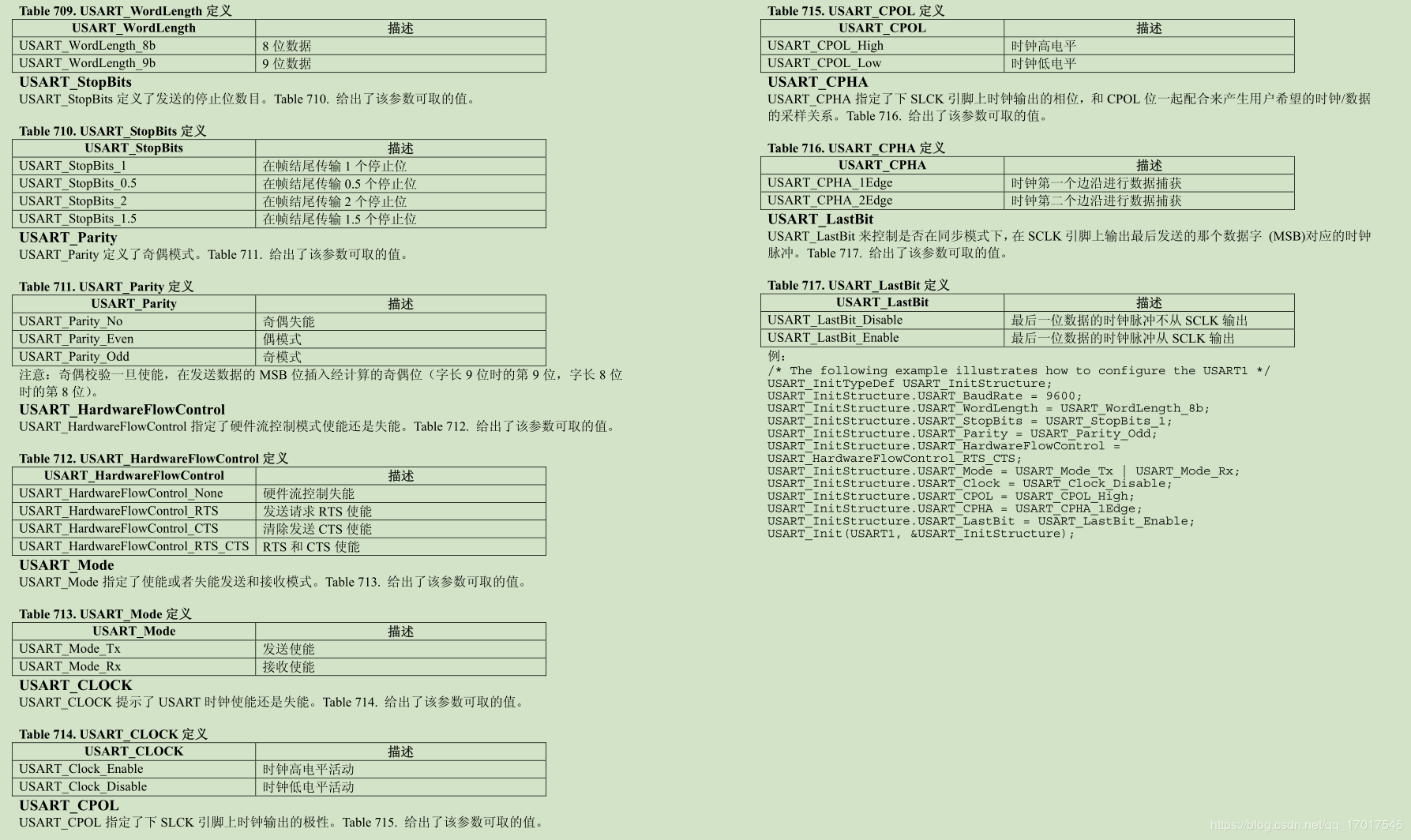

在这里插入图片描述

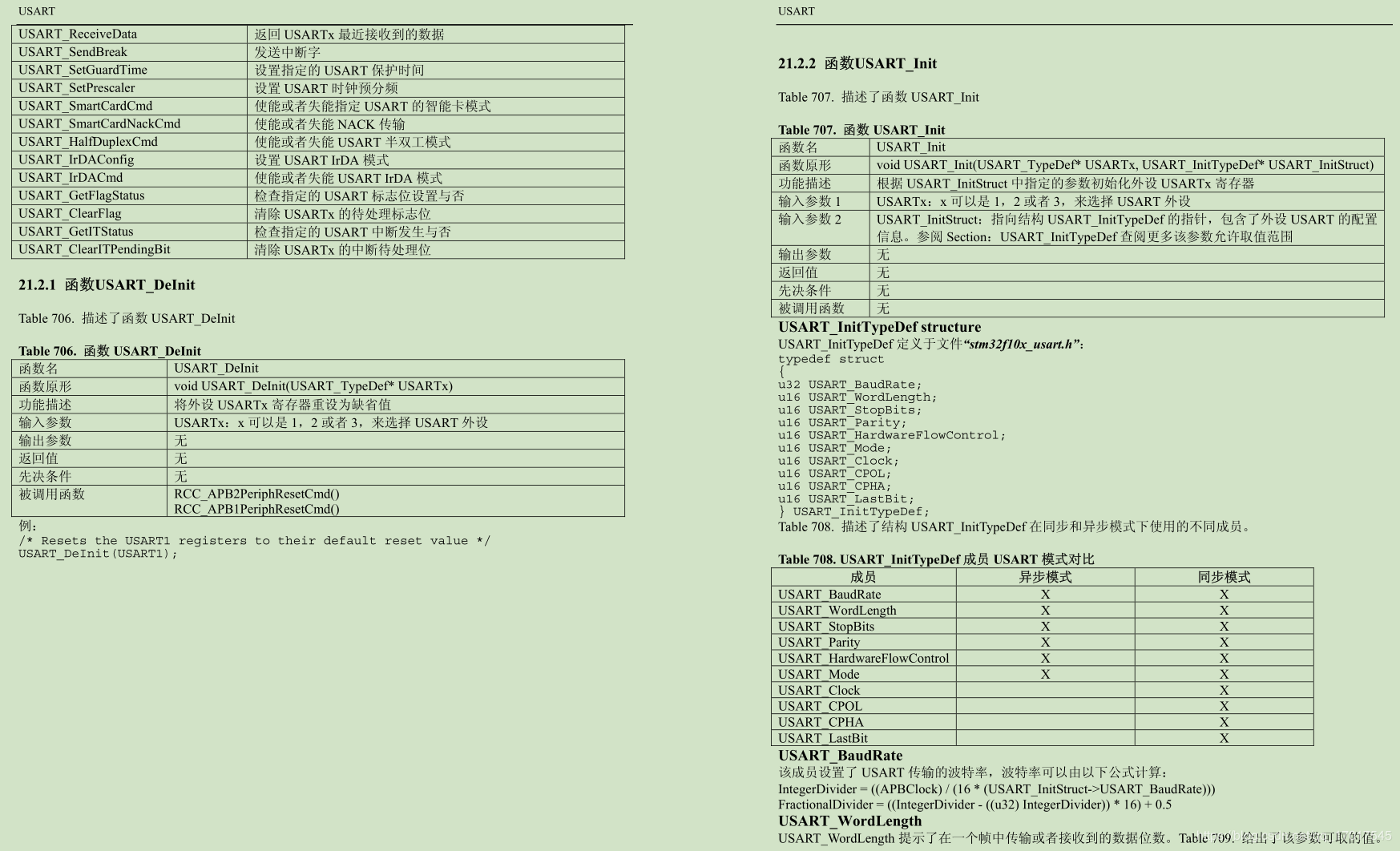

在这里插入图片描述

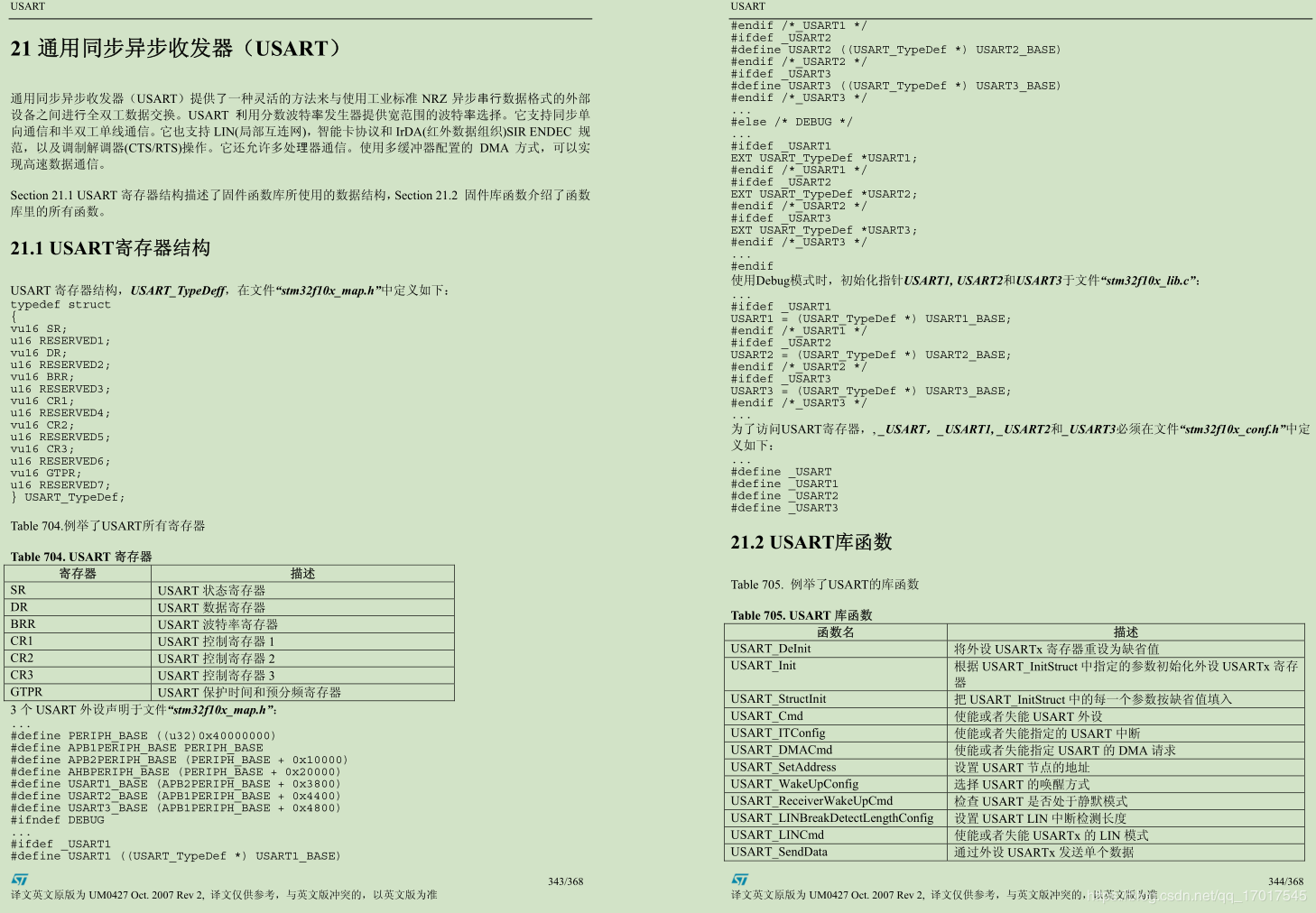

在这里插入图片描述

下面用库函数的方式编写上一篇文章的中的代码

//----------------头文件声明--------------------

#include"stm32f10x_lib.h" //包含所有的头文件

#include

//----------------函数声明--------------------

void Delay_MS(u16 dly);

void RCC_Configuration(void);

void GPIO_Configuration(void);

void USART_Configuration(u32 BaudRate);


#define PA1 GPIOA->BSRR

#define PA0 GPIOA->BRR


#define GPIOA_ODR_A  (GPIOA_BASE+0x0C)

#define GPIOA_IDR_A  (GPIOA_BASE+0x08)

#define GPIOB_ODR_A  (GPIOB_BASE+0x0C)

#define GPIOB_IDR_A  (GPIOB_BASE+0x08)

#define GPIOC_ODR_A  (GPIOC_BASE+0x0C)

#define GPIOC_IDR_A  (GPIOC_BASE+0x08)

#define GPIOD_ODR_A  (GPIOD_BASE+0x0C)

#define GPIOD_IDR_A  (GPIOD_BASE+0x08)

#define GPIOE_ODR_A  (GPIOE_BASE+0x0C)

#define GPIOE_IDR_A  (GPIOE_BASE+0x08)


#define BitBand(Addr,BitNum)    *((volatile unsigned long *)((Addr&0xF0000000)+0x2000000+((Addr&0xfffff)<<5)+(BitNum<<2)))


#define PAout(n)   BitBand(GPIOA_ODR_A,n)

#define PAin(n)    BitBand(GPIOA_IDR_A,n)

#define PBout(n)   BitBand(GPIOB_ODR_A,n)

#define PBin(n)    BitBand(GPIOB_IDR_A,n)

#define PCout(n)   BitBand(GPIOC_ODR_A,n)

#define PCin(n)    BitBand(GPIOC_IDR_A,n)

#define PDout(n)   BitBand(GPIOD_ODR_A,n)

#define PDin(n)    BitBand(GPIOD_IDR_A,n)

#define PEout(n)   BitBand(GPIOE_ODR_A,n)

#define PEin(n)    BitBand(GPIOE_IDR_A,n)


/*******************************************************************************

* Function Name  : main

* Description    : Main program.

* Input          : None

* Output         : None

* Return         : None

*******************************************************************************/

int main(void)

{

u8 i,data;


RCC_Configuration();

GPIO_Configuration();

USART_Configuration(19600);


data='A';

for(i=0;i<30;i++)

{

USART_SendData(USART1, data); //通过外设USARTx发送单个数据(参数1:哪个串口,参数2:数据)

data++;

//检查指定的USART 标志位设置与否(这里参数2选择“发送完成标志位”)

while(USART_GetFlagStatus(USART1, USART_FLAG_TC)==RESET) ;

//SET表示1,RESET表示0,当等于0,会一直停在这里

}

}

/*******************************************************************************

* Function Name  : Delay_Ms

* Description    : delay 1 ms.

* Input          : dly (ms)

* Output         : None

* Return         : None

*******************************************************************************/

void Delay_MS(u16 dly)

{

u16 i,j;

for(i=0;i for(j=1000;j>0;j--);

}


/*******************************************************************************

* Function Name  : RCC_Configuration

* Description    : Configures the different system clocks.

* Input          : None

* Output         : None

* Return         : None

*******************************************************************************/

void RCC_Configuration(void)

{

//----------使用外部RC晶振-----------

RCC_DeInit(); //初始化为缺省值

RCC_HSEConfig(RCC_HSE_ON); //使能外部的高速时钟

while(RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET); //等待外部高速时钟使能就绪

//FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); //Enable Prefetch Buffer

//FLASH_SetLatency(FLASH_Latency_2); //Flash 2 wait state

RCC_HCLKConfig(RCC_SYSCLK_Div1); //HCLK = SYSCLK

RCC_PCLK2Config(RCC_HCLK_Div1); //PCLK2 =  HCLK

RCC_PCLK1Config(RCC_HCLK_Div2); //PCLK1 = HCLK/2

RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9); //PLLCLK = 8MHZ * 9 =72MHZ

RCC_PLLCmd(ENABLE); //Enable PLLCLK


while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET); //Wait till PLLCLK is ready

    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK); //Select PLL as system clock

while(RCC_GetSYSCLKSource()!=0x08); //Wait till PLL is used as system clock source

//---------打开相应外设时钟--------------------

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //使能APB2外设的GPIOA的时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE); //使能APB2外设的GPIOC的时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

//GPIO_PinRemapConfig(GPIO_Remap_USART1,ENABLE);



}


/*******************************************************************************

* Function Name  : GPIO_Configuration

* Description    : 初始化GPIO外设

* Input          : None

* Output         : None

* Return         : None

*******************************************************************************/

void GPIO_Configuration(void)

{

  GPIO_InitTypeDef GPIO_InitStructure;


  /* Configure USARTx_Tx as alternate function push-pull */

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;

  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

  GPIO_Init(GPIOA, &GPIO_InitStructure);


  /* Configure USARTx_Rx as input floating */

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

  GPIO_Init(GPIOA, &GPIO_InitStructure);


}


void USART_Configuration(u32 BaudRate)

{

USART_InitTypeDef USART_InitStructure; //声明一个结构体

USART_InitStructure.USART_BaudRate = BaudRate; //波特率

USART_InitStructure.USART_WordLength = USART_WordLength_8b; //字长8位

USART_InitStructure.USART_StopBits = USART_StopBits_1; //1个停止位

USART_InitStructure.USART_Parity = USART_Parity_No; //没有停止位

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; //不需要硬件控制流

USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;  //TX/RX、发送接收使能

USART_Init(USART1, &USART_InitStructure);

USART_Cmd(USART1, ENABLE);

}



//stm32f10x_usart.h

/* Exported types ------------------------------------------------------------*/

/* USART Init Structure definition */

typedef struct

{

  u32 USART_BaudRate; // 设置了USART传输的波特率 ;

  u16 USART_WordLength; // 提示了在一个帧中传输或者接收到的数据位数 ;

  u16 USART_StopBits; // 定义了发送的停止位数目 ;

  u16 USART_Parity;   // 定义了奇偶模式 ;

  u16 USART_Mode;   // 指定了使能或者失能发送和接收模式 ;

  u16 USART_HardwareFlowControl;  // 指定了硬件流控制模式使能还是失能 ;

} USART_InitTypeDef;
