EEPROM概述

电可擦除只读存储器 EEPROM 可以长期非易失地保存信息，又可以随时用电改写。EEPROM的种类很多，它们大致可以分为并行、串行、加密型3种。

1. 并行 EEPROM：速度快，可做到高度集成。但是引脚多，使用不方便。

2. 串行 EEPROM：引脚少，应用方便。但结构复杂，难以做到了高度集成，所以单片机一般容量不大。

3. 加密型 EEPROM：可以对写入的数据进行加密，避免越权存取，保密功能强。但加密型EEPROM的操作步骤比较复杂，成本高。

通信时序

1.起停信号

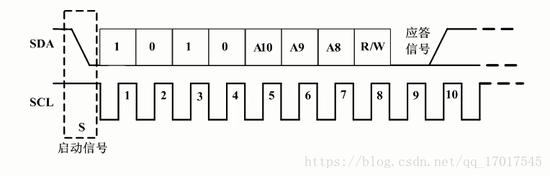

时钟线保持高电平期间，数据线电平从高到低的跳变为I2C总线的起始信号。时钟线保持高电平期间，数据线电平从低到高的跳变为I2C总线的停止信号。
2.设备选址
主器件通过发送1个起始信号启动发送过程，然后发送它所需要寻址的从器件地址，8位从器件地址的高4位固定为1010，接下来的3位（A10，A9，A8）为器件的地址位。
3.应答信号
I2C总线传送数据时，每成功传送1Byte，接收器都必须产生1个应答信号，应答的器件在第9个时钟周期将SDA线拉低表示其已收到1个8位数据。

写操作

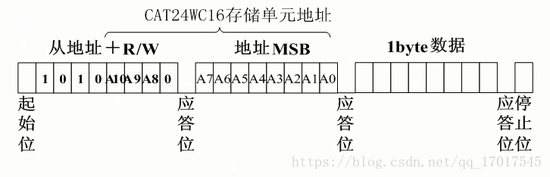

1.字节写

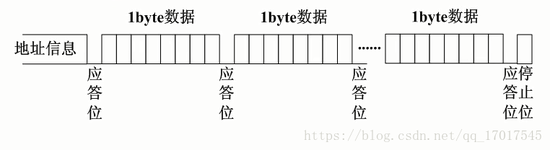

2.页写（一页，即16Byte，16个字节）

读操作

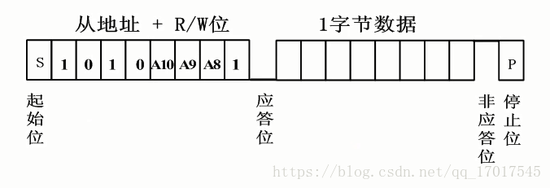

1.从当前地址读

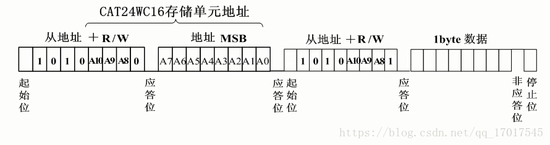

2.随机地址读

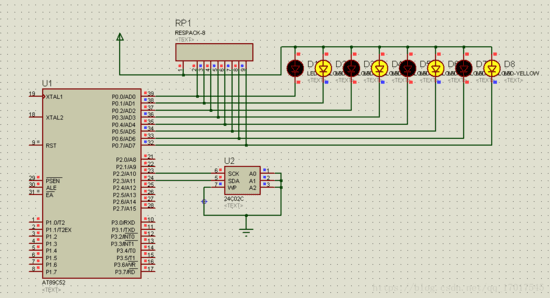

实验

#代码

*   【课程22】 ****EEPROM的读写***********

*

*   【说  明】 ****使用CAT24WC16芯片，掉电数据非易失

*

*   【描  述】 ****往CAT24WC16芯片写入一个数据后，然后再从同一个

地址取出数据，看两个数据是否相等？

*

******************************************************************/

#include

#include

//---------常用的两个宏定义--------------

#define uint8 unsigned char

#define uint16  unsigned int

/*--24WC16功能引脚设置-----*/

sbit  WC16_SCL=P2^2;

sbit  WC16_SDA=P2^3;

/********************************************************

** 名称 ：void DelayMS(uint16 dly)

** 功能 ：毫秒级延时（24M的晶振）

** 入口参数 ：dly

用户的延时参数

** 出口参数 ：无

*********************************************************/

void DelayMS(uint16 dly)

{

uint16 x,y;

for(x=dly;x>0;x--)

for(y=247;y>0;y--);

}

/********************************************

功能：短延时函数，保持时钟的电平信号

*********************************************/

void nNop()

{

uint8 i;

for(i=0;i<15;i++);

}

/********************************************

函数名：IIC_Start()

功能：总线协议的起始信号

备注：Scl=1期间,数据线(Sda)电平从高到低的跳

变作为I2C 总线的起始信号

**********************************************/

void IIC_Start()

{

WC16_SDA=1;

nNop();

WC16_SCL=1;

nNop();

WC16_SDA=0;

nNop();

WC16_SCL=0;

}

/********************************************

函数名：IIC_Stop()

功能：总线协议的停止信号

备注：Scl=0期间,数据线(Sda)电平从低到高的跳

变作为I2C 总线的停止信  号

**********************************************/

void IIC_Stop()

{

WC16_SDA=0;

nNop();

WC16_SCL=1;

nNop();

WC16_SDA=1;

nNop();

}

/********************************************

函数名：WC16Data_Write(uint8 temp)

功能：总线写数据.地址函数

入口参数：temp 为要写的数据或地址

**********************************************/

void WC16Data_Write(uint8 temp)

{

uint8 i;

WC16_SCL=0;

for(i=0;i<8;i++)

{

WC16_SDA=(bit)(temp&0x80);  //实现从高位到低位传递

temp=temp<<1;

nNop();

WC16_SCL=1;

nNop();

WC16_SCL=0;

}

nNop();

WC16_SCL=1;

while(WC16_SDA);  //当WC16_SDA 为低时为 从机的应答信号

nNop();

WC16_SCL=0;

}

/********************************************

函数名： WC16Data_Read(void)

功能：总线读数据函数

出口参数：temp 为要读的数据

**********************************************/

 WC16Data_Read(void)

{

uint8 i,temp=0;

for(i=0;i<8;i++)

{

WC16_SCL=0;

WC16_SDA=1;

nNop();

WC16_SCL=1;

nNop();

temp=(temp<<1)|WC16_SDA; //八次循环读出EEPROM中的数，放入temp变量中

}

WC16_SCL=0;

nNop();

WC16_SDA=1;   //读完数据后主机发给从机的非应答信号

nNop();

WC16_SCL=1;

WC16_SCL=0;

return(temp);

}

/********************************************

函数名：WC16Data_Put(uint8 sla,uint8 slaaddr,uint8 Data)

功能：按照总线协议，  单片机将数据写进rom指定地址

入口参数：uint8 sla

  uint8 slaaddr

    uint8 Data

出口参数：无

**************************************************/

WC16Data_Put(uint8 sla,uint8 slaaddr,uint8 Data)

{

IIC_Start();

WC16Data_Write(sla);  //sla为 从地址+R/W

WC16Data_Write(slaaddr);// slaaddr为从地址

WC16Data_Write(Data);  //Data为要写的数据

IIC_Stop();

}

/********************************************

函数名：WC16Data_Rev(uint8 sla,uint8 slaaddr,uint8 Data)

功能：按照总线协议，单片机在指定地址读数据

入口参数：uchar sla

  uchar slaaddr

出口参数：无

**************************************************/

WC16Data_Rev(uint8 sla,uint8 slaaddr)

{

uint8 temp;

IIC_Start();

WC16Data_Write(sla);

WC16Data_Write(slaaddr);

IIC_Start();

WC16Data_Write(sla+1);

temp=WC16Data_Read();

IIC_Stop();

return(temp);

}

void  main()

{

uint8 temp=0;

WC16_SDA=1;   //对两功能引脚进行初始化

WC16_SCL=1;

WC16Data_Put(0xa0,0x00,0x55);

DelayMS(50); //此延时非常重要，数据写进EEPROM后要延迟一段时间才能进行读。

temp=WC16Data_Rev(0xa0,0x00);

while(1)

{

P0 = temp;

DelayMS(5000);

}

}
