2019年10月14日 | LCD1602&DS1302时钟测试程序+仿真图分享

comments :
1、八线制驱动LCD1602B：PB0-PB7为数据线，PD3/PD4/PD6控制LCD1602B的RS,RW,EN。
2、设置和读取DS1302内部时钟，并通过LCD1602显示。
3、进行此实验请插上JP1、JP2的所有8个短路块，PC2、PC3、PC4、PC7短路块。
4、DS1302芯片接口占用JTAG仿真接口，在做实验时需要关闭mega16的JTAG功能，否则
   不正常显示。

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

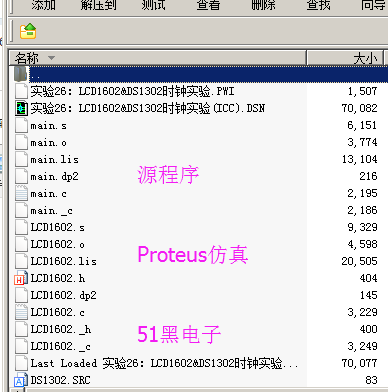

单片机源程序如下:

#include

#include

#include "ds1302.h"

#include "LCD1602.h"

void main(void)

{

        unsigned char temp;

        Port_init();   //端口初始化

        LCD_init();    //LCD初始化

        LCD_clear();   //清屏

        ds1302_init(); //DS1302初始化

        delay_ms(10);

        ds1302_write_time(); //写入初始值

        while (1)

        {

                delay_ms(200);       //每200ms更新一次时间

                ds1302_read_time();  //读取时间

                //LCD_clear();       //清屏

                temp = (time_buf[0] >> 4) + '0';

                LCD_write_char(0, 0, temp);/*年*/

                temp = (time_buf[0] & 0x0F) + '0';

                LCD_write_char(1, 0, temp);

                temp = (time_buf[1] >> 4) + '0';

                LCD_write_char(2, 0, temp);

                temp = (time_buf[1] & 0x0F) + '0';

                LCD_write_char(3, 0, temp);

                LCD_write_char(4, 0, '-');

                temp = (time_buf[2] >> 4) + '0';

                LCD_write_char(5, 0, temp);/*月*/

                temp = (time_buf[2] & 0x0F) + '0';

                LCD_write_char(6, 0, temp);

                LCD_write_char(7, 0, '-');

                temp = (time_buf[3] >> 4) + '0';

                LCD_write_char(8, 0, temp);/*日*/

                temp = (time_buf[3] & 0x0F) + '0';

                LCD_write_char(9, 0, temp);

                LCD_write_str(0,1,"week:");

                temp = (time_buf[7]) + '0';

                LCD_write_char(5, 1, temp);  //周

                temp = (time_buf[4] >> 4) + '0';

                LCD_write_char(8, 1, temp);  //时

                temp = (time_buf[4] & 0x0F) + '0';

                LCD_write_char(9, 1, temp);

                LCD_write_char(10, 1, ':');

                temp = (time_buf[5] >> 4) + '0';

                LCD_write_char(11, 1, temp);/*分*/

                temp = (time_buf[5] & 0x0F) + '0';

                LCD_write_char(12, 1, temp);

                LCD_write_char(13, 1, ':');

                temp = (time_buf[6] >> 4) + '0';

                LCD_write_char(14, 1, temp);/*秒*/

                temp = (time_buf[6] & 0x0F) + '0';

                LCD_write_char(15, 1, temp);

        }

}
