2019年12月17日 | STM8L之按键中断

简介

本文介绍STM8L系列如何使用按键中断，对PB2采用中断下降沿的方式进入中断。

实验平台

编译软件：IAR for STM8 1.42.2

硬件平台：stm8l101f3p6开发板

仿真器：ST-LINK

库函数版本：STM8L_STMTouch_Lib_V1.1.0

实验步骤

1、工程中添加自己写的按键驱动

1）写一个驱动GUA_Key.c （存放在工程的USER文件夹中）

//******************************************************************************

//name:             GUA_Key.c

//introduce:        按键驱动

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜单片机之STM8/STM32(164311667)

//changetime:       2017.02.26

//******************************************************************************

#include "stm8l10x.h"

#include "GUA_Key.h"

//******************************************************************************

//name:             GUA_Key_Init

//introduce:        按键初始化

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜单片机之STM8/STM32(164311667)

//changetime:       2017.02.26

//******************************************************************************

void GUA_Key_Init(void)

{

  //按键IO初始化

  GPIO_Init(GUA_KEY_PORT, GUA_KEY_PIN, GUA_KEY_MODE);

  //触发方式

  EXTI_SetPortSensitivity(GUA_KEY_EXTI_PORT, GUA_KEY_EXTI_SENSITIVITYT);

}

2）写一个驱动头文件GUA_Key.h（存放在工程的USER文件夹中）

//******************************************************************************

//name:             GUA_Key.h

//introduce:        按键驱动的头文件

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜单片机之STM8/STM32(164311667)

//changetime:       2017.02.26

//******************************************************************************

#ifndef _GUA_KEY_H_

#define _GUA_KEY_H_

/*********************宏定义************************/

//类型宏

#ifndef GUA_U8

typedef unsigned char GUA_U8;

#endif

#ifndef GUA_8

typedef signed char GUA_8;

#endif

#ifndef GUA_U16

typedef unsigned short GUA_U16;

#endif

#ifndef GUA_16

typedef signed short GUA_16;

#endif

#ifndef GUA_U32

typedef unsigned long GUA_U32;

#endif

#ifndef GUA_32

typedef signed long GUA_32;

#endif

#ifndef GUA_U64

typedef unsigned long long GUA_U64;

#endif

#ifndef GUA_64

typedef signed long long GUA_64;

#endif

//按键引脚宏

#define GUA_KEY_PORT                    GPIOB

#define GUA_KEY_PIN                     GPIO_Pin_2

#define GUA_KEY_MODE                    GPIO_Mode_In_PU_IT

//触发方式

#define GUA_KEY_EXTI_PORT               EXTI_Port_B

#define GUA_KEY_EXTI_SENSITIVITYT       EXTI_Trigger_Falling

/*********************外部函数声明************************/

void GUA_Key_Init(void);

#endif

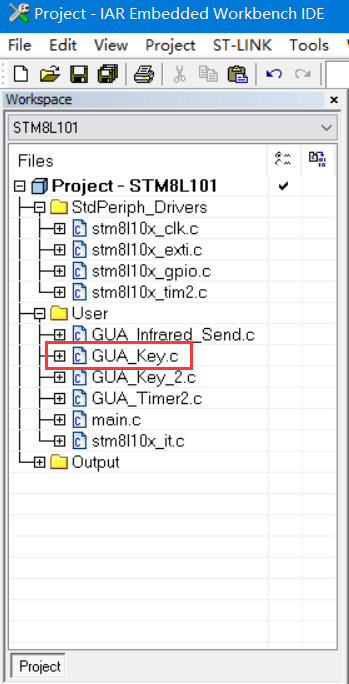

3）工程中添加GUA_Key.c

4）添加驱动的路径

$PROJ_DIR$..USER

2、添加库的驱动

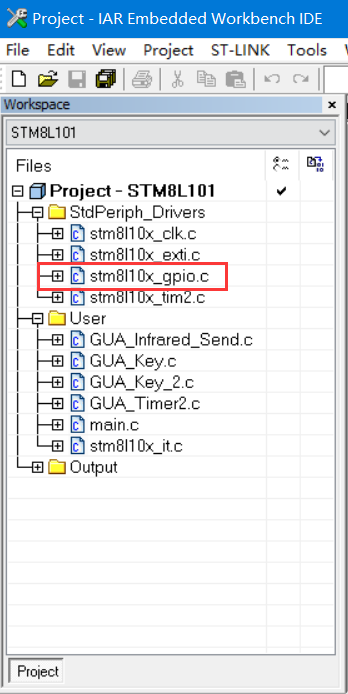

1）添加库的驱动文件

3、写中断服务函数（stm8l10x_it.c中）

1）添加头文件

#include "GUA_Key.h"

2）修改中断服务函数

//******************************************************************************

//name:             EXTI2_IRQHandler

//introduce:        外部中断2的中断服务函数

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜单片机之STM8/STM32(164311667)

//changetime:       2016.11.28

//******************************************************************************

INTERRUPT_HANDLER(EXTI2_IRQHandler, 10)

{

  //判断是否被拉低

  if(GPIO_ReadInputDataBit(GUA_KEY_PORT, GUA_KEY_PIN) == RESET)

  {

    //置位功能码

    //gGUA_Function = FUNC_GUA_KEY_SHORT_EVENT;

  }

  //清除中断标志位

  EXTI_ClearITPendingBit(EXTI_IT_Pin2);

}

4、应用层中调用

1）添加头文件（main.c中）

#include "GUA_Key.h"

2）初始化（main.c的main函数中）

  //按键初始化

  GUA_Key_Init();

实验结果

设置断点在外部中断2的中断服务函数中，仿真并全速运行，按下按键后会进入中断。
