2019年12月27日 | atmega48单片机特性 atmega48的低功耗设计
2019-12-27 来源：elecfans
本文主要介绍了atmega48单片机的特性，提出了其低功耗设计的一般方法，并以定时控制系统的设计为例，具体说明atmega48的低功耗设计方案。
随着微电子技术和计算机技术的发展，尤其是微机在各个领域的普遍应用，功耗、成本、体积以及可靠性等指标均成为设计者所关注的重要问题。尤其是在由电池供电的设备中，如何降低设备功耗成为设计的首要任务。本文中以atmel公司的atmega48单片机为例，介绍了单片机低功耗设计的一般方法。
atmega48单片机低功耗系统设计首要是选择合适的单片机。atmega48单片机是一款8位微控制器，具有高性能、低功耗的显著特点。由于采用risc精简指令集结构，其指令集大多为单周期指令，具有高速运行的特点。3v供电时，未使能内部看门狗的情况下，atmega48的典型掉电电流小于1ua。具体工作电流见图1。而且该单片机在1.8v~5.5v的电压范围内均能正常工作，片内自带4k字节的flash、256字节的e2prom,以及512字节sram;并内置6~8路10位ad转换器、看门狗、3个16位的定时/计数器、具有独立振荡器的实时计数器rtc 和6路PWM输出。另外还具有五种休眠模式，引脚变化及中断可唤醒mcu。

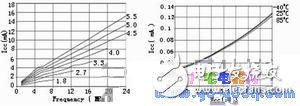

图1 工作电流与系统频率的关系 图2工作电流与供电电压的关系(128k)
低功耗设计方法
以单片机为核心构成的系统，其系统的总能耗是由单片机能耗及其外围电路能耗共同构成。为了降低整个系统的功耗，除了要降低单片机自身的运行功耗外，还要降低外围电路的功耗。对外围电路而言，首先选择低电压低功耗器件，如用lmv324代替传统的lm324，sp3223eey代替max232等。其次，CMOS器件输入引脚不能悬空。如果输入引脚悬空，在输入引脚上很容易积累电荷，产生较大的感应电动势，使引脚电位处于0至1间的过渡区域。另外，单片机外围电路应尽量避免采用阻性元件。
atmega48单片机的功耗主要与系统频率，工作模式，电源电压及外围模块有关。由图1和图2可知，atmega48单片机的工作电流与其工作频率、工作电压成正比。
降低系统时钟频率
功耗与工作频率有关。工作频率增加时，功耗也线性的增加。系统工作频率的降低，电路的延时增加导致系统性能下降，因此在利用频率降低系统功耗的时候，要在能耗和速度之间进行权衡。
atmega48的时钟源可以选择片内的rc振荡器，也可以是来自外部时钟。片内rc振荡器提供了可校准的8m时钟和128k低功率振荡器。外部时钟可以选用低功率晶体，满振幅晶体和低频晶振。通过编程flash 熔丝位，可以选择所需的时钟源。
atmega48可以通过设置时钟预分频寄存器clkpr来得到分频的系统时钟。当需要的系统处理能力比较低时可以利用这个特性来降低功耗。预分频对所有时钟源都适用，并且影响cpu 及所有同步外设的时钟频率。
单片机的时钟系统主要包括：cpu时钟，flash时钟，i/o时钟，异步定时器时钟和adc时钟。在大多数情况下，这些时钟并不需要同时工作。时钟功耗抑制寄存器prr 提供终止单独外设时钟的方法以降低功耗。通过设置功耗抑制寄存器prr，将不使用的外围模块关掉，以降低芯片功耗。例如，如果不使用adc模块，可以向功耗抑制寄存器prr中的pradc位写“1”，关闭芯片的adc模块。同时，为了降低功耗，可以通过使用不同的休眠模式来禁止无需工作的模块。
