2019年12月27日 | ARM 之LCD和LCD控制器
2019-12-27 来源：eefocus
既然提到 了LCD那么我们首先必须要了解的就是他的种类，CD(liquid crystal display), 即液晶显示器，是这一种采用了液晶控制透光度计数来实现色彩的显示器，他与传统的CRT显示器相比有很多优点：轻薄，能耗低，辐射小等，市场 占有率越来越大，LCD有很多类型：STN,TFT,LTPS TFT,OLED等，各有优缺点。

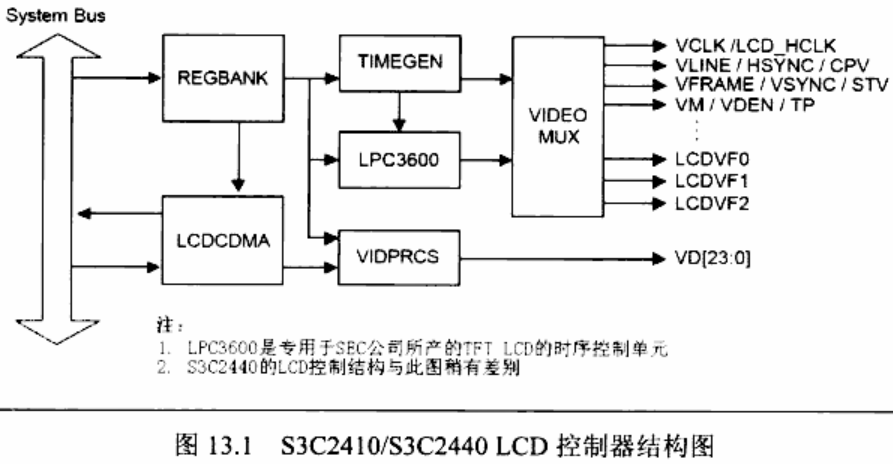

一、 S3C2410，2440LCD控制器介绍
1： S3C2410，2440LCD控制器提供了驱动STNLCD TFTLCD所需要的所有信号， REGBANK是LCD控制器的寄存器组，含有17个寄存器及一块256X16的调色板内存，用来设置二线参数。
2： LCDCDMA则是CD控制器专用的DMA通道，可以自动的从系统总线上（ system bus）上读取到图像数据，这样在显示上就不需要CPU的干涉。LCDCDMA有两个FIFO（FIFOH,FIFOL）, 其中FIFOH容量为16个字（一个字4个字节）FIFOL容量为12额字。当我们使用“双扫”的到时候呢，FIFOH FIFOL 分别用于传输上半屏，下半屏的数据. 当使用“单扫"的话，只用到FIFOH。当FIFO 为空或者其中的数据已经减少到设定的阀值时，LCDCDMA自动的发起DMA传输，从内存中获得图像数据。
3： VIDPRCS将LCDCDMA中的数据组合成特定的格式，（比如4位单扫，4位双扫，8位单扫）然后从VD[23：0]发送给LCD屏幕。
4： TIMEGEN 和LPC3600负责产生LCD屏幕所需要的控制时序。
二、显示器上的数据的组织格式、
对于我们看到的屏幕的一幅图像，他到底是如何形成的呢？
首先，一幅图像就是一帧，一帧呢又是有很多行，一行呢又是有很多像素组成，一个像素的颜色呢又是有很多位的数据来表示的，提到了像素吧，这里简单说下，如果是单色显示，一个像素就使用一位来表示，即1BPP;对于256色显示器，每个像素就要使用8位表示2^8=256；即8BPP.
接下来就是我们的屏幕扫描形式，很简单就是”Z“形扫描，HSYNC:"表示跳到最左边的时候了"。VSYNC:表示跳到最上边时候了。
