2020年01月09日 | 关于矢量信号分析仪计量测试解决方案的介绍和应用
2020-01-09 来源：elecfans
“计量” 这一术语在中国成为专业术语是在1953年开始使用，以取代使用古远的“度量衡”。根据国际计量局(BIPM)、国际电工委员会(IEC)、国际标准化组织(ISO)、国际法制计量组织(OIML)联合制定的《国际通用计量学基本名词》中定义计量学(Metrology)为有关测量的科学，是保证测量实现单位统一和量值准确可靠的一门科学。
无线电计量作为计量学的一个重要的领域在过去得到了迅猛发展，无线电计量测试已被公认为与各行业密切相关的学科，正受到越来越多的关注。特别是微波和毫米波测量、实时在线测量、现场测量、综合参数测量、各种数字调制、复杂调制计量测试已成为现代计量测试的新课题。
针对无线电领域的各种计量测试需求，罗德与施瓦茨公司提供相应全面的计量与测试解决方案，覆盖网络分析仪与功率计、微波信号源、矢量信号源、频谱分析仪、相位噪声分析仪、元器件计量测试、EMC测试和天线测试等方面，完善的计量与测试解决方案包含了众多先进的计量与测试产品，例如：高达500GHz的高精度矢量网络分析仪，一键式测量脉冲相位噪声和剩余相位噪声的相位噪声分析仪，调制带宽达2 GHz的矢量信号源和单台频率到85 GHz的频谱分析仪，采用智能传感器技术的功率计等。
我们将陆续推出一系列无线电计量解决方案，本次向您介绍的是矢量信号分析仪计量测试解决方案。
计量标准
装置介绍： 校准装置由矢量信号源、功率计、微波频率计、函数发生器、衰减器等组成。对矢量信号分析仪的频率、幅度、衰减、谐波失真、幅度误差、相位误差、RHO等多项参数进行校准
主要用途： 校准装置可以对各种矢量信号分析仪以及具有矢量信号分析仪功能的综合测试仪进行校准
技术指标：
频率范围：10 MHz ~ 26.5 GHz
功率：-20 dBm ~ +30 dBm
EVM：0 ~ 20%符号率1 kHz ~ 50 MHz
衰减：0 dB ~ 110 dB
规范代号： JJF1128－2004矢量信号分析仪校准规范
R&S方案

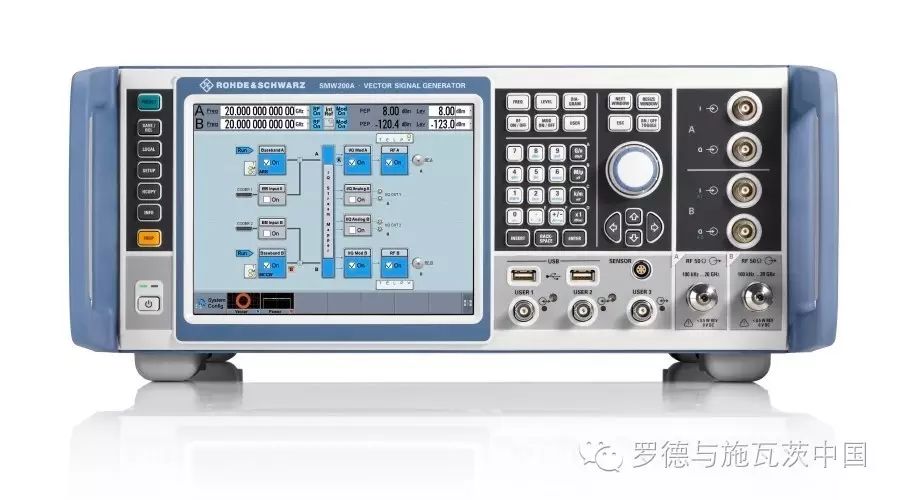

典型仪器： R&S SMW200A高性能矢量信号源
指标：
频率范围：100 kHz到3 GHz/6 GHz/12.75 GHz/20 GHz/31.8 GHz/40 GHz EVM withQPSK, OQPSK, π/4-DQPSK, 8PSK, 16QAM, 32QAM, 64QAM：0.2% (符号率≤5 MHz);0.7% (符号率≤20 MHz)
SSB相噪：<-136 dBc (1 GHz；@20 kHz；1 Hz BW)
IQ调制器带宽：2 GHz
输出电平：+ 30 dBm ~ -120 dBm
谐波：<-55 dBc@10 dBm
非谐波：<-60 dBc (20 GHz < f ≤40 GHz)
主要特点：
可选第二个RF通道频率范围100 kHz到3 GHz/6 GHz/12.75 GHz/ 20 GHz
多样化的配置: 从单个信号通道VSG到多通道MIMO接收机测试仪
支持所有重要的数字标准 ：LTE，LTE-Advanced，3GPP FDD/HSPA/HSPA+，GSM/EDGE/EDGE Evolution，TD-SCDMA，CDMA2000/1xEV-DO

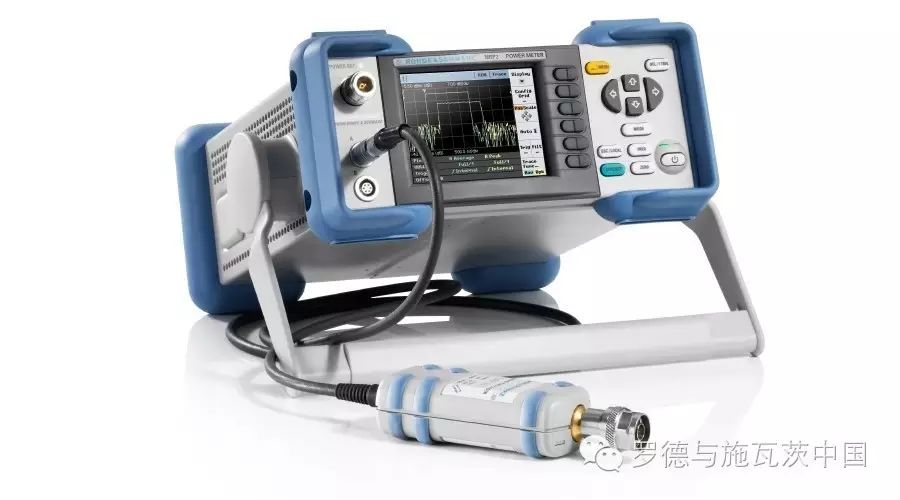

典型仪器： R&S NRP-Z5x热敏功率计
指标：
射频和微波测量范围：DC ~ 18 GHz/33 GHz/40 GHz/44 GHz/50 GHz/67 GHz/110 GHz
电平测量范围：+20 dBm ~ -35 dBm
线性度：<0.007 dB (DC ~ 67 GHz)
<0.010 dB (67 GHz ~ 110 GHz)
驻波比：VSWR 1.35@ 67 GHz
主要特点：
世界上第一个覆盖频率DC ~ 110 GHz同轴功率头
世界上第一个溯源到NMI的毫米波和太赫兹功率头，绝对功率电平测量精度高
接头内部采用球形轴承,延长使用寿命的同时有着非常高的连接重复性
极高的测量速度和测量线性度
使用灵活，可以和R&S FSMR、R&S FSW、R&S FSWP、R&S ZVA等多种仪器共同使用
典型仪器： R&S NRPxxS(N)三路径二极管功率计
指标：
射频和微波测量范围：10 MHz ~ 8 GHz/18 GHz/33 GHz
电平测量范围：100 pW ~ 200 mW (–70 dBm ~ +23 dBm)
驻波比：VSWR 1.33@ 33 GHz
主要特点：
顶级的动态范围93 dB，使用三路径二极管检波同时测量
顶级的准确度
极高的测量速度和测量线性度
使用灵活，可以和R&S FSMR、R&S FSW、R&S FSWP、R&S ZVA等多种仪器共同使用
具有LAN功能，可通过网络客户端访问
罗德与施瓦茨的计量测试解决方案广泛的应用于无线电领域，在尖端产品研发、生产和运行维护等方面均起到举足轻重的作用。在与无线电计量测试领域的广泛合作中，罗德与施瓦茨公司满足用户高要求的解决方案以及先进的研究成果已为众多无线电计量测试计划中不可或缺的部分。
