2020年01月22日 | STM32H7的Cache和MPU

一、Cache

1、介绍

Cache又分数据缓存D-Cache和指令缓冲I-Cache，STM32H7的数据缓存和指令缓存大小都是16KB。STM32H7主频是400MHz，除了TCM和Cache以400MHz工作，其它AXI SRAM，SRAM1，SRAM2等都是以200MHz工作。数据缓存D-Cache就是解决CPU加速访问SRAM。

如果每次CPU要读写SRAM区的数据，都能够在Cache里面进行，自然是最好的，实现了200MHz到400MHz的飞跃，实际是做不到的，因为数据Cache只有16KB大小，总有用完的时候。

2、操作，分为读操作和写操作

读操作： 如果CPU要读取的SRAM区数据在Cache中已经加载好，这就叫读命中（Cache hit），如果Cache里面没有怎么办，这就是所谓的读Cache Miss。

写操作： 如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域（专业词汇叫Cache Line，以32字节为单位），这就叫写命中（Cache hit），如果Cache里面没有开辟对应的区域怎么办，这就是所谓的写Cache Miss。

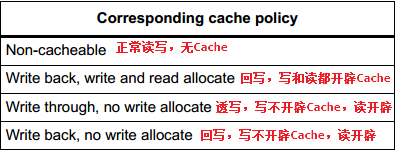

3、H7支持的Cache策略，共4种

<回写：如果Cache中有，写数据只写到Cache，不写到RAM。>

<透写：如果Cache中有，写数据也要同时写到Cache和RAM。>

4、风险

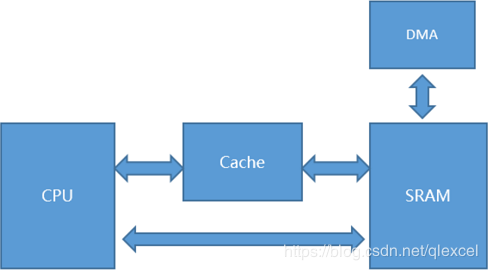

从上面的图就看出来使用Cache的风险，因为DMA是直接与SRAM交换数据的，而CPU与SRAM之间隔了一个Cache，如果DMA更新了某个数据到SRAM，CPU要去访问，而恰好Cache中有，那么CPU就不会去SRAM中拿，就会拿到Cache中已经过时的数据。因此使用了DMA的内存区要配置为无Cache或者拿数据前清一次Cache。

5、相关函数

SCB_EnableICache(void) ：用于使能指令Cache，系统上电后优先初始化即可。

SCB_DisableICache(void) ：用于禁止指令Cache。

SCB_InvalidateICache(void) ：用于将指令Cache无效化，无效化的意思是将Cache Line标记为无效，等同于删除操作。这样Cache空间就都腾出来了，可以加载新的指令。

SCB_EnableDCache(void) ：用于使能数据Cache，系统上电后优先初始化即可。

SCB_DisableDCache(void) ：用于禁止数据Cache。

SCB_InvalidateDCache(void) ：用于将数据Cache无效化，无效化的意思是将Cache Line标记为无效，等同于删除操作。这样Cache空间就都腾出来了，可以加载新的数据。

SCB_CleanDCache(void)：用于将数据Cache清除，清除的意思是将Cache Line中标记为dirty的数据写入到相应的存储区。

SCB_CleanInvalidateDCache(void) ：此函数是前面两个函数SCB_InvalidateDCache和SCB_CleanDCache的二合一。将Cache Line中标记为dirty的数据写入到相应的存储区后，再将Cache Line标记为无效，表示删除。这样Cache空间就都腾出来了，可以加载新的数据。

SCB_InvalidateDCache_by_Addr(uint32_t *addr,int32_t dsize)：可以指定地址和存储区大小，地址要32字节对齐，大小要是32字节的整数倍。用于将数据Cache无效化，无效化的意思是将Cache Line标记为无效，等同于删除操作。这样Cache空间就都腾出来了，可以加载新的数据。

SCB_CleanDCache_by_Addr(uint32_t *addr,int32_t dsize)：可以指定地址和存储区大小，地址要32字节对齐，大小要是32字节的整数倍。用于将数据Cache清除，清除的意思是将Cache Line中标记为dirty的数据写入到相应的存储区。

SCB_CleanInvalidateDCache_by_Addr(uint32_t *addr,int32_t dsize)：可以指定地址和存储区大小，地址要32字节对齐，大小要是32字节的整数倍。将Cache Line中标记为dirty的数据写入到相应的存储区后，再将Cache Line标记为无效，表示删除。这样Cache空间就都腾出来了，可以加载新的数据。

二、MPU

1、作用

防止不受信任的应用程序访问受保护的内存区域； 防止用户应用程序破坏操作系统使用的数据；通过阻止任务访问其它任务的数据区；允许将内存区域定义为只读，以便保护重要数据；检测意外的内存访问。 简单的说就是内存保护、外设保护和代码访问保护。

2、MPU可以配置的三种内存类型

1）、Normal memory

CPU以最高效的方式加载和存储字节、半字和字，对于这种内存区，CPU的加载或存储不一定要按照程序列出的顺序执行。

2）、Device memory

对于这种类型的内存区，加载和存储要严格按照次序进行，这样是为了确保寄存器按照正确顺序设置。

3）、Strongly ordered memory

程序完全按照代码顺序执行，CPU需要等待当前的加载/存储指令执行完毕后才执行下一条指令。这样会导致性能下降。

3、MPU的使用

MPU可以配置保护16个内存区域（这16个内存域是独立配置的），每个区域最小要求256字节，每个区域还可以配置为8个子区域。由于子区域一般都相同大小，这样每个子区域的大小就是32字节，正好跟Cache的Cache Line大小一样。

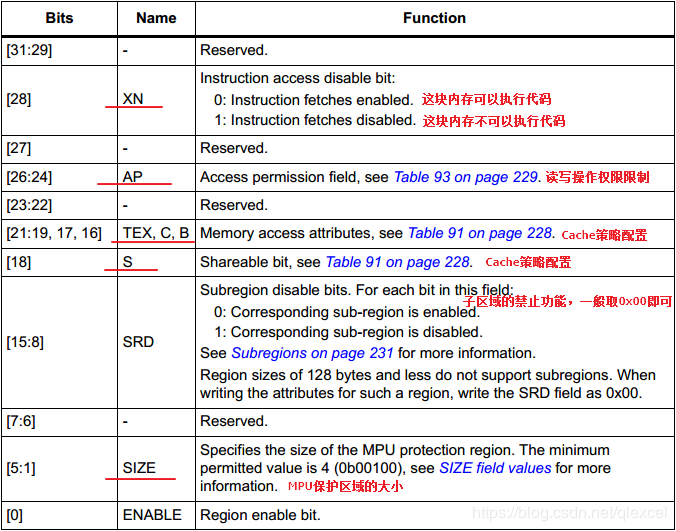

使用时把一段连续的内存区配置为一个MPU保护区域，然后再配置这个MPU保护区域的特性。比如128KB的DTCM、64KB的SRAM4、32MB的SDRAM。MPU保护区域的特性使用MPU_RASR寄存器来配置，描述如下：

1）、XN：用于控制这个MPU保护区域能否执行程序代码。

2）、AP：用于控制这个MPU保护区域的特权级和非特权级的读写访问权限。

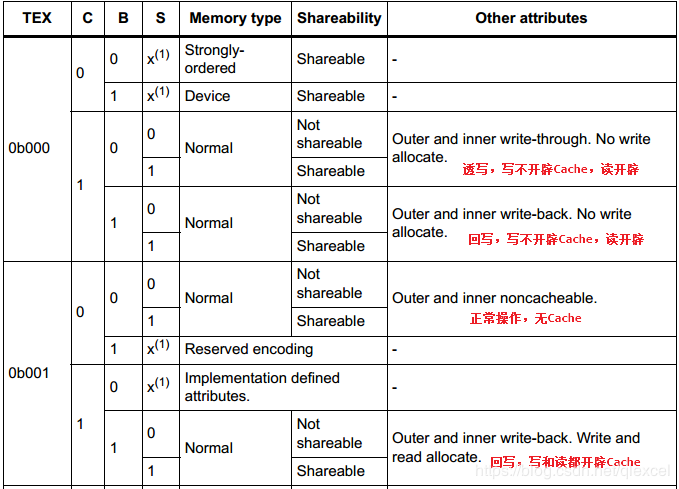

3）、TEX、C、B、S：H7支持4种Cache策略，这几位就是用来控制这个MPU保护区域使用哪一种。

S位用于解决多总线或者多核访问的共享问题，一般不要开启。

4）、SRD：这个位用于控制内存区的子区域 ，使用的是bit[15:8]，共计8个bit，一个bit控制一个子区域， 0表示使能此子区域， 1表示禁止。一般情况下，取值0x00，表示8个子区域都使能。

5）、SIZE：配置这个MPU保护区域的大小。

三、HAL配置例程

//设置某个区域的MPU保护

//baseaddr:MPU保护区域的基址(首地址)

//size:MPU保护区域的大小(必须是32的倍数,单位为字节),可设置的值参考:CORTEX_MPU_Region_Size

//rnum:MPU保护区编号,范围:0~7,最大支持8个保护区域,可设置的值参考：CORTEX_MPU_Region_Number

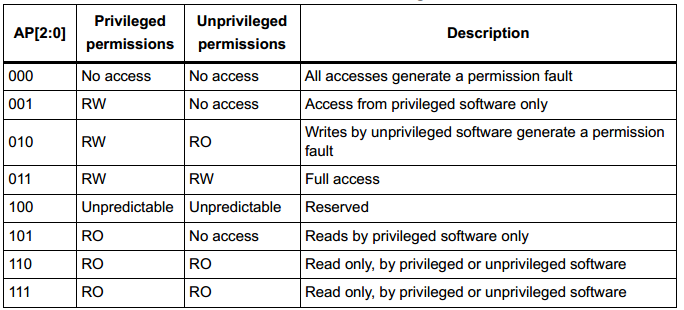

//ap:访问权限,访问关系如下:可设置的值参考：CORTEX_MPU_Region_Permission_Attributes

//0,无访问（特权&用户都不可访问）

//1,仅支持特权读写访问

//2,禁止用户写访问（特权可读写访问）

//3,全访问（特权&用户都可访问）

//4,无法预测(禁止设置为4!!!)

//5,仅支持特权读访问

//6,只读（特权&用户都不可以写）

//详见:STM32F7 Series Cortex-M7 processor programming manual.pdf,4.6节,Table 89.

//sen:是否允许共用;0,不允许;1,允许

//cen:是否允许catch;0,不允许;1,允许

//返回值;0,成功.

//    其他,错误.

u8 MPU_Set_Protection(u32 baseaddr,u32 size,u32 rnum,u32 ap,u8 sen,u8 cen,u8 ben,u8 Tex)

{

MPU_Region_InitTypeDef MPU_Initure;

HAL_MPU_Disable();         //配置MPU之前先关闭MPU,配置完成以后在使能MPU

MPU_Initure.Enable=MPU_REGION_ENABLE;         //使能该保护区域

MPU_Initure.Number=rnum;                     //设置保护区域

MPU_Initure.BaseAddress=baseaddr;                     //设置基址

MPU_Initure.Size=size;                     //设置保护区域大小

MPU_Initure.SubRegionDisable=0X00;                      //禁止子区域

MPU_Initure.TypeExtField=Tex;                           //设置类型扩展域

MPU_Initure.AccessPermission=(u8)ap;             //设置访问权限,

MPU_Initure.DisableExec=MPU_INSTRUCTION_ACCESS_ENABLE; //允许指令访问(允许读取指令)

MPU_Initure.IsShareable=sen;                            //是否允许共用

MPU_Initure.IsCacheable=cen;                            //是否允许cache

MPU_Initure.IsBufferable=ben;                           //是否允许缓冲

HAL_MPU_ConfigRegion(&MPU_Initure);                     //配置MPU

HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);         //开启MPU

    return 0;

}

//设置需要保护的存储块

//必须对部分存储区域进行MPU保护,否则可能导致程序运行异常

//比如MCU屏不显示,摄像头采集数据出错等等问题...

void MPU_Memory_Protection(void)   //特意把SRAM4设置为不允许cache，使用DMA的变量可以放在这里。但要注意相应DMA能否访问SRAM4

{

MPU_Set_Protection(0x20000000,MPU_REGION_SIZE_128KB,MPU_REGION_NUMBER1,MPU_REGION_FULL_ACCESS,0,1,1,MPU_TEX_LEVEL0); //保护整个DTCM,共128K字节,禁止共用,允许cache,允许缓冲

MPU_Set_Protection(0x24000000,MPU_REGION_SIZE_512KB,MPU_REGION_NUMBER2,MPU_REGION_FULL_ACCESS,0,1,1,MPU_TEX_LEVEL0); //保护整个内部SRAM,包括SRAM1,SRAM2和DTCM,共512K字节

MPU_Set_Protection(0x30000000,MPU_REGION_SIZE_512KB,MPU_REGION_NUMBER3,MPU_REGION_FULL_ACCESS,0,1,1,MPU_TEX_LEVEL0); //保护整个SRAM1~SRAM3,共288K字节,禁止共用,允许cache,允许缓冲

MPU_Set_Protection(0x38000000,MPU_REGION_SIZE_64KB ,MPU_REGION_NUMBER4,MPU_REGION_FULL_ACCESS,0,0,1,MPU_TEX_LEVEL0); //保护整个SRAM4,共64K字节,禁止共用,不允许cache,允许缓冲

MPU_Set_Protection(0x60000000,MPU_REGION_SIZE_64MB ,MPU_REGION_NUMBER5,MPU_REGION_FULL_ACCESS,0,0,0,MPU_TEX_LEVEL0); //保护MCU LCD屏所在的FMC区域,,共64M字节,禁止共用,禁止cache,禁止缓冲

MPU_Set_Protection(0xC0000000,MPU_REGION_SIZE_64MB ,MPU_REGION_NUMBER6,MPU_REGION_FULL_ACCESS,0,1,1,MPU_TEX_LEVEL0); //保护SDRAM区域,共32M字节,禁止共用,允许cache,允许缓冲

}

四、其他

值得一提的是，LTDC也是直接从RAM拿数据的，如果你使用了GUI（比如EMWIN），你的显示数据可能会暂存在Cache，而LTDC直接从RAM拿数据，就可能造成画面撕裂、重影、斑点之类的问题。解决方法是，把显存设置成透写。

从下面的图可以看到，Cache是在M7那个框里面的。而框外面的外设都可以直接与RAM交换数据，因此使用外设操作数据时都要考虑一下Cache的影响，不然异常可能难以预料。
