1、时钟域

一般来讲， MCU 的主时钟来源主要是外部晶振或外部时钟，比较常见的是 外 部晶振。一般情况，系统内所使用的时钟都是高频率的时钟，外部晶振一般达不到那么高的频率，所以一般使用锁相环电路（PLL）进行倍频，而TQ210 正是通过外接24MHz 的外部晶振，通过一定的倍频达到更高的频率。

S5PV210内部包含三个时钟域：

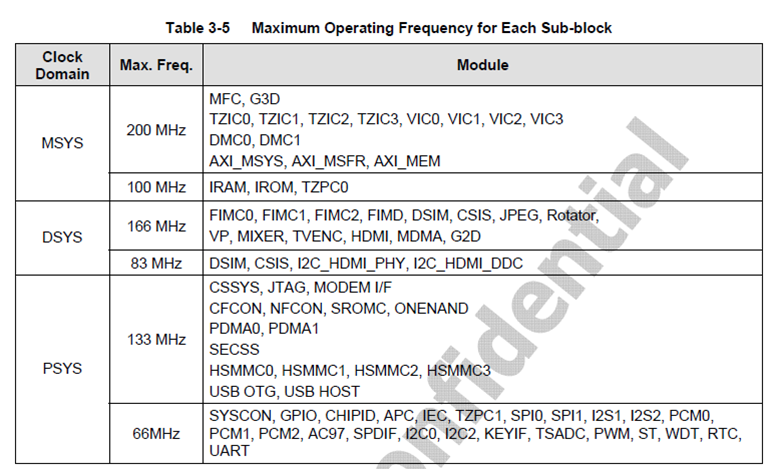

MSYS(mainsystem)：主时钟域【Cortex-A8处理器、DRAM控制器（DMC0& DMC1）、3D、IROM& IRAM、INTC、SEPRI等。最高工作频率200MHz】

DSYS(displaysystem)：显示时钟域【显示相关的模块，如FIMC、FIMD、JPEG、多媒体Ips。最高工作频率166MHz】

PSYS(peripheralsystem)：外设时钟域【安全模块、IO外设和低功耗音频播放模块等。最高工作频率133MHz】

2、时钟域与PLL

S5PV210内部包含4个PLL。

Cortex-A8内核（ARMCLK）和MSYS时钟域（HCLK_MSYS、PCLK_MSYS）使用APLL；

DSYS和PSYS时钟域（HCLK_DSYS、HCLK_PSYS、PCLK_DSYS、PCLK_PSYS）、外设时钟（SPI、UART、Timer等）使用MPLL和EPLL；

VideoClock使用VPLL

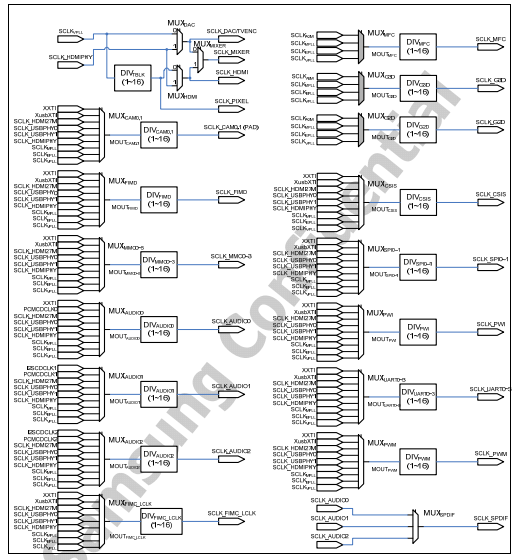

上面是各时钟关系图和三星公司给出了一些经典的频率参数。

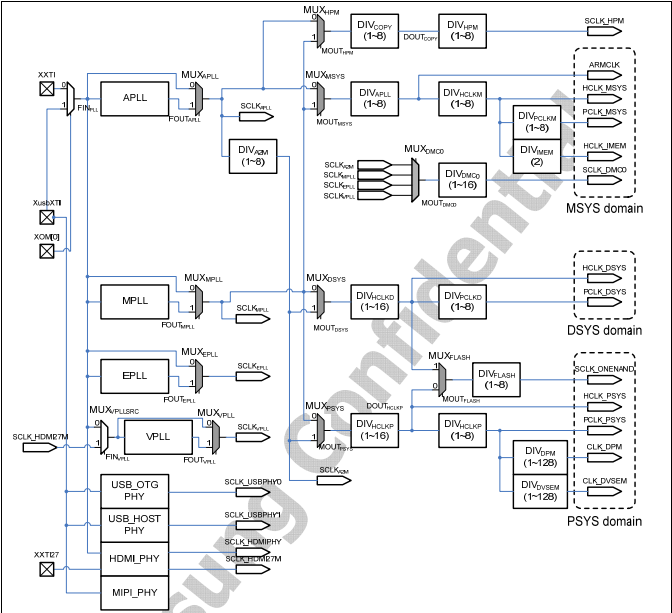

上图是S5PV210时钟发生器，三星公司给出了一些经典参数。

分析一：

目标时钟的值取决于三个因素：MUX、时钟源频率、Divider(分频器)

MUX为多路时钟分选器，使用MUX可以为一个时钟选择不同的时钟源

时钟源一般来自于上级时钟系统或PLL输出或直接来自于外部晶振时钟

源时钟可以经过MUX直接连接到目标时钟系统，也可以途经Divider分做分频后再输出到下一级时钟系统

分析二：

一般在bootloader的前部会有时钟初始化代码，该阶段会对系统主要时钟进行设置，包括ARMCLK、HCLK_PSYS、PCLK_PSYS等。

外设时钟配置的常规思路：

1、分析目标外设模块要使用的时钟

2、分析该时钟如何由源时钟经MUX、Divider而得到。

3、根据需要设置寄存器位完成时钟配置。

【时钟分频配置】：

ARMCLK = 1000MHz= MOUT_MSYS / (APLL_RATIO + 1),经过在第四和第五步的设置后，MOUT_MSYS会被设置为1000MHz，所以APLL_RATIO=0即可

SCLKA2M=200MHz=SCLKAPLL/ (A2M_RATIO + 1)，由于SCLKAPLL=1000MHz，所以A2M_RATIO=4。

HCLK_MSYS=200MHz=ARMCLK/ (HCLK_MSYS_RATIO + 1)，所以HCLK_MSYS_RATIO=4

PCLK_MSYS=100MHz=HCLK_MSYS/ (PCLK_MSYS_RATIO + 1),所以PCLK_MSYS_RATIO=1

HCLK_DSYS=166MHz=MOUT_DSYS/ (HCLK_DSYS_RATIO + 1), 经过在第四和第五步的设置后，MOUT_DSYS=667MHz，所以HCLK_DSYS_RATIO=3

PCLK_DSYS=83MHz=HCLK_DSYS/ (PCLK_DSYS_RATIO + 1)，所以PCLK_DSYS_RATIO=1

HCLK_PSYS=133Mhz=MOUT_PSYS/ (HCLK_PSYS_RATIO + 1)，经过在第四和第五步的设置后，MOUT_PSYS=667MHz所以HCLK_PSYS_RATIO=4

PCLK_PSYS=66Mhz=HCLK_PSYS/ (PCLK_PSYS_RATIO + 1)，所以HCLK_PSYS_RATIO=1

3、时钟配置

（1）设置系统锁相环（PLL）的锁定值  // 参考 PLL_LOCK 寄存器

（2）设置PLL的PMS值，并使能PLL      //参考 PLL_CON寄存器

（3）等待PLL锁定（即等待 PLL 输出稳定的频率） // 读取 PLL_CON 寄存器的 LOCKED 位来判断【设置PLL后，时钟从Fin提升到目标频率时，需要一定的时间，即锁定时间】

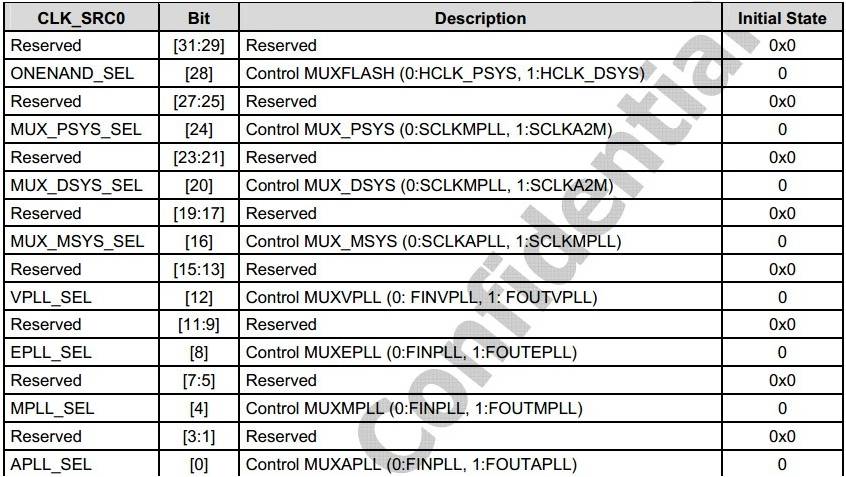

（4）设置系统时钟源：选择PLL，而不是外部晶振   // 参考 CLK_SRC0 寄存器

（5）设置其他模块的时钟源    // 参考 CLK_SRC1~CLK_SRC6寄存器

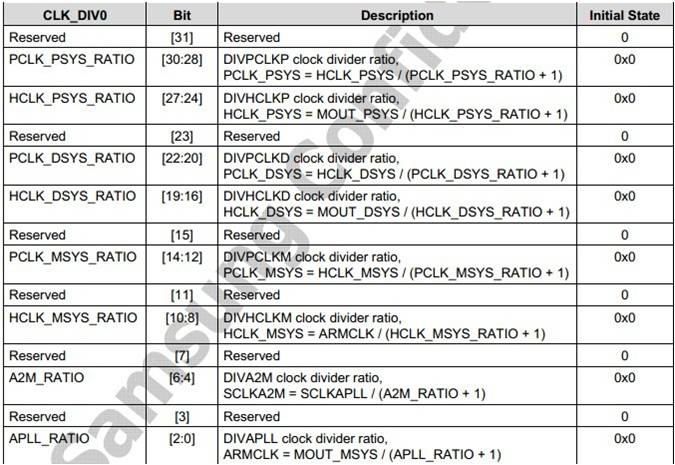

（6）设置系统时钟分频值       // 参考 CLK_DIV0寄存器

（7）设置其他模块的时钟分频值  // 参考 CLK_DIV1~CLK_DIC7

4、寄存器

（1）主要的MUX

最终的时钟源一般均来自于外部晶振直接输出（低频、低功耗），或PLL输出（高频、高性能）由相应的MUX开关来决定使用哪个。

PLL输出频率的计算公式如下：

对于APLL：

FOUT = MDIV X FIN / (PDIV ×  2exp(SDIV-1))

对于MPLL、EPLL、VPLL：

FOUT = MDIV X FIN / (PDIV X2exp(SDIV))

（2）APLL配置

ALPP_CON0负责设置APLL，FINPLL=24MHz，经过APLL后，我们将输出FOUT=1000Mhz的时钟频率，FOUT的计算公式如下：FOUT=MDIV*FIN/(PDIV*2^(SDIV-1)) = 1000 MHz 由于FIN=24MHz,FOUT=1000MHz，我们可以这样取值：MDIV= 0x7d，PDIV=0x3，SDIV=1。这3个值并不是固定死的，只要能使FOUT=1000Mhz，任意搭配都是可以的。

（3）MPLL

MPLL_CON寄存器负责设置MPLL,经过MPLL后，我们将输出FOUT=667Mhz的时钟频率，FOUT的计算公式如下：FOUT=MDIV*FIN/(PDIV*2^SDIV) = 667 MHz 由于FIN=24MHz,FOUT=667MHz，我们可以这样取值：MDIV=0x29B，PDIV= 0xC，SDIV=1。这3个值并不是固定死的，只要能使FOUT=667Mhz，任意搭配都是可以的。

（4）分频器

从低位开始分析：
① MOUT_MSYS = FOUTapll = 1000MHz 而 ARMCLK 根据经典值为 1000，所以 APLL_RATIO = 0;
② SLKA2M = HCLK_MSYS = 200MHz ， 而 SCLKAPLL = 1000 ，所 以A2M_RATIO = 4；
③ HCLK_MSYS = 200MHz，而 ARMCLK = 1000，所以 HCLK_MSYS_RATIO= 4；
④ MOUT_DSY 来自 SCLKmpll 即 FOUTmpll = 667MHz,而 HCLK_DSYS按照经典设置应为 166MHz 所以， HCLK_DSY_RATIO 约为 3；
⑤ 经 典 值 设 置 可 知 PCLK_DSYS =166MHz,HCLK_DSYS=83MHz，故 PCLK_DSYS_RATIO = 1；
⑥ MOUT_PSYS 与 MOUT_DSYS 的来源是一样的，故也是FOUTmpll = 667MHz，而 HCLK_PSYS = 133，故 HCLK_PSYS_RATIO = 4；
⑦ 由经 典 值 设 置 可 知 PCLK_PSYS =66MHz,HCLK_PSYS=133MHz，故 PCLK_PSYS_RATIO = 1；

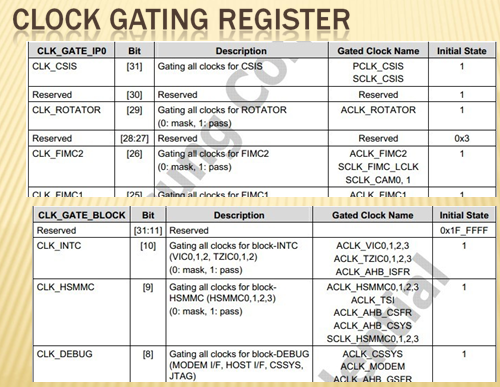

（5）模块时钟门控

为了支持移动设备的低功耗需求，S5PV210的时钟模块提供了极精细的时钟开关控制，即ClockGating Control。

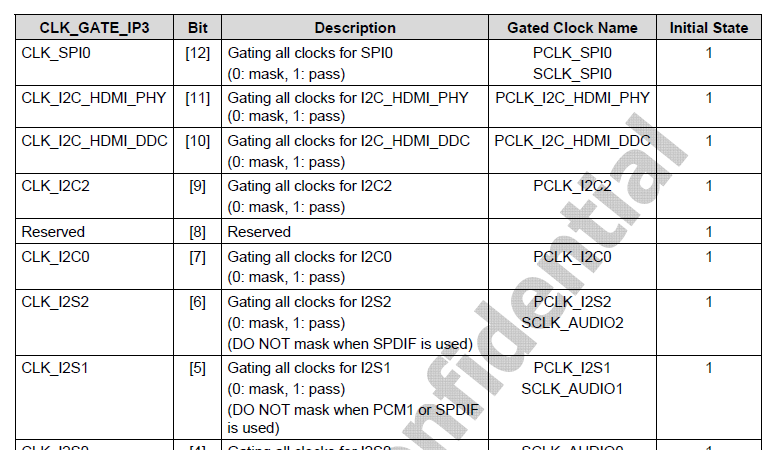

有两类ClockGating寄存器，CLK_GATE_IPx和CLK_GATE_BOLCK，这两者之间是逻辑与的关系，即对于一个具体模块，只有在两类门控寄存器内其时钟都被允许的情况下，该模块的时钟才能被最终开启。两类寄存器中只要有一处被禁止则最终的模块时钟是禁止的。

（6）设置各种时钟开关

5、时钟初始化

.global _start

_start:

              bl main                       /* 跳转到C函数去执行*/

halt:

              b halt

#ifndef CLOCK_H_

#define CLOCK_H_

void clock_init();

#endif

#include"clock.h"

#defineAPLL_LOCK              *((volatile u32*)0xE0100000)

#defineMPLL_LOCK              *((volatile u32*)0xE0100008)

#defineEPLL_LOCK              *((volatile u32*)0xE0100010)

#defineVPLL_LOCK              *((volatile u32*)0xE0100020)

#defineAPLL_CON0              *((volatile u32*)0xE0100100)

#define MPLL_CON              *((volatile u32 *)0xE0100108)

#defineEPLL_CON0              *((volatile u32*)0xE0100110)

#defineEPLL_CON1              *((volatile u32*)0xE0100114)

#define VPLL_CON              *((volatile u32 *)0xE0100120)

#define CLK_SRC0              *((volatile u32*)0xE0100200)

#define CLK_SRC1              *((volatile u32*)0xE0100204)

#define CLK_SRC2              *((volatile u32*)0xE0100208)

#define CLK_SRC3              *((volatile u32*)0xE010020C)

#define CLK_SRC4              *((volatile u32*)0xE0100210)

#define CLK_SRC5              *((volatile u32*)0xE0100214)

#define CLK_SRC6              *((volatile u32*)0xE0100218)

#define CLK_DIV0         *((volatile u32 *)0xE0100300)

#define CLK_DIV1         *((volatile u32 *)0xE0100304)

#define CLK_DIV2         *((volatile u32 *)0xE0100308)

#define CLK_DIV3         *((volatile u32 *)0xE010030C)

#define CLK_DIV4         *((volatile u32 *)0xE0100310)

#define CLK_DIV5         *((volatile u32 *)0xE0100314)

#define CLK_DIV6         *((volatile u32 *)0xE0100318)

#define CLK_DIV7         *((volatile u32 *)0xE010031C)

/* 时钟初始化*/

void clock_init()

{

       /* 1.设置PLL锁定值*/

       APLL_LOCK = 0xFFFF;

       MPLL_LOCK = 0xFFFF;

       EPLL_LOCK = 0xFFFF;

       VPLL_LOCK = 0xFFFF;

       /* 2.设置PLL的PMS值(使用芯片手册推荐的值)，并使能PLL*/

       /*                     P              M                     S              EN */

       APLL_CON0     = (3  << 8) | (125 << 16) | (1 << 0) | (1 << 31);  /*FOUT_APLL = 1000MHz */

       MPLL_CON      = (12 << 8) | (667 << 16) | (1 << 0) | (1 << 31);   /* FOUT_MPLL = 667MHz */

       EPLL_CON0     = (3  << 8) | (48  << 16) | (2 << 0) | (1 << 31); /* FOUT_EPLL = 96MHz */

       VPLL_CON      = (6  << 8) | (108 << 16) | (3 << 0) | (1 << 31);  /*FOUT_VPLL = 54MHz */

       /* 3.等待PLL锁定*/

       while (!(APLL_CON0 & (1 <<29)));

       while (!(MPLL_CON  & (1 << 29)));

       while (!(EPLL_CON0 & (1 <<29)));

       while (!(VPLL_CON  & (1 << 29)));

       /*

       ** 4.设置系统时钟源，选择PLL为时钟输出*/

       /* MOUT_MSYS = SCLKAPLL = FOUT_APLL =1000MHz

       ** MOUT_DSYS = SCLKMPLL = FOUT_MPLL =667MHz

       ** MOUT_PSYS = SCLKMPLL = FOUT_MPLL =667MHz

       ** ONENAND = HCLK_PSYS

       */

       CLK_SRC0 = (1 << 0) | (1 <<4) | (1 << 8) | (1 << 12);

       /* 4.设置其他模块的时钟源*/

       /* 6.设置系统时钟分频值*/

       CLK_DIV0 =    (0 << 0)  |   /* APLL_RATIO = 0, freq(ARMCLK) = MOUT_MSYS /(APLL_RATIO + 1) = 1000MHz */

                     (4 << 4)  |   /*A2M_RATIO = 4, freq(A2M) = SCLKAPLL / (A2M_RATIO + 1) = 200MHz */

                     (4 << 8)  |   /*HCLK_MSYS_RATIO = 4, freq(HCLK_MSYS) = ARMCLK / (HCLK_MSYS_RATIO + 1) = 200MHz*/

                     (1 << 12) |   /* PCLK_MSYS_RATIO = 1, freq(PCLK_MSYS) =HCLK_MSYS / (PCLK_MSYS_RATIO + 1) = 100MHz */

                     (3 << 16) |   /*HCLK_DSYS_RATIO = 3, freq(HCLK_DSYS) = MOUT_DSYS / (HCLK_DSYS_RATIO + 1) =166MHz */

                     (1 << 20) |   /*PCLK_DSYS_RATIO = 1, freq(PCLK_DSYS) = HCLK_DSYS / (PCLK_DSYS_RATIO + 1) =83MHz */

                     (4 << 24) |   /* HCLK_PSYS_RATIO = 4, freq(HCLK_PSYS) =MOUT_PSYS / (HCLK_PSYS_RATIO + 1) = 133MHz */

                     (1 << 28);    /* PCLK_PSYS_RATIO = 1, freq(PCLK_PSYS) =HCLK_PSYS / (PCLK_PSYS_RATIO + 1) = 66MHz */

       /* 7.设置其他模块的时钟分频值*/

}

#include"clock.h"
