2021年01月29日 | 示波器的带宽到底有什么作用
2021-01-29 来源：21IC
在这篇文章中将对示波器加以介绍以帮助大家增进对它的了解程度，主要内容在于阐述示波器带宽以及示波器的两大高级功能，和小编一起来阅读以下内容吧。
一、示波器基本介绍

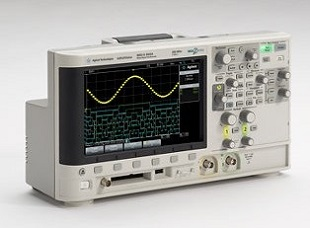

首先，我们一起来看看示波器的概念，示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。可以说，示波器起到了化无形为有形的作用。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点(这是传统的模拟示波器的工作原理)。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
二、示波器带宽介绍
通过上面的介绍，相信大家对示波器已经有了基本认识，那么示波器带宽又是什么呢?
示波器带宽是指输入一个幅度相同，频率变化的信号，当示波器读数比真值衰减3dB时，此时的频率即为示波器的带宽。也就是说，输入信号在示波器带宽处测试值为真值-3dB，带宽不是示波器能显示的最高频率。一般情况下，示波器带宽应为所测信号最高频率的3~5倍。
与示波器带宽规格紧密相关的是其上升时间参数。具备高斯频响的示波器，按照10%到90%的标准衡量，上升时间约为0.35/fBW。具备最大平坦频响的示波器上升时间规格一般在0.4/fBW范围上，随示波器频率滚降特性的陡度不同而有所差异。如果在进行上升时间和下降时间参数测量时允许20%的定时误差，那么带宽为1GHz的示波器就能满足该数字测量应用的要求。但如果要求定时精度在3%范围内，那么采用带宽为2GHz的示波器更好。
三、示波器高级功能
示波器高级功能有很多，小编在这里仅对示波器的其中两个高级功能予以介绍，分别有关于垂直分辨率和触发。
(一)改善垂直分辨率
大部分示波器是一种常用的电子检测仪器，被广泛的应用于多个行业当中。的A/D分辨率为8个比特。用不同的采集模式，可按如下所述，通过求相邻采样的平均值来提高垂直分辨率。那么，通过求平均值和采用高分辨率模式可将分辨率提高多少呢?理论上讲，增加值为0.5Log2N，其中N为相邻采样的平均数。
实际情况是，2个字节的存储深度限制了这一增加。两个字节为16位。保留其中一位作为符号位，剩余的15位用作数据数值。舍入误差使第14位和第15位成为随机值，从而使实际限值变为13位。因此，改善可从约六个有效位开始，用高度过采样时可增至约13位。
(二)触发
示波器是一种常用的电子检测仪器，被广泛的应用于多个行业当中。的触发功能可在信号中的正确点进行同步水平扫描，对明确的信号检定而言，是不可缺少的。触发控制器允许您稳定重复波形并捕捉单次触发波形。
在高速调试应用中，您的电路可能会工作99.999%或更长的时间。而正是.001%的时间会造成您的系统崩溃或正是您需要更详细分析波形的一部分。高级触发功能，如AB双重事件触发、窗口触发、逻辑认证等等都有助于隔离问题，速度比在采集后搜索上百万个数据样本快很多。
