2021年03月26日 | 横河全新示波记录仪，让测试变得更轻松

在传统测量技术方面，由于测量效率较低、操作复杂、精准度等问题,使测量结果与预期相差甚远,极大影响了后续建设与施工。工程师不得不常常使用多种测试仪器来测量不同条件下的不同信号。使用多种工具意味着要面对多种数据格式，存储位置的需要同步管理，有可能无法在一台仪器中查看所有信号。

面对这些痛点，横河计测株式会社（横河）成功开发了一款高精度数据采集系统DL950示波记录仪。DL950是DL850和DL850V示波记录仪系列的升级产品，提高了功能性和可操作性。

到底什么是示波记录仪？

示波记录仪是记录仪和示波器合二为一的产品，它恰到好处的结合了二者的优点。示波记录仪从仪器板卡着手，各输入通道之间相互绝缘隔离，可最大程度确保在强干扰、多参考电压等复杂环境下的精确测试，同时隔离板卡精度能够达到，同时隔离板卡精度可以达到0.3%，0.03%，远高于市面上较为普遍的八位ADC示波器2%的精度。

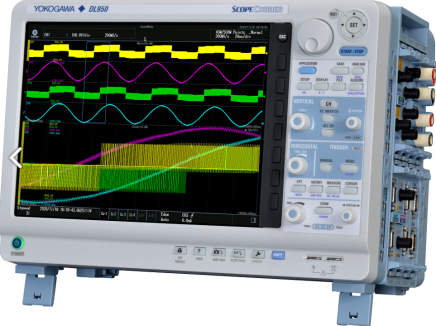

 DL950

亮点一：高速采样+多模块

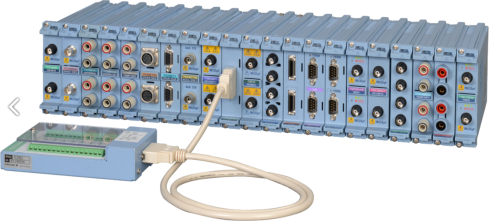

设计和测试工程师往往需要测试各种类型的数据，如电压、电流、温度、振动、加速度，以及其他机电和物理现象。DL950提供20多种绝缘输入模块，使工程师可以根据硬件需要自由灵活的选择和匹配输入类型。

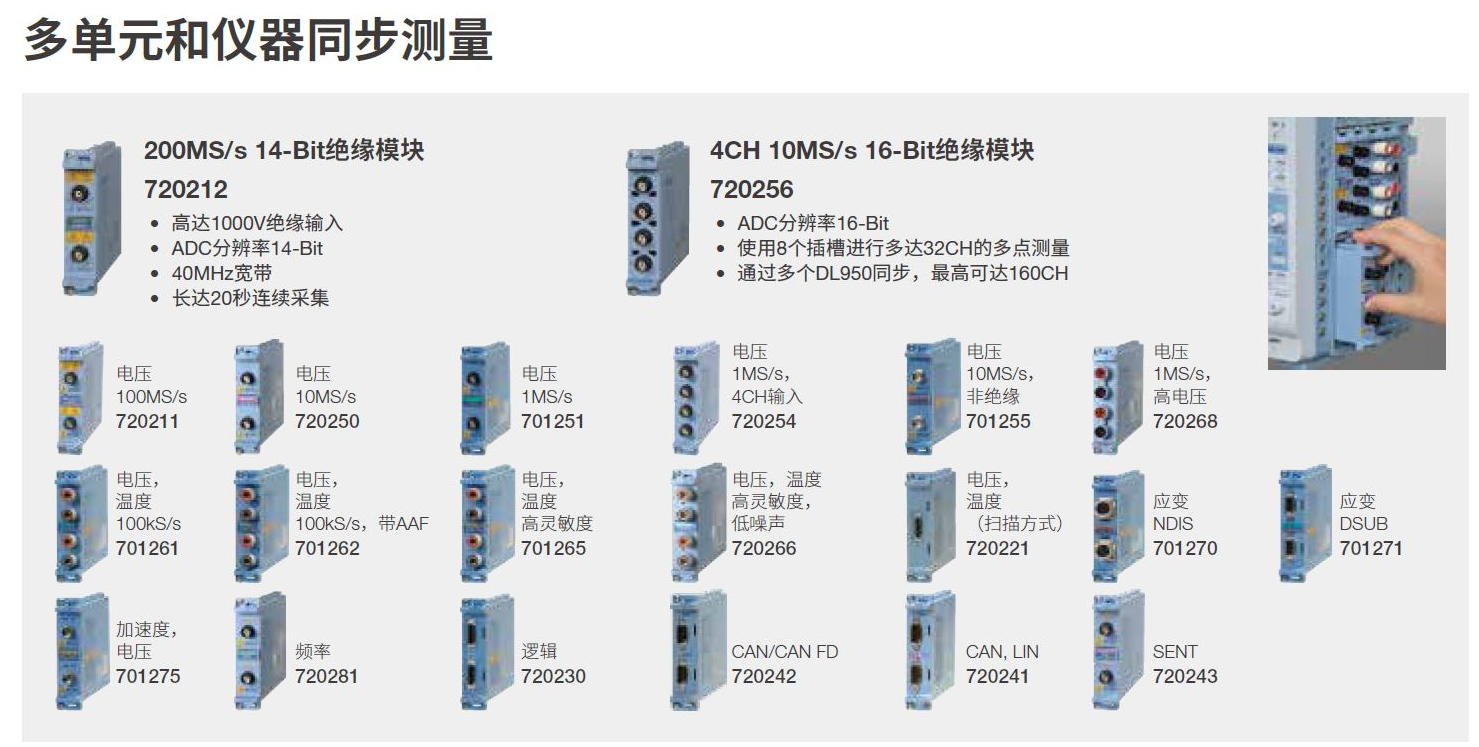

较之前版本，DL950在带宽和采样速率方面都有了明显提升。横河测试测量工程师李亮亮介绍，它可以从21中模块当中配备8个插槽，同时横河为DL950提供了两个新模块——能够以200MS/s的采样速度读取数据模块和10MS/s的采样速度从四个输入通道模块。它们及时解决了高速采样的问题，也带来了更高精度的测量。此外，模块采用了双屏蔽的设计方法，将变频器产生的高频干扰进行了最大程度的限制。

亮点二：同时测量提高产品设计和评估效率所需各种机械参数

机电一体化行业对电信号的测量需求越来越大，测量点的数量呈上升趋势。DL950有八个插槽用于模块连接，而720256输入模块有四个输入通道。当720256模块安装在DL950八个插槽的每个插槽中时，最多可以同时测量32个通道，每个通道的数据能以10MS/s的速度采集和记录。此外，如果一台DL950未能满足用户需求，它还可以最多五个DL950单元的测量可以通过与光缆连接进行同步，可将模拟通道扩展到160个，实现更大带宽的测量。

亮点三：触摸屏，更直观

DL950配备大触摸面板显示屏，便于直观地查看详细波形图像。12.1英寸触摸屏，操作直观。

亮点四：SSD记录

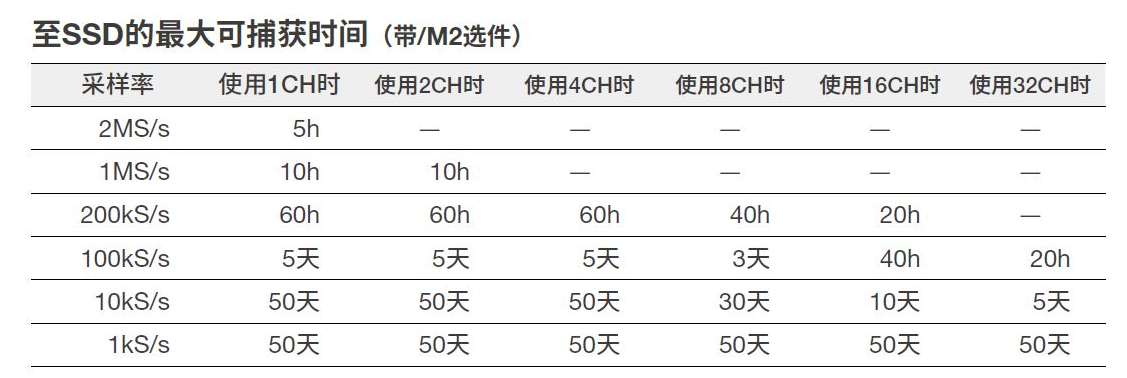

DL950采用SSD来记录数据。512GB内部SSD可高达2MS/s的速度进行长时间记录，此外，还可以记录双捕获波形，这对于车内耐久性测试和罕见自发事件的捕获非常有效。

亮点五：实时数学运算+高抗噪声

DL950对捕获的喜好进行各种运算，将结果实时显示在屏幕上。可对其进行出发，自动波形参数测量和光标测量。独立的输入通道，可同时显示和分析32个输入通道和16个实时运算通道的实时计算结果。

此外，DL950的设计具有抗噪性，即便靠近变频器也能正确测量波形，如果触摸面板出现故障，只需关闭触摸面板并使用按键和旋钮进行操作。

主要目标市场

电动/混合动力汽车、汽车电子部件

电力、能源、电气和逆变设备

机电一体化，包括工业机器人和电机

DL950可在多种领域进行测量。尤其在汽车领域，可谓是多面手。例如：在车载数据方面。DL950支持ＣＡＮＦＤ（720242）、CAN&LIN总线监视模块（720241）和SENT监控模块（720243），可以将车载的网络的各个协议通信数据解析成物理量的趋势波形显示在监视器上。

据透露，横河将推出闪存采集模式。它可提供高达20MS/s的长时间记录，比之前型号快100倍。用户可以在任何不能携带PC的场所捕获数据，如车载或现场测试。闪存为非易失性，因此即使在关闭电源后，捕获的数据也会保留在仪器中。测试结束后可以将数据传输到PC上。

除了DL950，横河同时推出了一款功能强大的软件平台。

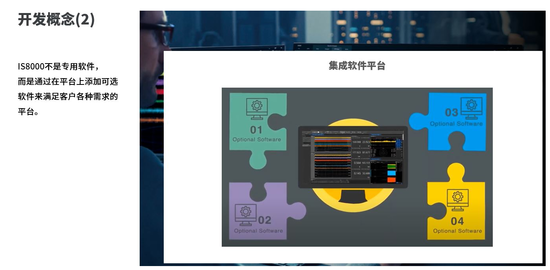

全新软件平台IS8000——加速工程流程

如今，客户的产品开发评估流程越来越复杂，造成了必须一起使用不同的测量仪器。在此情况下，使用单独的软件工具来收集和比较来自不同测量仪器的数据可能非常困难且耗费时间。鉴于此，横河开发出了IS8000软件。它通过一个界面来控制和同步由多个设备执行的测量，使得效率显著提高。这也为集成处理不同类型的数据(电信号、图像等)提供了一个新环境，从而解决了之前的难题。

一体多能，高速采集

如今，设计测试和验证团队一直以来都面临一种压力，不仅要以较低成本按时交付高质量的产品，还要满足严格的设计要求。除了测试和分析，工程师花费了太多时间用于测试工具和系统，IS8000可以通过单一界面，同时交互多种仪器，并轻松设置和控制多个测试点，这不仅简化了开发过程，而且允许工程师花更少的时间开发测试系统，能够有更多的时间去收集和分析更多有价值的数据。

IS8000是一款高度集成多台仪器时序、控制和采集的突破性软件。在PC中安装本软件，并将其连接到带有10Gb高速以太网功能的DL950示波记录仪，就能以10MS/s的速度记录数据。用户可以在测量的同时在单独的监视器上查看数据，还可以与已存数据进行比较。这样就可以确保顺利平稳地执行长时间重复测量的任务。

IS8000软件还可以在同一时间轴上显示和比较单独采集和记录的数据，并且一个波形中最多可以指定四个位置进行放大显示。这使得数据分析变得越来越容易。

广泛的数据测量和分析功能

1.实时远程控制和监测

横河的高精度功率分析仪、示波记录仪和示波器可以通过IS8000进行远程操作、监视和配置。还可以控制扩展选件和第三方高速摄像机，以大大减轻对各种仪器进行操作和管理的负担，轻松测量功率、物理现象、视频和控制信号。

2.FFT和运算功能

IS8000最多可测量16个FFT过程，提供各种分析功能，用于自动计算频率和积分值，以及滤波处理。

主要目标市场

电动和混合动力汽车

电力电子行业中的电子设备、电源和变频器

电子行业中的家用电器和空调

机电一体化行业中的工业设备

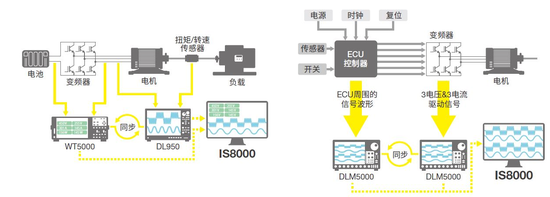

在兼容性方面，IS8000可与DL950、WT5000高精度功率分析仪和DLM5000示波器完美运行，从而帮助客户更有效地开发产品。
