2021年04月01日 | 为什么选择 FieldFox 手持式分析仪？- 更宽带宽，更高精度

无论细分领域是哪一方面，整个通信行业都在以前所未有的方式迎接无线技术。5G 将彻底改变人与 人、机器与机器以及人与机器之间的通信，它将使工业 4.0（也就是人们常说的第四次工业革命）变为现实。 5G 不仅适用于商业通信，其更高的容量、即时感应能力以及超快的速度也将彻底改变军事通信模式。

目前在射频和微波通信领域呈现的三大发展趋势包括：

• 更宽的带宽
• 更高的工作频率
• 有源天线系统，如相控阵天线。

这些趋势的目标都是为了提高网速，降低网络延迟；不过，它们也给负责设计和维护网络的射频工程师 和技术人员带来了更严峻的挑战，包括：

• 由于信号持续时间短，干扰变得更难以检测
• 微波和毫米波信号很容易被阻挡，且覆盖范围有限
• 需要优化相控阵天线的信号波束，使其能够覆盖预定的区域，而不会出现漏洞

面对宽带、微波和毫米波通信的新动态，是德科技开发了新一代 FieldFox 微波分析仪，它拥有 100 MHz 的实时带宽和高达 26.5 GHz 的频率范围。

为了满足 5G、卫星通信和车载雷达行业对毫米波 频率的要求，FieldFox 还能通过添加下变频器，将频率范围轻松扩展至 110 GHz。FieldFox 也是业界 功能最全面的手持式分析仪，它能支持 20 多种关键的射频和微波仪器功能，包括信号分析仪、全 2 端口矢量网络分析仪、实时频谱分析仪、无线解调、连续波信号源、功率计等仪器的功能，全都汇集 到这个综合型外场验证套件中。

为什么选择 FieldFox 手持式分析仪？

• 它是适用于 5G 外场部署和测试的理想工具，拥有 100 MHz 实时带宽和空中（OTA）测量功能

• 它支持相控阵天线，使 5G、卫星通信和雷达应用中的操作人员能够进行真正的射频覆盖范围测量和波束赋形验证

• 宽带捕获和记录完全校正的 IQ 数据，这一功能使外场信号监测工作显著简化

• 通过频谱分析、完整的 2 端口 VNA、功率计、脉冲和噪声系数等测量，以及测量结果与实验室台式仪器的关联，您可以更高效地诊断雷达和电子战系统

• 手持式分析仪专为在最恶劣的环境中工作而设计，耐用性值得信赖

利用是德科技传统的领先测量技术

FieldFox 手持式分析仪使行业标准台式分析仪的精度与您形影不离。FieldFox 的一致性水平相比其他手持式分析仪更胜一筹，保证您对测量结果充满信心。

在仪器内部，我们引进了是德科技高性能 VNA 历经考验的优秀算法。我们还在分析仪中内置了标准件，避免了您将校准套件带到外场的麻烦，这不仅简化了校准流程，还达到了减轻您的负重的目的。

为增强频谱分析能力，FieldFox 还提供与是德科技信号分析仪一样的 PowerSuite 测量，对信道化通信系统执行快速、精确的一键式表征。 InstAlign 功能可以帮助您在外场快速、精确地进行功率测量，不受测量期间温度波动的影响。

FieldFox 手持式分析仪 为测试测量行业带来的创新

业内精度最高的手持式 RTSA - 100 MHz 实时带宽，5.52 us POI
电缆和天线分析仪 - 通过单次扫描进行 DTF 和 TDR 测量
矢量网络分析仪 - 动态范围高达 115 dB
频谱分析仪 - ± 0.3 dB 绝对幅度精度

FieldFox 手持式分析仪 - 提供型号齐全的手持式分析仪，供您灵活选用

电缆和天线分析仪

• 故障点距离（DTF）和回波损耗/VSWR
• 1 端口电缆损耗、2 端口插入损耗和时域反射计（TDR）
• 单次扫描 DTF 和 TDR 可以确定故障点的位置和中断性质，例如短路、开路或进水

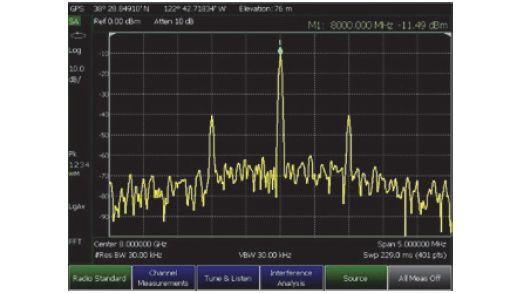

频谱分析仪

• 借助 InstAlign1，可以实现高达 ± 0.3 dB 的卓越幅度精度 ― 无需预热
• 跟踪发生器、独立信号源和前置放大器均覆盖整个频率范围
• 信道功率（CHP）、占用带宽（OBW）、干扰分析、模拟解调

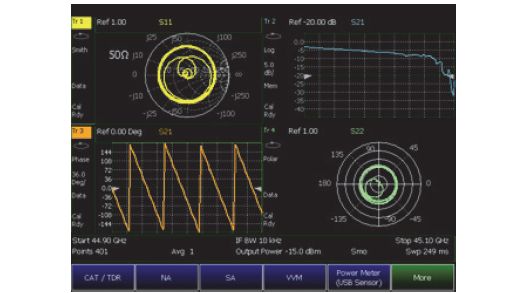

矢量网络分析仪

•能够测量全部四个 S 参数、幅度和相位
•高达 117 dB 系统动态范围
•时域分析、混合模式反射 S 参数
•CalReady、QuickCal、全 2 端口校准、TRL、波导校准、电子校准支持以及引导式校准向导

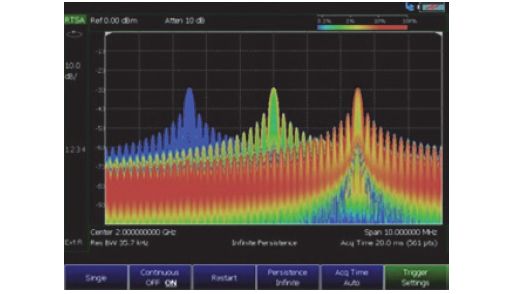

实时频谱分析仪 （RTSA）

•利用最大 100 MHz 实时带宽和全幅度精度，能够以 100% POI 捕获最短 5.52 µs 的信号
•显示最短 47 ns 的小信号，不受幅度精度的影响
•使用频谱密度视图检测大功率发射机中出现的低电平信号

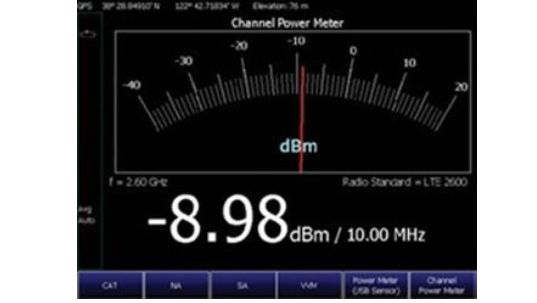

内置功率计

• 在已界定的带宽范围内进行功率测量，无需外部传感器
• 便于查看的模拟和数字显示
• 使用 InstAlign 时可达到 ± 0.3 dB 的精度

使用 USB 功率传感器进行功率测量

• 在连续波频率上执行精确的绝对功率测量
• 扫频功率测量
• 频偏功能，可用于转换器测试

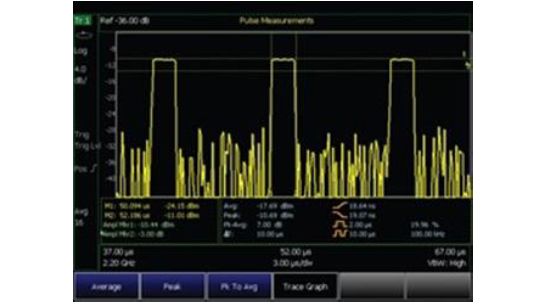

使用 USB 峰值功率传感器进行脉冲测量

• 峰值功率、平均功率和峰均功率比测量
• 脉冲包络表征
• 用于雷达脉冲分析的便携式解决方案

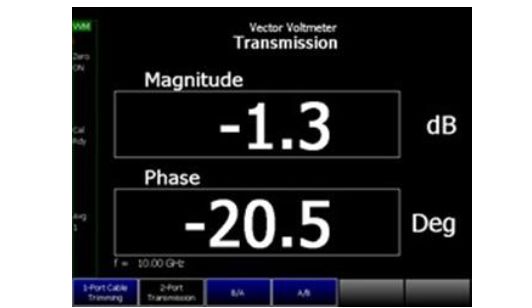

矢量电压表

• 电缆整理、相移和电长度测量
• A/B 和 B/A 比率测量
• 功能与 HP 8508A VVM 类似

扩展范围传输分析（ERTA）

• 对测试端口间的长距离原位电缆执行标量插入损耗测量
• InstAlign 可执行精确的微波测量，无需预热
• 使用 ERTA 的频偏功能进行转换器测试

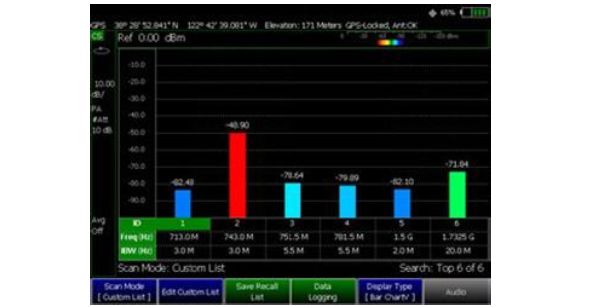

信道扫描仪

• 测量多达 20 个信道的信道功率
• 每个信道的频率和带宽设置均可自定义
• 带有地理标记的数据记录功能

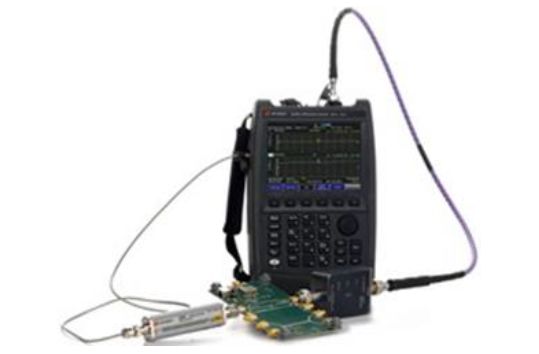

噪声系数（NF）

• 便于携带，可以对放大器和上、下变频器以及转换器进行 Y因子噪声系数测量
• 自动积分模式可以优化增益，避免为了实现抖动目标而花费大量时间进行压缩和测量
• 用户可定义的损耗补偿可以对被测器件前后的损耗（dB）进行补偿
• 内置不确定度计算器在迹线数据上显示重叠的竖条，表示通过计算得出的测量不确定度
• 支持 Keysight 346A/B/C/K40/K01 等型号的噪声源和U7227A/C/F 或 U7228A/C/F 等型号的外部前置放大器

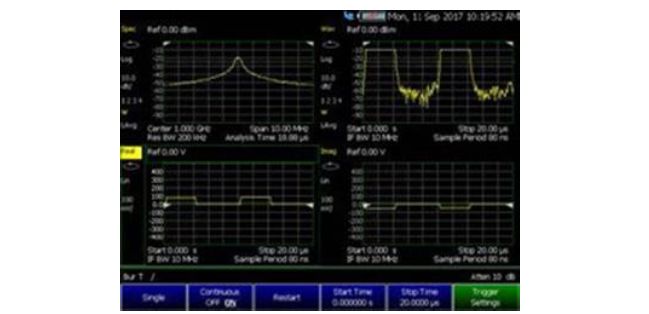

I/Q 分析仪（IQA）

• 提供分析带宽高达 100 MHz 的频域和时域测量
• I/Q 捕获参数包括捕获时间、采样率、采样周期和捕获采样数
• 您可以根据需要量身定制显示窗口，最多可以同时显示 4 个测量视图，包括多个测量域
• 通过多种特性（例如在捕获前进行幅度和中频校准等）进一步增强性能
• I/Q 捕获数据文件类型包括：CSV 、文本（TXT ）、 SDF （与 89600 VSA 软件兼容）、MATLAB （MAT）
• 要求使用频谱分析仪选件（ N9912A 不支持）

89600 VSA 软件连接

• 基于 Windows 的软件 ，适用于信号解调和矢量信号分析
• 已连接的 VSA 软件可在外部 PC 或平板电脑上运行
• 发射信号质量验证
• 分析带宽：100 MHz
• 频谱图、IQ 星座图、误差矢量幅度（EVM）、时域波形和频率误差显示视图
• 记录信号的 IQ 数据以进行离线处理或回放
• Keysight 89601B，需要在 FieldFox 上采用频谱分析仪模式

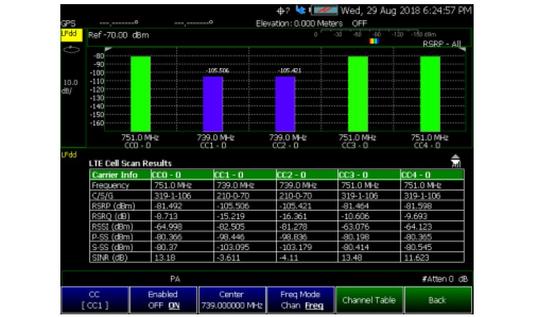

空中（OTA）

• 为基站下行链路多径和多小区环境提供便携式空中（OTA） LTE FDD 和 5GTF 测量
• 对下行链路的主要和次要同步信号（PSS 和 SSS）进行调制分析
• 提供关键性能指标（KPI）的扫描结果，包括小区 ID、 RSRP、RSRQ、RSSI、PSS、SSS、SINR 和频率误差
• 可配置显示界面，可提供多达四个窗口，包括表格、柱形图、幅度频谱和条形图数据格式
• 支持记录、调用和回放包含地理位置信息的数据，以进行后期分析（CSV 或 KML 文件格式）

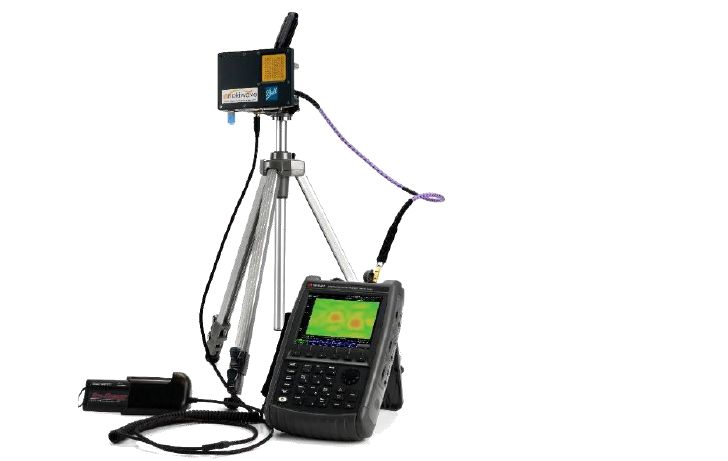

相控阵天线支持

• 通过从基站测量各方位角和俯仰角上的信号功率电平，了解gNB 波束特征
• 利用综合的射频探头和相控阵天线解决方案捕获 gNB 辐射的能量，降低测量复杂度
• 校准过的毫米波相控阵天线可仿真 5G 用户设备（UE）的天线性能
• 相控阵性能验证可显示视轴、兼容北斗的极化天线方向图和热图（方位角与俯仰角）
• 电池供电，无风扇或通风口，设计达到 IP53 防护等级，可以在任何条件下测试 5G gNB

创建适合自身应用的配置

选择当前需要的功能，并在未来根据需求变化添加其他功能：特性可通过软件许可证密钥现场升级并添加。射频和微波分析仪在本节中称为综合分析仪。

电缆和天线分析仪

50% 到 60% 的微波链路设备问题都与电缆、天线和连接器有关。如果馈线性能降低，可能就会带来覆盖范围缩小、链路故障以及接收机路径的灵敏度下降等问题。为了避免微波链路的质量问题，必须确保电缆和天线系统处于良好的工作状态。FieldFox 能够提供所有必要的测量，对这些系统进行故障诊断和维护。

插入损耗和电缆损耗

插入损耗或电缆损耗可以表征跳线电缆、馈电电缆、双工器的损耗或塔顶放大器（TMA）的增益。使用 FieldFox 可以测量 1 端口电缆损耗和 2 端口插入损耗。另外，使用 FieldFox 的扩展范围传输分析（ERTA）选件，还可以对长有损电缆进行原位测量。

回波损耗/VSWR

回波损耗（RL）或 VSWR 是测量和验证电缆和天线系统的最重要参数。测量结果能够反映系统的功率传输效率。

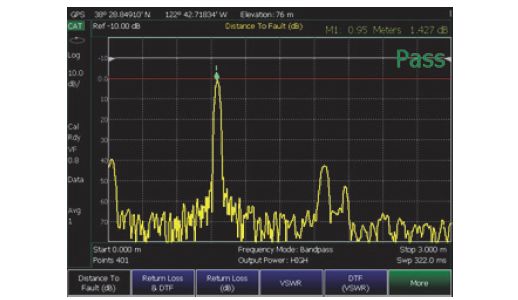

故障点距离（DTF）和时域反射计（TDR）

DTF 帮助您确定馈电线上的断点位置。TDR 帮助您确定断点的性质，例如短路、开路或进水。

FieldFox 可以同时进行 RL 和 DTF 两项测量。它将帮助您确定电缆和天线系统中究竟发生了什么故障导致整体系统的性能下降。内置电缆编辑器使您能够现场编辑现有的电缆类型，重新对它们进行命名，并另存为新的电缆类型。

通过单次扫描进行 DTF 和 TDR 测量

FieldFox 的选件 TDR 可以进行 RL 和 DTF 测量。TDR 测量电缆上的阻抗变化，帮助用户识别特定故障；RL 用于分析失配问题；DTF 用于指示故障和不良连接。FieldFox 是少有的能够通过单次扫描进行 DTF 和 TDR 测量的手持式仪器。
