2021年08月11日 | 信号发生器输出幅值与输出阻抗的关系

2021-08-11 来源：eefocus

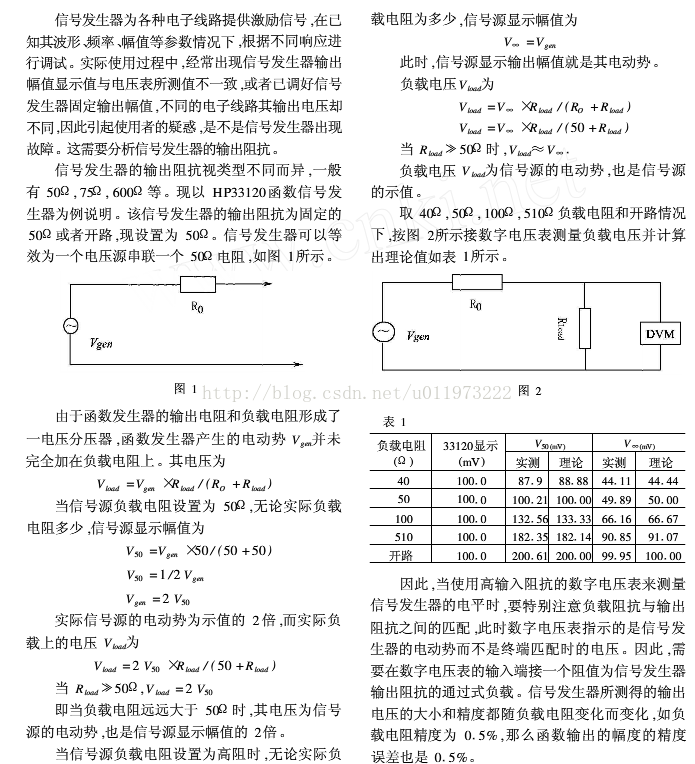

输出负载

以Aglient33500B信号发生器为例：他的输出阻抗固定位50欧姆

输出负载(Output Channel Load)改变不改变输出阻抗和实际输出电压，只是改变显示的数字。

屏幕显示的是在给定的“输出负载”下在输出端口测量的电压值。

集总电路（类似接电阻，低频）

设置的输出幅度（信号源显示的电压）	内部源的电压	设定的输出负载	实际接的负载	输出端口实际的电压
1	2	50	50	1	正确接法
1	2	50	High-Z	2	实际和显示不一致，不正确
1	1	High-Z	50	0.5	实际和显示不一致，不正确
1	1	High-Z	High-Z	1	正确设置

接传输线：（高频）

（A都是0.5，因为信号源内阻和传输线都是50欧姆）

设置的输出幅度（信号源显示的电压）	内部源的电压	设定的输出负载	实际接的负载	出端口实际的电压	示波器测量的电压
1	2	50	50欧姆传输线到示波器，示波器端加50欧姆终结	不反射， A=0.5 电压=1	T=1 AHT=1
1	2	50	50欧姆传输线到示波器	A=0.5 R2=1 电压= A + AHR2H =2	A=0.5 T=2 AHT=2	不正确
1	1	High-Z	50欧姆传输线到示波器，示波器端加50欧姆终结	A=0.5 电压=0.5	T=1 AHT=0.5	不正确
1	1	High-Z	50欧姆传输线到示波器	A=0.5 R2=1 电压= A + AHR2H =1	A=0.5 T=2 AHT=1

注：示波器内阻为1M，假设传输线无损耗

如何设置输出阻抗总结：

1. 如果是接电阻：

如果接50欧姆负载，就要设置OutputChannel Load为50欧姆。

如果接高阻负载，就要设置OutputChannel Load为高阻。

（废话）

2. 如果是接无损传输线：依赖于是否加端接。

如果末端加了端接，就要设置输出为50欧姆。

如果末端没有端接，就要设置高阻。

可以把无损耗的传输线，看成透明的。只是把电压从一个地方传到另外一个地方。

这结论的是基于信号源内阻是50欧姆得出的。（即源端端接）

实际上，从传输线理论来说，对于电平传输来说，无损传输线都是透明的，不恰当的端接只是产生了过冲和振铃，最终的电平都相当于把目的端直接连接到源端。
