具体实现功能
系统由STC89C52单片机+5乘4按键模块+LCD1602液晶显示屏+电源构成。
具体功能：
利用输入采用5×4矩阵键盘，可以进行加、减、乘、除等十几种数字运算，并在LCD1602上显示操作过程及结果。
设计背景
当今社会，随着人们物质生活的不断提高，电子产品已经走进了家家户户，无论是生活或学习，还是娱乐和消遣几乎样样都离不开电子产品，大型复杂的计算能力是人脑所不能胜任的，而且人脑比较容易出错。计算器作为一种快速通用的计算工具方便了用户的使用。计算器可谓是我们最亲密的电子伙伴之一。本设计着重在于分析计算器设计开发过程中的环节和步骤，并从实践经验出发对计算器设计做了详细的分析和研究。
本设计是以单片机为核心的计算器模拟系统设计，输入采用5×4矩阵键盘，可以进行加、减、乘、除等数字运算，并在LCD1602上显示操作过程。
设计原理
利用矩阵键盘进行按键的输入，通过对矩阵键盘的扫描，获取用户的输入，并实时的显示在1602液晶上，每次获取到输入时，根据软件设计的相应方法对输入进行处理、运算，输入结束后（以“=“为标志），将最终的运算结果输出的液晶上。
软件设计
软件编程平台选择最常用的keil软件。由于该程序并未涉及到底层的驱动问题，因此选择方便快捷的C语言编程。在编程中，将该程序分为四个模块：延时模块、1602显示模块、用于处理计算表达式的对战模块及主函数模块。采用模块化设计，方便调试与理解。
原理图

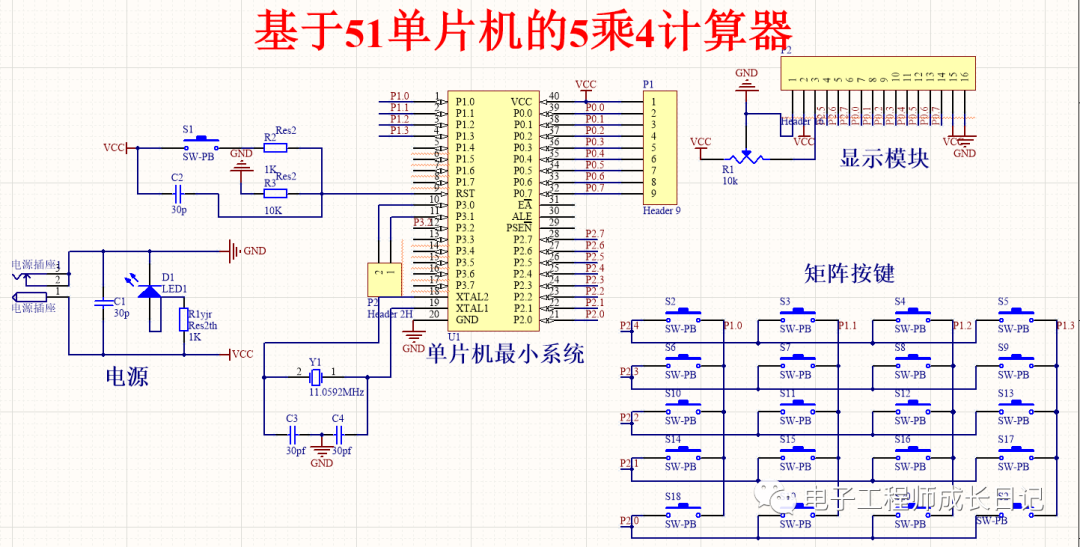

本系统原理图设计采用Altium Designer19，具体如图。
程序

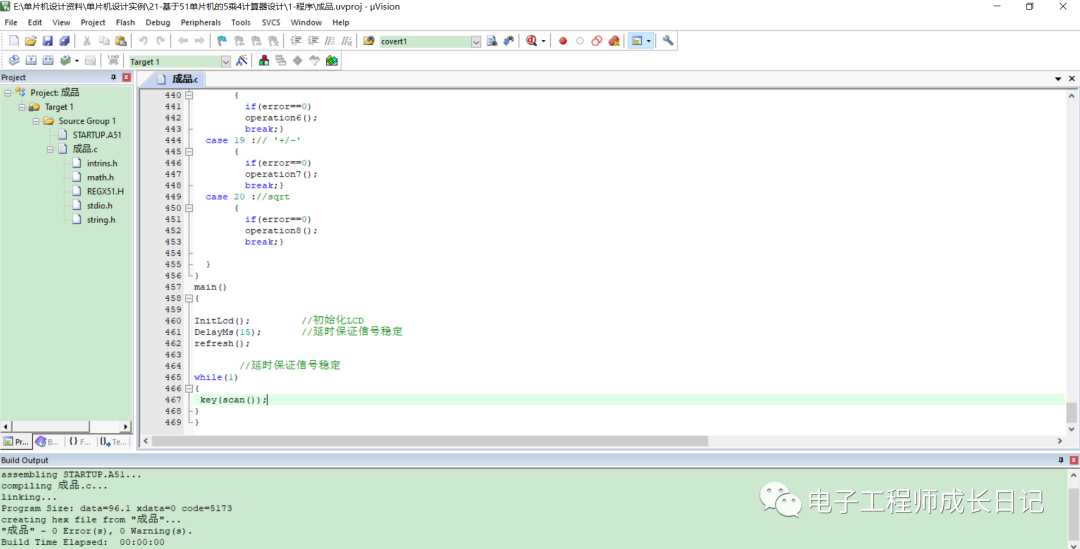

本设计利用KEIL5软件实现程序设计，具体如图。
仿真实现

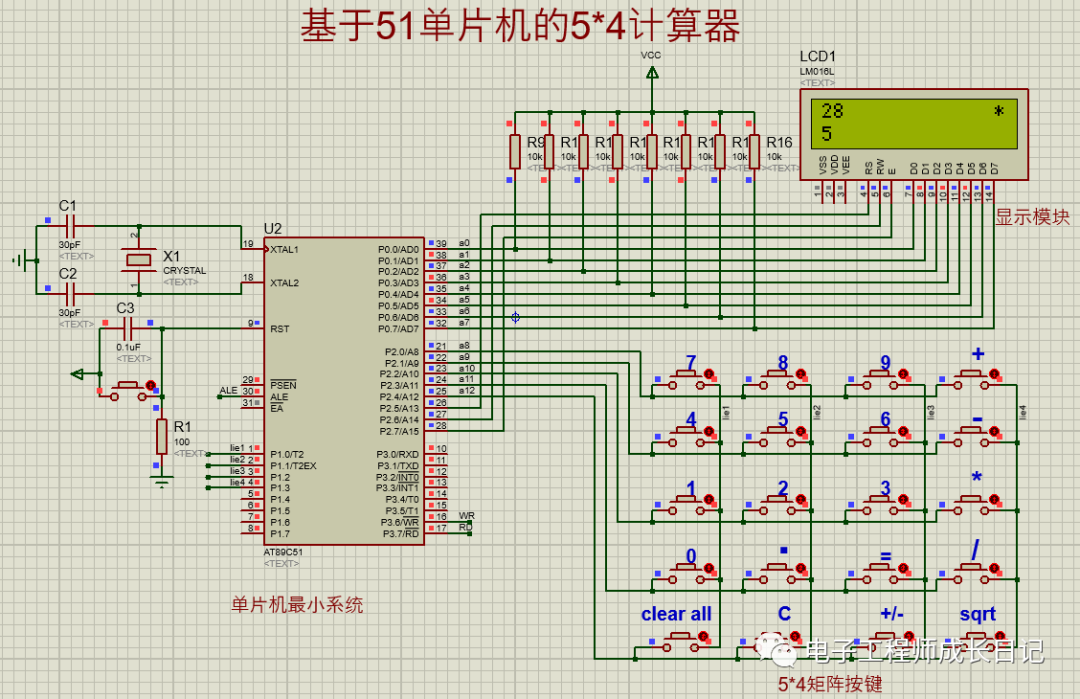

本设计利用protues8.7软件实现仿真设计，具体如图。
