2021年09月22日 | 【STM32平衡小车】PC端上位机协议及代码

一、代码再现

DataScope_DP.c

#include "DataScope_DP.h"

unsigned char DataScope_OutPut_Buffer[42] = {0};    //串口发送缓冲区

//函数说明：将单精度浮点数据转成4字节数据并存入指定地址

//附加说明：用户无需直接操作此函数

//target:目标单精度数据

//buf:待写入数组

//beg:指定从数组第几个元素开始写入

//函数无返回

void Float2Byte(float *target,unsigned char *buf,unsigned char beg)

{

    unsigned char *point;

    point = (unsigned char*)target;   //得到float的地址

    buf[beg]   = point[0];//同时也也可以看出STM32是小端模式

    buf[beg+1] = point[1];

    buf[beg+2] = point[2];

    buf[beg+3] = point[3];

}

//函数说明：将待发送通道的单精度浮点数据写入发送缓冲区

//Data：通道数据

//Channel：选择通道（1-10）

//函数无返回

void DataScope_Get_Channel_Data(float Data,unsigned char Channel)

{

if ( (Channel > 10) || (Channel == 0) ) return;  //通道个数大于10或等于0，直接跳出，不执行函数

else

{

switch (Channel)

{

case 1:  Float2Byte(&Data,DataScope_OutPut_Buffer,1); break;

case 2:  Float2Byte(&Data,DataScope_OutPut_Buffer,5); break;

case 3:  Float2Byte(&Data,DataScope_OutPut_Buffer,9); break;

case 4:  Float2Byte(&Data,DataScope_OutPut_Buffer,13); break;

case 5:  Float2Byte(&Data,DataScope_OutPut_Buffer,17); break;

case 6:  Float2Byte(&Data,DataScope_OutPut_Buffer,21); break;

case 7:  Float2Byte(&Data,DataScope_OutPut_Buffer,25); break;

case 8:  Float2Byte(&Data,DataScope_OutPut_Buffer,29); break;

case 9:  Float2Byte(&Data,DataScope_OutPut_Buffer,33); break;

case 10: Float2Byte(&Data,DataScope_OutPut_Buffer,37); break;

}

}

}

//函数说明：生成 DataScopeV1.0 能正确识别的帧格式

//Channel_Number，需要发送的通道个数

//返回发送缓冲区数据个数

//返回0表示帧格式生成失败

unsigned char DataScope_Data_Generate(unsigned char Channel_Number)

{

if ( (Channel_Number > 10) || (Channel_Number == 0) ) { return 0; }  //通道个数大于10或等于0，直接跳出，不执行函数

else

{

DataScope_OutPut_Buffer[0] = '$';  //帧头

switch(Channel_Number)

{

case 1:   DataScope_OutPut_Buffer[5]  =  5; return  6;

case 2:   DataScope_OutPut_Buffer[9]  =  9; return 10;

case 3:   DataScope_OutPut_Buffer[13] = 13; return 14;

case 4:   DataScope_OutPut_Buffer[17] = 17; return 18;

case 5:   DataScope_OutPut_Buffer[21] = 21; return 22;

case 6:   DataScope_OutPut_Buffer[25] = 25; return 26;

case 7:   DataScope_OutPut_Buffer[29] = 29; return 30;

case 8:   DataScope_OutPut_Buffer[33] = 33; return 34;

case 9:   DataScope_OutPut_Buffer[37] = 37; return 38;

case 10:  DataScope_OutPut_Buffer[41] = 41; return 42;

}

}

return 0;

}

DataScope_DP.h

#ifndef __DATA_PRTOCOL_H

#define __DATA_PRTOCOL_H

extern unsigned char DataScope_OutPut_Buffer[42];    //待发送帧数据缓存区

void DataScope_Get_Channel_Data(float Data,unsigned char Channel);    // 写通道数据至 待发送帧数据缓存区

unsigned char DataScope_Data_Generate(unsigned char Channel_Number);  // 发送帧数据生成函数

#endif

Minibalance.c

#include "sys.h"

#include "DataScope_DP.h"

unsigned char i;          //计数变量

unsigned char Send_Count; //串口需要发送的数据个数

static float a;

int main(void)

{

Stm32_Clock_Init(9);            //系统时钟设置

delay_init(72);                 //延时初始化

uart_init(72,128000);           //初始化串口1

while(1)

{

a+=0.1;

if(a>3.14)  a=-3.14;

DataScope_Get_Channel_Data(500*sin(a), 1 );

DataScope_Get_Channel_Data(500*tan(a), 2 );

DataScope_Get_Channel_Data(500*cos(a), 3 );

DataScope_Get_Channel_Data(100*a , 4 );

DataScope_Get_Channel_Data(0, 5 );

DataScope_Get_Channel_Data(0, 6 );

DataScope_Get_Channel_Data(0, 7 );

DataScope_Get_Channel_Data(0, 8 );

DataScope_Get_Channel_Data(0, 9 );

DataScope_Get_Channel_Data(0, 10);

Send_Count = DataScope_Data_Generate(10);

for( i = 0 ; i < Send_Count; i++)

{

while((USART1->SR&0X40)==0);

USART1->DR = DataScope_OutPut_Buffer[i];

}

delay_ms(50); //20HZ

}

}

二、快速上手

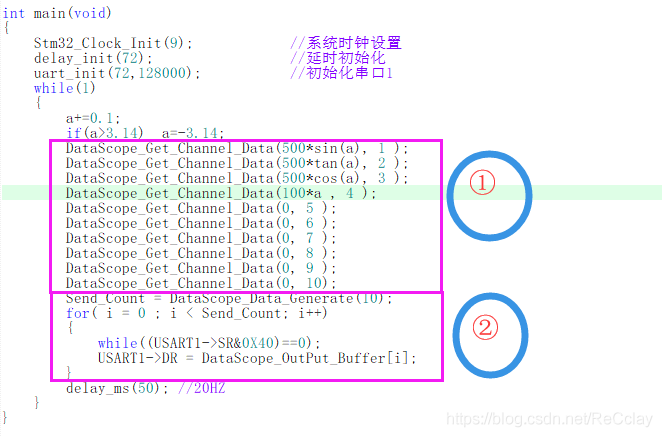

波特率 128000

①处对应10个通道要显示的数据。

②处对应要显示的总共通道数！

三、代码解读

协议：

上位机通信的数据帧长度固定为 4*N+1，帧数据字节之间传输延时不可超过 1ms，否则将认为当前帧结束，UI 刷新没有限制显示延时。

串口发送缓冲区一共开了42个字节，其实用到的只有41个。每个channel占用4个，共10个channel，再加一个帧头$。 然后用哪个通道，就不断哪个通道对应的4字节就行。比如我一直用4通道(1~10)，那么对应的串口发送缓冲区的位置是13-16！

知道上面两条，以上的代码就很好理解了！

平台是基于STM32F103C8T6，资料可从这里下载链接：链接，提取码：qskh
