2021年09月29日 | 基于51的单片机GPS定位系统设计
2021-09-29 来源：eefocus
一.硬件方案

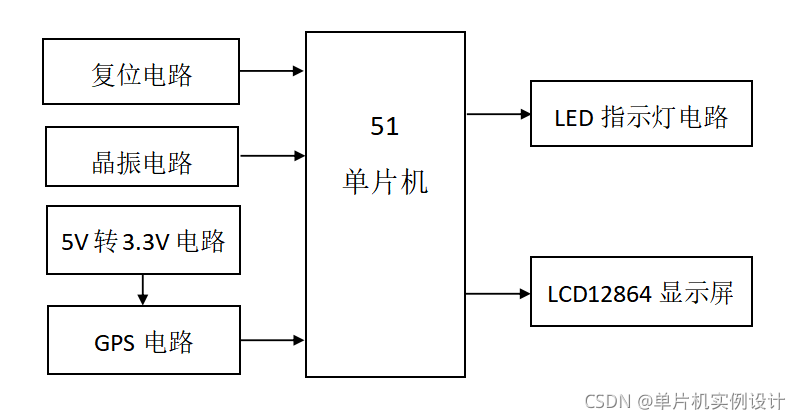

本设计主要是制作出一款基于51单片机的GPS定位器，根据设计需求，硬件部分主要由51单片机+GPS定位模块+LCD12864液晶+LED指示灯+3.3V稳压电路+天线设计而成；如图：
二.设计功能
（1）单片机选用：51单片机(STC89C51/52、AT89C51/52、AT90C51/52均可兼容)，GPS定位模块（带天线）。
（2）采用LCD12864液晶显示当前的时间、日期、经度、速度、航向、高度、海拔等信息。
（3）采用了3颗LED指示灯，红灯为GPS接收数据指示灯，黄灯为GPRNC数据有效指示灯，绿灯为GPGGA数据有效指示灯。
三.设计原理图

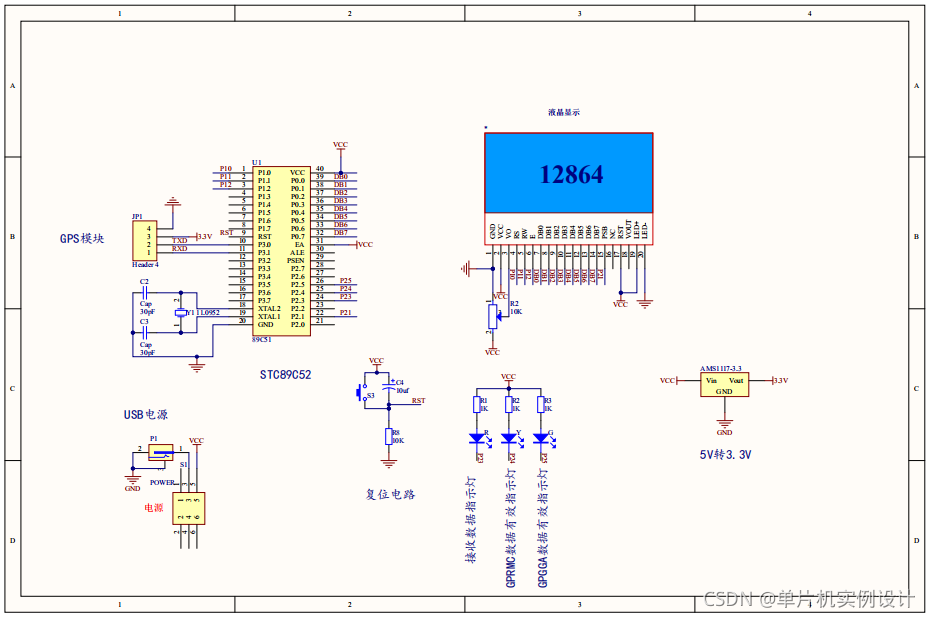

（1）原理图主要采用AD软件进行设计,如图：

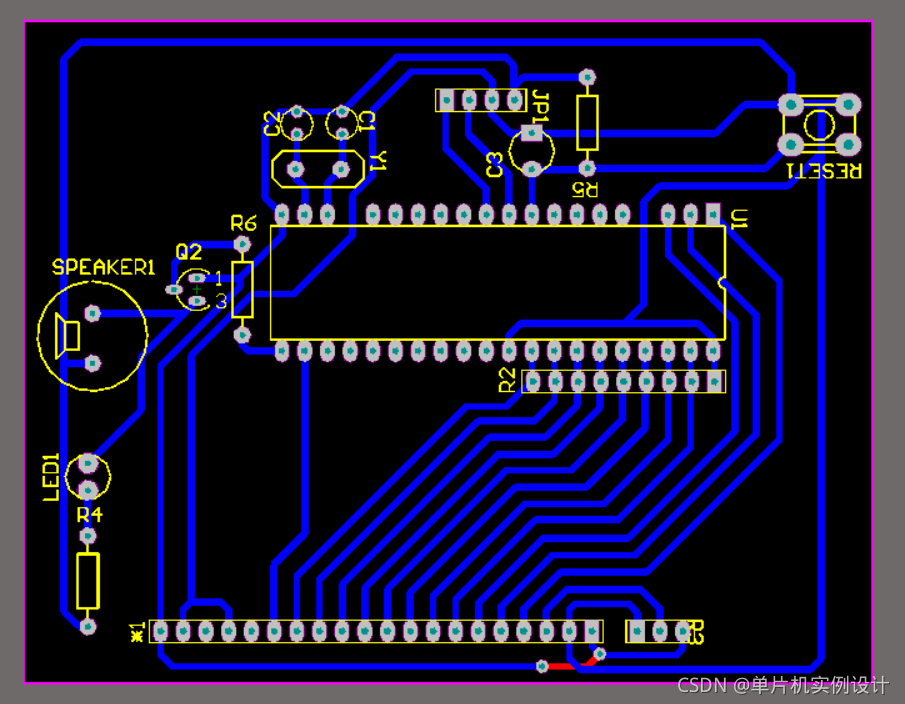

（2）PCB图如下：
四.软件设计
主程序源码
/****************************************
主函数
/****************************************/
void main(void)
{
uchar error_num = 0;
Uart_Init(); //初始化串口
Lcd_Init(); //初始化LCD
GPS_Init(); //初始化GPS
rev_stop=0;
REV_NO;
while(1)
{
if (rev_stop) //如果接收完一行
{
TR0 = 1; //开启定时器
REV_YES;
if (change_page % 2 == 1) //换页
{
if (GPS_GGA_Parse(rev_buf, &GPS)) //解析GPGGA
{
GGA_YES;
GPS_DisplayTwo(); //显示第二页信息
error_num = 0;
gps_flag = 0;
rev_stop = 0;
REV_NO;
}
else
{
error_num++;
if (error_num >= 20) //如果数据无效超过20次
{
GGA_NO;
error_num = 20;
GPS_Init(); //返回初始化
}
gps_flag = 0;
rev_stop = 0;
REV_NO;
}
}
else
{
if (GPS_RMC_Parse(rev_buf, &GPS)) //解析GPRMC
{
RMC_YES;
GPS_DisplayOne(); //显示GPS第一页信息
error_num = 0;
gps_flag = 0;
rev_stop = 0;
led1 = 1;
}
else
{
error_num++;
if (error_num >= 20) //如果数据无效超过20次
{
RMC_NO;
error_num = 20;
GPS_Init(); //返回初始化
}
gps_flag = 0;
rev_stop = 0;
REV_NO;
}
}
}
}
}
————————————————
版权声明：本文为CSDN博主「单片机实例设计」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/eletronicfish/article/details/120240891
