一、ARMv7 Cortex-A系列处理器寄存器组介绍及其功能介绍

1. ARMv7 Cortex-A处理器一般共有37寄存器，其中包括:

（1） 31个通用寄存器，包括PC(程序计数器)在内，都是32位的寄存器。

（2） 6个状态寄存器，都是32位的寄存器。

2. ARMv7 Cortex-A系列处理器的模式

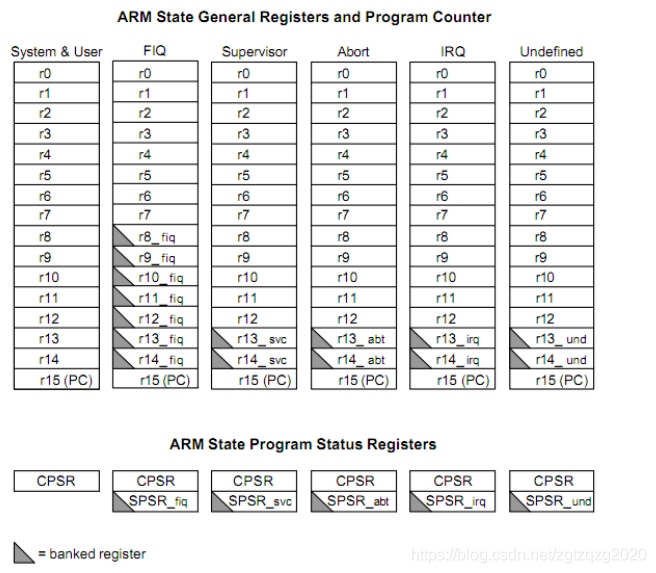

ARMv7 Cortex-A系列处理器共有7种处理器模式分别是：用户模式(User)、快速中断模式（FIQ）、普通中断模式（IRQ）、管理模式（Supervisor SVC）、数据访问中止模式（Abort）、未定义指令中止模式（Undefined）、系统模式（System）。在每一种处理器模式中有一组相应的寄存器。在任意一种寄存器模式下，可见的寄存器包括15个通用寄存器（R0~R14）、程序计数器（PC）、一个或者两个状态寄存器（CPSR、SPSR）。在所有寄存器中，有些是各个模式共用同一个物理寄存器，有些寄存器是各个模式自己拥有独立的物理寄存器。各种模式下的寄存器组如下入所示。

其中R0~R3主要用于子程序间传递参数，R4~R11主要用于保存局部变量，但在Thumb程序中，通常智能使用R4~R7来保存局部变量；R12（Intra-Procedure-call scratch register，详细介绍参见"Procedure Call Standard for the ARM Architecture",）用作子程序间的scratch 寄存器，即IP；R13通常用作栈指针，即SP；R14寄存器又被称为连接寄存器，即LR，用于保存子程序以及中断的返回地址；R15用作程序计数器（PC），由于ARM采用流水线机制，PC的值当前正在指令地址加8个字节，即PC指向当前指令的下两条指令地址。CPSR和SPSR都是程序状态寄存器，其中SPSR是用来保存中断前的CPSR中的值，一边在中断返回后恢复处理器状态。

3. CPSR寄存器详解

所有处理器模式下都可访问当前程序状态寄存器CPSR。CPSR中包含条件码标志、中断禁止位、当前处理器模式以及其他状态和控制信息。在每种异常模式下都有一个对应的程序状态寄存器SPSR。当异常出现时，SPSR用于保存CPSR的状态，以便异常返回后恢复异常发生时的工作状态。

（1）条件码标志

程序状态寄存器CPSR的最高4位N、Z、C、V是条件码标志。ARM的大多数指令可条件执行，即通过检测这些条件码标志来决定程序指令如何执行。

各个标志的含义如下：

N：在结果有符号的二进制补码的情况下，如果结果为负数，则N=1；如果为非负数，则N=0.

Z：如果结果为0，则Z=1；如果结果为非零，则Z=0；

C：其设置分一下几种情况：

（1）对于加法指令（包括比较指令CMN），如果产生进位，则C=1；否则C=0。

（2）对于减法指令（包括比较指令CMP），如果产生借位，则C=0；否则C=1。

（3）对于有移位操作的非法指令，C为移位操作中最后移出位的值。

（4）对于其他指令，C通常不变。

V：对于加减法指令，在操作数和结果是有符号的整数时，如果发生溢出，则V=1;如果无溢出发生，则V=0;对于其他指令，V通常不发生变化。

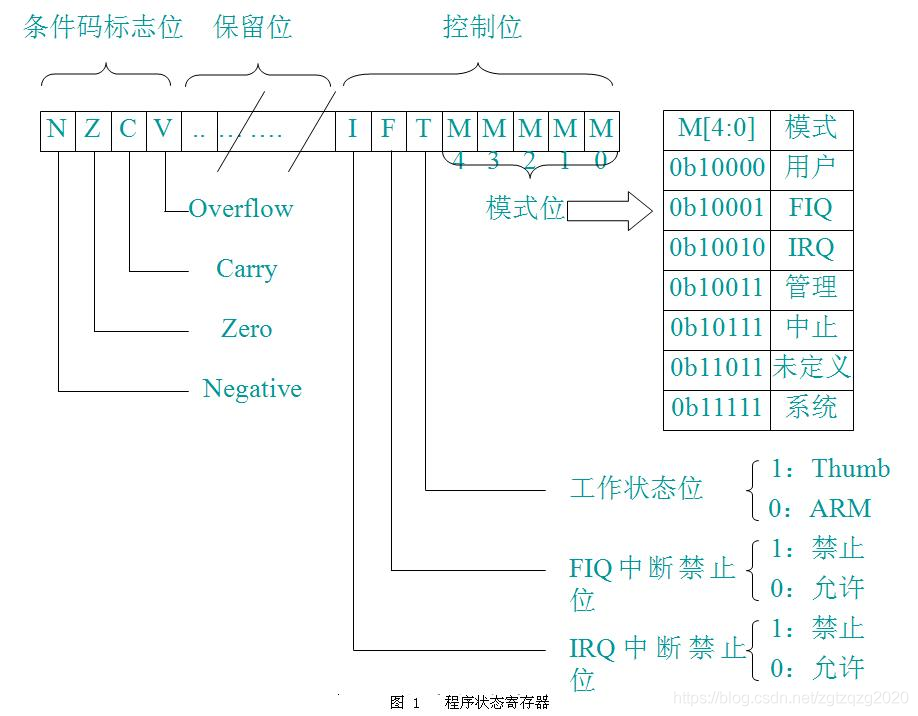

（2）控制位的作用在上图中可以看出来。

4. CPSR与CPSR_c的区别

CPSR有4个8位区域：标志域（F）、状态域（S）、扩展域（X）、控制域（C）.

C控制域屏蔽字节（CPSR[7：0]）

X扩展域屏蔽字节（CPSR[15：8]）

S状态域屏蔽字节（CPSR[23：16]）

F标志域屏蔽字节（CPSR[31：24]）

常用于MRS或MSR指令，用于CPSR的值转移到寄存器或把寄存器的内容加载到CPSR中。如：

MSR CPSR_c ， #0xd3

二、Linux ARMv7 Cortex-A系列处理器中断向量表处理和代码分析

1. ARMv7 Cortex-A系列处理器打开关闭irq中断

ARMv7 Cortex-A系列处理器打开关闭irq中断是通过改变CPSR寄存器的bit7位完成的。

开启和关闭当前处理器的本地中断，会产生中断信号，但不处理。

local_irq_disable()关闭中断指令：cpsid i;

local_irq_enable()开启中断指令：cpsie i;

关闭和开启中断，不会产生中断信号。

disable_irq/enable_irq

2. linux系统为了实现异常处理引入了栈帧的概念

// arch/arm/include/uapi/asm/ptrace.h

* This struct defines the way the registers are stored on the

* stack during a system call. Note that sizeof(struct pt_regs)

* has to be a multiple of 8.

#ifndef __KERNEL__

struct pt_regs {

long uregs[18];

};

#endif /* __KERNEL__ */

#define ARM_cpsr uregs[16]

#define ARM_pc uregs[15]

#define ARM_lr uregs[14]

#define ARM_sp uregs[13]

#define ARM_ip uregs[12]

#define ARM_fp uregs[11]

#define ARM_r10 uregs[10]

#define ARM_r9 uregs[9]

#define ARM_r8 uregs[8]

#define ARM_r7 uregs[7]

#define ARM_r6 uregs[6]

#define ARM_r5 uregs[5]

#define ARM_r4 uregs[4]

#define ARM_r3 uregs[3]

#define ARM_r2 uregs[2]

#define ARM_r1 uregs[1]

#define ARM_r0 uregs[0]

#define ARM_ORIG_r0 uregs[17]

//arch/arm/kernel/asm-offsets.c

DEFINE(S_R0, offsetof(struct pt_regs, ARM_r0));

DEFINE(S_R1, offsetof(struct pt_regs, ARM_r1));

DEFINE(S_R2, offsetof(struct pt_regs, ARM_r2));

DEFINE(S_R3, offsetof(struct pt_regs, ARM_r3));

DEFINE(S_R4, offsetof(struct pt_regs, ARM_r4));

DEFINE(S_R5, offsetof(struct pt_regs, ARM_r5));

DEFINE(S_R6, offsetof(struct pt_regs, ARM_r6));

DEFINE(S_R7, offsetof(struct pt_regs, ARM_r7));

DEFINE(S_R8, offsetof(struct pt_regs, ARM_r8));

DEFINE(S_R9, offsetof(struct pt_regs, ARM_r9));

DEFINE(S_R10, offsetof(struct pt_regs, ARM_r10));

DEFINE(S_FP, offsetof(struct pt_regs, ARM_fp));

DEFINE(S_IP, offsetof(struct pt_regs, ARM_ip));

DEFINE(S_SP, offsetof(struct pt_regs, ARM_sp));

DEFINE(S_LR, offsetof(struct pt_regs, ARM_lr));

DEFINE(S_PC, offsetof(struct pt_regs, ARM_pc));

DEFINE(S_PSR, offsetof(struct pt_regs, ARM_cpsr));

DEFINE(S_OLD_R0, offsetof(struct pt_regs, ARM_ORIG_r0));

DEFINE(S_FRAME_SIZE, sizeof(struct pt_regs));

3. ARM异常处理类型和模式

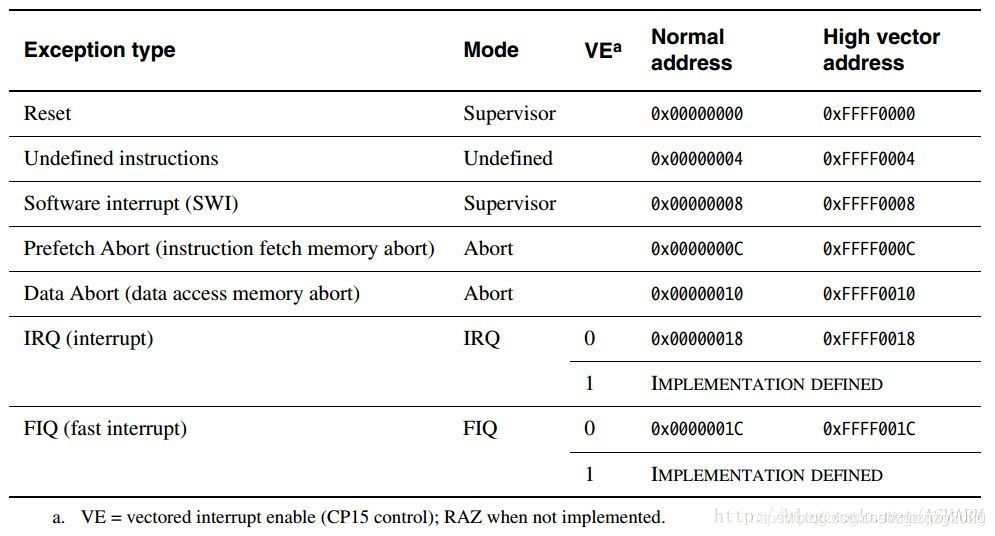

ARM的各种异常类型和每种异常类型处于的处理器模式，如下表所示：

4. ARM中断处理汇编代码分析（基于LINUX 4.4.49内核分析）

4.1 arm中断处理总入口

//arch/arm/kernel/entry-armv.S

*注释：

* 1）ARM架构异常处理向量表起始地址__vectors_start（定义在arch/arm/kernel/vmlinux.lds）.

* 2）ARM架构定义7种异常包括中断、系统调用、缺页异常等，发生异常时处理器会跳转到相应入口。

* 3）异常向量表的起始位置由CP15协处理器的控制寄存器C1的bit13决定：

* v=0，Normal exception vectors, base address 0x00000000. Software can remap this

* base address using the VBAR(CP15 C12寄存器)；

* v=1，High exception vectors, base address 0xFFFF0000-0xFFFF001C. This base address

* is never remapped.

* The primary input VINITHI defines the reset value of the V bit.

* VINITHI: Controls the location of the exception vectors at reset:

* 0 = starts exception vectors at address 0x00000000

* 1 = starts exception vectors at address 0xFFFF0000.

* This pin is only sampled during reset of the processor

.section .vectors, "ax", %progbits

__vectors_start:

W(b) vector_rst

W(b) vector_und

*系统调用入口点：

* __vectors_start + 0x1000 = __stubs_start(由arch/arm/kernel/vmlinux.lds链接脚本可知)

* 此时PC指向系统调用异常的处理入口：vector_swi用户态通过swi指令产生软中断。因为vector_swi系统

* 调用异常代码在（arch/arm/kernel/entry-common.S），其入口地址与异常向量相隔较远，使用b指令无

* 法跳转过去。b指令只能相对当前PC跳转 +/-32M范围）。

W(ldr) pc, __vectors_start + 0x1000

W(b) vector_pabt //取指令异常

W(b) vector_dabt //数据异常--缺页异常

W(b) vector_addrexcptn

W(b) vector_irq //irq中断异常

W(b) vector_fiq

4.2 以vector_irq为例进行深入分析

vector_irq是通过vector_stub宏定义的，vector_stub宏定义尤为关键，ARM任何异常都是通过将r0，lr，spsr保存到异常模式的栈中（每种异常模式都有自己的栈，栈的初始化在cpu_init，见下面分析）， vector_stub通过vector_name实现其功能。

//arch/arm/kernel/entry-armv.S

*注释：

*当irq发生时，硬件自动完成如下操作：

*1. arm在irq模式下有自己的lr寄存器lr_irq、spsr_irq、sp_irq.

* r14_irq = lr_irq = address pf next instruction to be executed+4;

*2. spsr_irq = cpsr,保存了处理器当前的状态，中断屏蔽位以及各种条件标志位,保存后cpsr会切换到

* irq模式。

*3. cpsr[4 ：0] = 0b10010，设置arm为irq模式

*4. cpsr[5] = 0，arm状态执行

*5. cpsr[7] = 1，禁止irq

*6. pc = 0xffff0018(High exception vectors，取决于CP15协处理器的C1寄存器的配置，参看上面的分

* 析), 将pc值设置成异常中断的中断向量地址，即vectot_irq.

* Interrupt dispatcher

vector_stub irq, IRQ_MODE, 4

.long __irq_usr @ 0 (USR_26 / USR_32) 从用户态下进入的irq，执行__irq_usr代码

.long __irq_invalid @ 1 (FIQ_26 / FIQ_32)

.long __irq_invalid @ 2 (IRQ_26 / IRQ_32)

.long __irq_svc @ 3 (SVC_26 / SVC_32) 从内核态下进入的irq，执行__irq_svc代码

.long __irq_invalid @ 4

.long __irq_invalid @ 5

.long __irq_invalid @ 6

.long __irq_invalid @ 7

.long __irq_invalid @ 8

.long __irq_invalid @ 9

.long __irq_invalid @ a

.long __irq_invalid @ b

.long __irq_invalid @ c

.long __irq_invalid @ d

.long __irq_invalid @ e

.long __irq_invalid @ f

sp在不同的模式下有不同寄存器，在cpu_init中进行初始化。

/* arch/arm/kernel/setup.c

* cpu_init - initialise one CPU.

* cpu_init sets up the per-CPU stacks.

void notrace cpu_init(void)

{

#ifndef CONFIG_CPU_V7M

unsigned int cpu = smp_processor_id();

struct stack *stk = &stacks[cpu];

if (cpu >= NR_CPUS) {

pr_crit("CPU%u: bad primary CPU numbern", cpu);

BUG();

}

* This only works on resume and secondary cores. For booting on the

* boot cpu, smp_prepare_boot_cpu is called after percpu area setup.

set_my_cpu_offset(per_cpu_offset(cpu));

cpu_proc_init();

* Define the placement constraint for the inline asm directive below.

* In Thumb-2, msr with an immediate value is not allowed.

#ifdef CONFIG_THUMB2_KERNEL //此宏为定义

#define PLC "r"

#else

#define PLC "I" //表示是立即数，其他定义可以查看GCC ARM C语言嵌入汇编语法

#endif

* setup stacks for re-entrant exception handlers

* 修改几种模式下的sp指向struct stack结构体类型变量stacks中定义的各个变量，每种模式下的栈为3个字

__asm__ (

"msr cpsr_c, %1nt" //msr cpsr_c,(PSR_F_BIT|PSR_I_BIT|IRQ_MODE)切换为irq模式

"add r14, %0, %2nt" //r14 = r +offset(struct stack, irq[0])

"mov sp, r14nt"

"msr cpsr_c, %3nt" //msr cpsr_c,(PSR_F_BIT|PSR_I_BIT|ABT_MODE)切换为abt模式

"add r14, %0, %4nt" //r14 = r +offset(struct stack, abt[0])

"mov sp, r14nt"

"msr cpsr_c, %5nt" //msr cpsr_c,(PSR_F_BIT|PSR_I_BIT|UND_MODE)切换为und模式

"add r14, %0, %6nt" //r14 = r +offset(struct stack, und[0])

"mov sp, r14nt"

"msr cpsr_c, %7nt" //msr cpsr_c,(PSR_F_BIT|PSR_I_BIT|FIQ_MODE)切换为fiq模式

"add r14, %0, %8nt" //r14 = r +offset(struct stack, fiq[0])

"mov sp, r14nt"

"msr cpsr_c, %9" //msr cpsr_c,(PSR_F_BIT|PSR_I_BIT|FIQ_MODE)切换为svc模式

: "r" (stk),
