2021年12月07日 | 第十七章:Android LCD(三):Samsung LCD接口篇
2021-12-07 来源:eefocus
关键词:android LCD控制器 Framebuffer PWM
平台信息:
内核:linux2.6/linux3.0
系统:android/android4.0
平台:samsung exynos 4210、exynos 4412 、exynos 5250
参考:S5PV210显示驱动分析与移植(android)
这篇文章中转载的成分比较多,不过大部分内容是从芯片手册上翻译过来。Framebuffer部分是黄冈老师--《嵌入式Linux之我行》这一系列博客中的,嵌入式Linux之我行这系列博客写的非常精,我刚学习Linux时经常拜读他的博客。这部分内容比较固定,三星的芯片跟新了好多代,不过这部分变化不大,技术是一个积累的过程,感谢那些前辈给我们整理比较好的学习资料,有比较好的技术继承。
这篇从LCD控制器、接口信号硬件接口 寄存器、Framebuffer 、接口函数的实现及寄存器的操作来讲解,同事补充两个知点:如何阅读LCD、PWM概述;
一、 LCD控制器
功能模块的实现其实是芯片里面集成了一个相应的控制器,比如IIC有IIC控制器,UART有UART控制器等,像其他功能模块一样LCD也有一个控制器,来实现图形信息的处理。LCD控制器可以通过编程支持不同LCD屏的要求,例如行和列像素数,数据总线宽度,接口时序和刷新频率等。LCD控制器的主要作用,是将定位在系统存储器中的显示缓冲区中的LCD图像数据传送到外部LCD驱动器,并产生必要的控制信号,例如RGB_VSYNC,RGB_HSYNC, RGB_VCLK等。

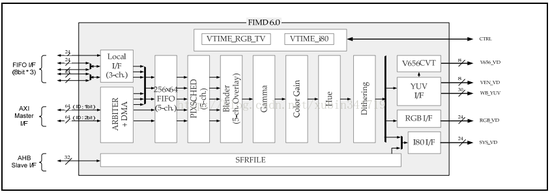

如下图所示,在Exynos4412规格书中截图,LCD控制器的构成。

(下面这部分来自网络翻译,规格书中的描述)
主要由VSFR,VDMA, VPRCS , VTIME和视频时钟产生器几个模块组成:
(1)、VSFR由121个可编程控制器组,一套gamma LUT寄存器组(包括64个寄存器),一套i80命令寄存器组(包括12个寄存器)和5块256*32调色板存储器组成,主要用于对lcd控制器进行配置。
(2)、VDMA是LCD专用的DMA传输通道,可以自动从系统总线上获取视频数据传送到VPRCS,无需CPU干涉。
(3)、VPRCS收到数据后组成特定的格式(如16bpp或24bpp),然后通过数据接口(RGB_VD, VEN_VD, V656_VD or SYS_VD)传送到外部LCD屏上。
(4)、VTIME模块由可编程逻辑组成,负责不同lcd驱动器的接口时序控制需求。VTIME模块产生 RGB_VSYNC, RGB_HSYNC, RGB_VCLK, RGB_VDEN,VEN_VSYNC等信号。
主要特性:
(1)、支持4种接口类型:RGB/i80/ITU 601(656)/YTU444
(2)、支持单色、4级灰度、16级灰度、256色的调色板显示模式
(3)、支持64K和16M色非调色板显示模式
(4)、支持多种规格和分辨率的LCD
(5)、虚拟屏幕最大可达16MB
(6)、5个256*32位调色板内存
(7)、支持透明叠加
二、接口信号
FIMD显示控制器全部信号定义如下所示
Signal | I/O | Description | LCD Type |
LCD_HSYNC | O | 水平同步信号 |
RGB I/F |
LCD_VSYNC | O | 垂直同步信号 | |
LCD_VDEN | O | 数据使能 | |
LCD_VCLK | O | 视频时钟 | |
LCD_VD[23:0] | O | LCD像素数据输出 | |
SYS_OE | O | 输出使能 | |
VSYNC_LDI | O | Indirect i80接口,垂直同步信号 |
i80 I/F |
SYS_CS0 | O | Indirect i80接口,片选LCD0 | |
SYS_CS1 | O | Indirect i80接口,片选LCD1 | |
SYS_RS | O | Indirect i80接口,寄存器选择信号 | |
SYS_WE | O | Indirect i80接口,写使能信号 | |
SYS_VD[23:0] | IO | Indirect i80接口,视频数据输入输出 | |
SYS_OE | O | Indirect i80接口,输出使能信号 | |
VEN_HSYNC | O | 601接口水平同步信号 |
ITU 601/656 I/F |
VEN_VSYNC | O | 601接口垂直同步信号 | |
VEN_HREF | O | 601接口数据使能 | |
V601_CLK | O | 601接口数据时钟 | |
VEN_DATA[7:0] | O | 601接口YUV422格式数据输出 | |
V656_DATA[7:0] | O | 656接口YUV422格式数据输出 | |
V656_CLK | O | 656接口数据时钟 | |
VEN_FIELD | O | 601接口域信号 |
1、其中主要的RGB接口信号:
(1)、LCD_HSYNC:行同步信号,表示一行数据的开始,LCD控制器在整个水平线(整行)数据移入LCD驱动器后,插入一个LCD_HSYNC信号;
(2)、LCD_VSYNC: 帧同步信号,表示一帧数据的开始,LCD控制器在一个完整帧显示完成后立即插入一个LCD_VSYNC信号,开始新一帧的显示;VSYNC信号出现的频率表示一秒钟内能显示多少帧图像,称为“显示器的频率”
(3)、LCD_VCLK:像素时钟信号,表示正在传输一个像素的数据;
(4)、LCD_VDEN:数据使能信号;
(5)、 LCD_VD[23:0]: LCD像素数据输出端口
2、RGB信号的时序

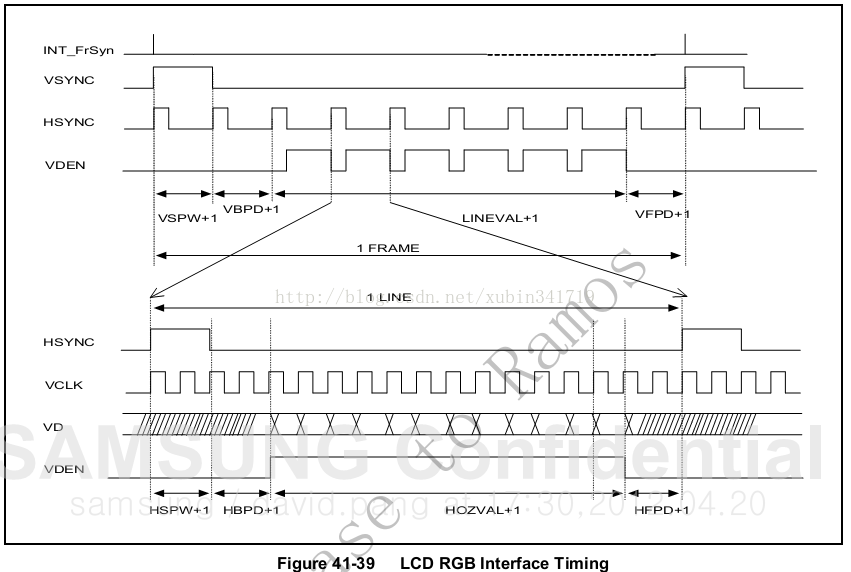

下图是LCDRGB接口工作时序图:

(1)、上面时序图上各时钟延时参数的含义如下:这些配置可以在LCD规格书中查取
VBPD(vertical back porch):表示在一帧图像开始时,垂直同步信号以后的无效的行数
VFBD(vertical front porch):表示在一帧图像结束后,垂直同步信号以前的无效的行数VSPW(vertical sync pulse width):表示垂直同步脉冲的宽度,用行数计算
HBPD(horizontal back porch):表示从水平同步信号开始到一行的有效数据开始之间的VCLK的个数HFPD(horizontal front porth):表示一行的有效数据结束到下一个水平同步信号开始之间的VCLK的个数
HSPW(horizontal sync pulse width):表示水平同步信号的宽度,用VCLK计算
(2)、帧的传输过程
VSYNC信号有效时,表示一帧数据的开始, 信号宽度为(VSPW +1)个HSYNC信号周期,即(VSPW +1)个无效行;
VSYNC信号脉冲之后,总共还要经过(VBPD+ 1)个HSYNC信号周期,有效的行数据才出现; 所以,在VSYNC信号有效之后,还要经过(VSPW +1 + VBPD + 1)个无效的行;
随即发出(LINEVAL + 1)行的有效数据;
最后是(VFPD + 1)个无效的行;
(3)、行中像素数据的传输过程
HSYNC信号有效时,表示一行数据的开始,信号宽度为(HSPW+ 1)个VCLK信号周期,即(HSPW +1)个无效像素;
HSYNC信号脉冲之后,还要经过(HBPD +1)个VCLK信号周期,有效的像素数据才出现;
随后发出(HOZVAL+ 1)个像素的有效数据;
最后是(HFPD +1)个无效的像素;
(4)、将VSYNC、HSYNC、VCLK等信号的时间参数设置好之后,并将帧内存的地址告诉LCD控制器,它即可自动地发起DMA传输从帧内存中得到图像数据,最终在上述信号的控制下出现在数据总线VD[23:0]上。用户只需要把要显示的图像数据写入帧内存中。
其实现实的图像有像素点主城行、行组成场、场组成动画、动画叠加也就是3D的出现,也就是我们所说的“点动成线、线动成面、面动成体”。
三、LCD的硬件接口

1、16M(24BPP)色的显示模式
用24位的数据来表示一个像素的颜色,每种颜色使用8位。 LCD控制器从内存中获得某个像素的24为颜色值后,直接通过VD[23:0]数据线发送给LCD;在内存中,使用4个字节(32位)来表示一个像素,其中的3个字节从高到低分别表示红、绿、蓝,剩余的1个字节无效;
2、64K(16BPP)色的显示模式
用16位的数据来表示一个像素的颜色;格式又分为两种: 5:6:5 ——使用5位来表示红色,6位表示绿色,5位表示蓝色 ; 5:5:5:1——分别使用5位来表示红、绿、蓝,最后一位表示透明度;
3、16BPP
4、serialRGB

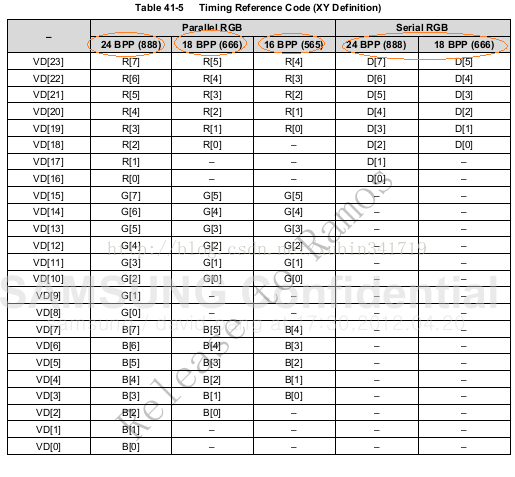

不同的BPP接线方式如下所示:

四、寄存器
主要寄存器如下:
VIDCON0: 配置视频输出格式,显示使能
VIDCON1:RGB 接口控制信号
VIDCON2: 输出数据格式控制
VIDCON3: 图像增强控制
I80IFCONx:i80 接口控制信号
ITUIFCON: ITU 接口控制信号
VIDTCONx: 配置视频输出时序及显示大小
WINCONx: 每个窗口特性设置
VIDOSDxA,B: 窗口位置设置
VIDOSDxC,D:OSD 大小设置
五、 Framebuffer 驱动部分
这部分是:分析的比较好,我刚学 linux 的时候就拿个 mini2440 的板子对着他的博客练习 ) 。其实这部分也是博主从 S3c2440 上分析的,三星芯片更新了这么多代,这块的原理还是不变的。就像一些协议一样,这么多年基本上不会变化,唯一出现的结果就是出来新的接口替代。 LCD 这块就是: TTL 、 LVDS 、 EDP 、 MIPI 、 HDMI 等等…………速度更快,接线、 PCB 走线更简单,这就是集成化的好处。
1 、简介
帧缓冲是 Linux 为显示设备提供的一个接口,它把一些显示设备描述成一个缓冲区,允许应用程序通过 FrameBuffer 定义好的接口访问这些图形设备,从而不用去关心具体的硬件细节。对于帧缓冲设备而言,只要在显示缓冲区与显示点对应的区域写入颜色值,对应的颜色就会自动的在屏幕上显示。下面来看一下在不同色位模式下缓冲区与显示点的对应关系:

2、驱动结构
帧缓冲设备为标准的字符型设备,在Linux中主设备号29,定义在/linux/major.h中的FB_MAJOR,次设备号定义帧缓冲的个数,最大允许有32个FrameBuffer,定义在/include/linux/fb.h中的FB_MAX,对应于文件系统下/dev/fb%d设备文件。
帧缓冲设备驱动在Linux子系统中的结构如下:

我们从上面这幅图看,帧缓冲设备在Linux中也可以看做是一个完整的子系统,大体由fbmem.c和xxxfb.c(对应我们的s3cfb.c)组成。向上给应用程序提供完善的设备文件操作接口(即对FrameBuffer设备进行read、write、ioctl等操作),接口在Linux提供的fbmem.c文件中实现;向下提供了硬件操作的接口,只是这些接口Linux并没有提供实现,因为这要根据具体的LCD控制器硬件进行设置,所以这就是我们要做的事情了(即s3cfb.c部分的实现)。
3、数据结构及接口函数
从帧缓冲设备驱动程序结构看,该驱动主要跟fb_info结构体有关,该结构体记录了帧缓冲设备的全部信息,包括设备的设置参数、状态以及对底层硬件操作的函数指针。在Linux中,每一个帧缓冲设备都必须对应一个fb_info,fb_info在/linux/fb.h中的定义如下:(只列出重要的一些)
struct fb_info {
int node;
int flags;
struct fb_var_screeninfo var;/*LCD可变参数结构体*/
struct fb_fix_screeninfo fix;/*LCD固定参数结构体*/
struct fb_monspecs monspecs; /*LCD显示器标准*/
struct work_struct queue; /*帧缓冲事件队列*/
struct fb_pixmap pixmap; /*图像硬件mapper*/
struct fb_pixmap sprite; /*光标硬件mapper*/
struct fb_cmap cmap; /*当前的颜色表*/
struct fb_videomode *mode; /*当前的显示模式*/
#ifdef CONFIG_FB_BACKLIGHT
struct backlight_device *bl_dev;/*对应的背光设备*/
struct mutex bl_curve_mutex;
u8 bl_curve[FB_BACKLIGHT_LEVELS];/*背光调整*/
#endif
#ifdef CONFIG_FB_DEFERRED_IO
struct delayed_work deferred_work;
struct fb_deferred_io *fbdefio;
#endif
struct fb_ops *fbops; /*对底层硬件操作的函数指针*/
struct device *device;
struct device *dev; /*fb设备*/
int class_flag;
#ifdef CONFIG_FB_TILEBLITTING
struct fb_tile_ops *tileops; /*图块Blitting*/
#endif
char __iomem *screen_base; /*虚拟基地址*/
unsigned long screen_size; /*LCD IO映射的虚拟内存大小*/
void *pseudo_palette; /*伪16色颜色表*/
#define FBINFO_STATE_RUNNING 0
#define FBINFO_STATE_SUSPENDED 1
u32 state; /*LCD的挂起或恢复状态*/
void *fbcon_par;
void *par;
};
其中,比较重要的成员有struct fb_var_screeninfo var、structfb_fix_screeninfo fix和struct fb_ops *fbops,他们也都是结构体。
fb_var_screeninfo结构体主要记录用户可以修改的控制器的参数,比如屏幕的分辨率和每个像素的比特数等,该结构体定义如下:
struct fb_var_screeninfo {
__u32 xres; /*可见屏幕一行有多少个像素点*/
__u32 yres; /*可见屏幕一列有多少个像素点*/
__u32 xres_virtual; /*虚拟屏幕一行有多少个像素点*/
__u32 yres_virtual; /*虚拟屏幕一列有多少个像素点*/
__u32 xoffset; /*虚拟到可见屏幕之间的行偏移*/
__u32 yoffset; /*虚拟到可见屏幕之间的列偏移*/
__u32 bits_per_pixel; /*每个像素的位数即BPP*/
__u32 grayscale; /*非0时,指的是灰度*/
struct fb_bitfield red; /*fb缓存的R位域*/
struct fb_bitfield green; /*fb缓存的G位域*/
struct fb_bitfield blue; /*fb缓存的B位域*/
struct fb_bitfield transp; /*透明度*/
__u32 nonstd; /* != 0 非标准像素格式*/
__u32 activate;
__u32 height; /*高度*/
__u32 width; /*宽度*/
