2021年12月23日 | 大联大友尚集团推出基于onsemi产品的65W PD电源适配器方案
2021-12-23 来源：EEWORLD
2021年12月23日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD协议控制器的65W PD电源适配器方案。

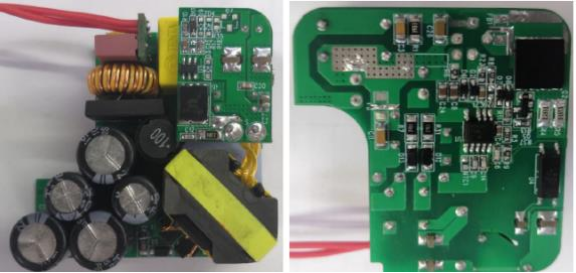

图示1-大联大友尚基于onsemi产品的65W PD电源适配器方案的展示板图
如今，以手机、平板、笔记本电脑为首的电子设备已成为日常生活的必需品，这使得人们对于大功率PD电源适配器的需求度节节攀升。并且在电子产品“功能多样化，交互简单化”的发展趋势下，USB Type-C适配器凭借着接口可正反插、传输高速数据和音频视频信号，兼容PD协议等优势成为了各大厂商的理想选择。由大联大友尚基于onsemi NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD协议控制器的65W PD电源适配器方案，可完美匹配行业需求。

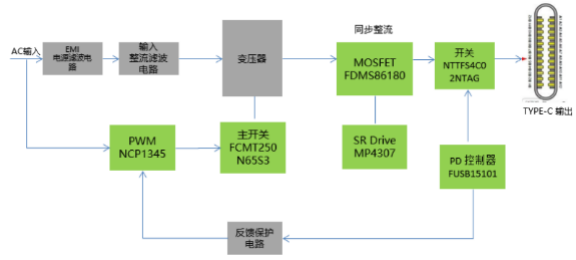

图示2-大联大友尚基于onsemi产品的65W PD电源适配器方案的方块图
NCP1345是一款高度集成的准共振Flyback控制器，其采用双VCC架构，允许直接连接到辅助绕组，以简化VCC管理器件数量并增加性能。在性能方面，该器件内置了Brown out/in检测、过压保护、过温保护以及AC线电压移除检测等功能，可确保电源的安全耐用性。此外，为了保持恒压输出，NCP1345设计了基于一次侧的输出限制电路，因此无论输出电压或输出功率在任何情况时，都能保持恒定输出电流限制。
图示3-大联大友尚基于onsemi产品的65W PD电源适配器方案的场景应用图
另外，此方案在PD控制器方面采用了onsemi FUSB15101，在同步整流模块中，搭配新一代同步整流IC NCP4307，得益于这些先进的器件，使得方案具有出色的性能和可靠性，能够支持PD3.0/PPS/BC1.2等协议，且无需补充额外的元器件，就可以完成同步整流功能，非常适用于智能手机，平板电脑等产品。
核心技术优势：
QR反激拓扑；
内部集成X2电容放电；
宽VCC电压范围8V~38V；
36.5V VCC OVP保护；
绕组短路异常电流故障检测；
更低的空载损耗；
双−引脚VCC PIN结构允许直接连接到辅助绕组，以简化VCC线路，减少零件数量；
闭锁或自动−恢复过载保护；
固定/可调最大频率钳位。
方案规格：
支持PD输出（5V / 3A，9V / 3A, 12V / 3A, 15V / 3A，20V / 3.25A）；
通用AC输出范围（90 - 264Vac）；
输出电压范围3.3V-21V；
最大输出功率：65W；
平均效率92%（115Vac&230Vac）；
满载效率大于93%（115Vac&230Vac / 20V 3.25A）；
低待机（5V & 230Vac）功耗小于75mW；
高功率密度（1.15W/cm3）；
板尺寸：46mm x 46mm x 19mm。
