分立器件关键静态参数测试及其影响分析

在电子设计领域，分立器件（如晶体管、二极管等）是构建复杂电路的基础元件。为保障其工作稳定可靠，必须对这些器件进行静态参数测试。静态参数指器件在直流工作条件下的特性参数，它们直接影响器件的性能、功能及使用寿命。

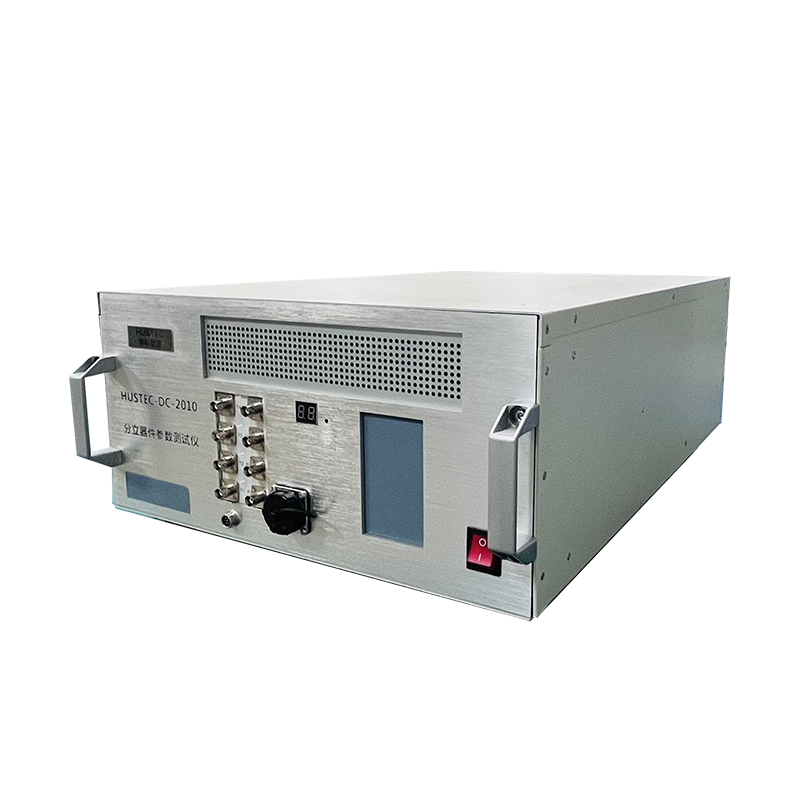

一、分立器件的静态参数有：

分立器件的静态参数测试主要包括以下几个方面：

栅极-发射极VGE(th)、栅极-发射极漏IGEs、集电极-发射极截止电流ICEs、集电极-发射极饱和电压VCE(sat)、续流二极管压降VF

1、VCES：在栅极G和发射极E短路时，在加一定的IC下，的集电极C和发射极E之间的击穿电压。

2、ICES：在栅极G和发射极E短路时，在加一定的VCE下，IGBT的集电极C和发射极E之间的漏电流。

3、IGES：在集电极C和发射极E短路时，在加一定的VGE下，IGBT的栅极G和发射极E之间的漏电流。

4、VGE(TH)：在一定的IC下，IGBT的开启电压。

5、VCE(SAT)：在栅极G和发射极之间加一定的VGE(大于VGE(TH)),一定的IC下，IGBT的集电极C和发射极E之间的饱和压降。

6、VF:在一定的IE下，续流二极管的电压降。

二、静态参数对器件的影响

1.工作稳定性

-静态参数决定了器件在无信号输入下的工作状态。若静态工作点设置不当，可能导致器件工作在非线性区域，从而产生失真或不稳定性。

2.性能表现

例如，晶体管的静态工作点设置不当，可能导致放大倍数下降、饱和或截止失真。

二极管的静态导通电压（V_on）会影响整流电路的性能，影响输出波形的完整性。

3.寿命与可靠性

静态参数中的温度系数（如晶体管的I_S随温度变化）会影响器件的长期稳定性，可能造成性能退化或失效。

4.影响

静态参数是设计电路的基础。例如，运放的输入阻抗和输出阻抗决定了其在电路中的位置和方式。

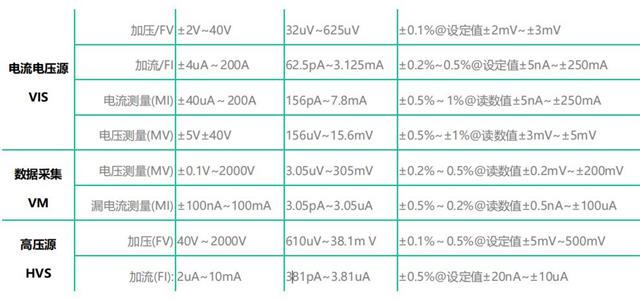

三、静态参数测试的重要性

在电子产品的开发和生产中，静态参数测试是确保器件性能和可靠性的重要环节。通过测试这些参数，可以：

保证器件在目标工作条件下正常运行；

优化电路设计，提高系统性能；

预防因参数偏差导致的故障或性能下降；

为后续的动态参数测试（如动态功耗、开关时间等）提供可靠依据。
