PICO示波器在IGBT动态特性验证中的应用优势分析

绝缘栅双极晶体管（IGBT）是一种功率半导体器件，它兼具电压控制、驱动功率低的优点，以及双极型晶体管（BJT）的低饱和电压和高耐压特性，广泛应用于电动汽车、发电、工业等关键领域。其动态特性（包括开通/关断时间、开关损耗、反向恢复参数等）直接影响电路的性能与可靠性，而双脉冲测试（DPT）是行业公认的核心验证方法。PICO示波器凭借高可靠性、灵活精度、成本效益和强大的定制化能力，在IGBT动态特性验证中表现出显著的应用价值，为该领域测试提供了高效可靠的解决方案。本文结合IGBT测试需求与PICO示波器的核心特性，系统阐述其应用优势。

一、IGBT动态特性验证的核心需求

（一）核心验证参数

IGBT的动态特性验证需精准测量以下关键参数（符合IEC 60747-9-2019标准）：

1.开通特性：开通延迟时间、上升时间、总开通时间及开通能量；

2.关断特性：关断延迟时间、下降时间、总关断时间、拖尾时间及关断能量；

3.反向恢复特性：反向恢复峰值、反向恢复时间、反向恢复能量及反向恢复电荷。

（二）测试核心要求

1.高频捕捉：杂散电感导致的Vce电压尖峰、反向恢复引发的Ic电流尖峰，均为窄脉宽高频信号，需要测试仪器具备出色的信号捕捉能力；

2.高可靠性保障：自动化测试设备（ATE）常应用于生产线24小时连续运行场景，对仪器的稳定性提出了严苛要求；

3.多维度性能适配：测试设备需在、高速度基础上，兼顾成本控制与空间适配性；

4.宽场景兼容需求：需适配硅基、碳化硅（SiC）、（GaN）等不同材质IGBT，及离散型、模块化等不同封装形式的测试场景。

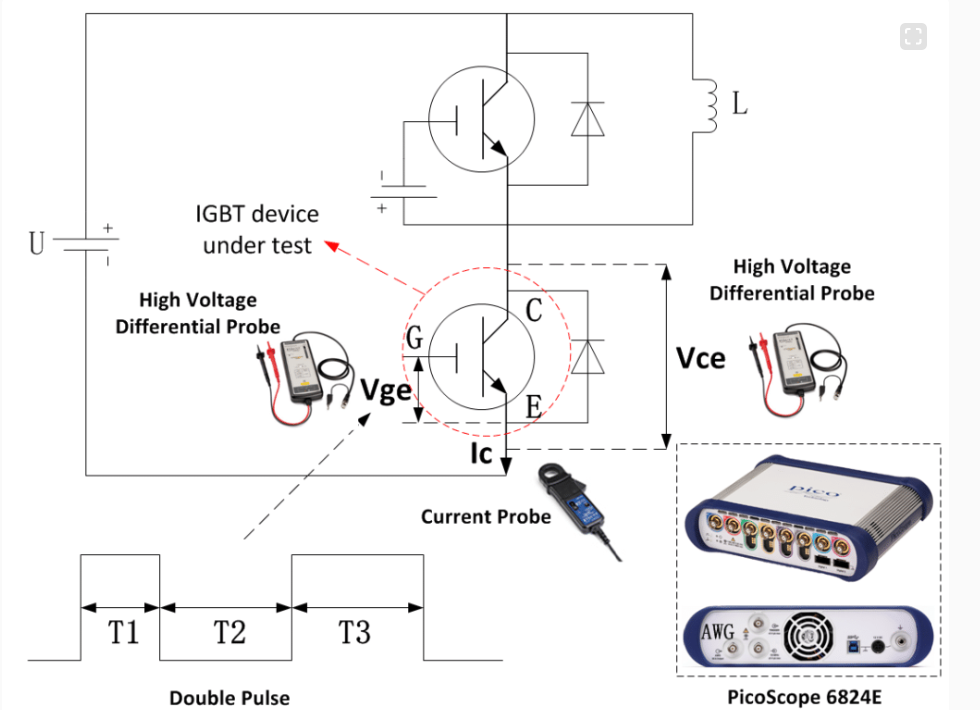

图1：基于PICO示波器6824E的IGBT双脉冲测试简化示意图，通过栅极-发射极施加双脉冲信号控制IGBT开关，配合差分探头与电流探头采集Vce电压及Ic电流信号

二、PICO示波器在IGBT测试中的核心优势

（一）高可靠性：适配连续稳定测试场景

PICO技术自1991年起专注于PC式测试仪器研发，经过数十年产品迭代与严格质量控制，其示波器具备极高的运行稳定性。在IGBT生产线的ATE系统中，可稳定支撑全天候连续测试需求，为生产流程的顺畅推进提供可靠保障，充分满足工业级测试对设备长时运行能力的要求。

（二）高/灵活分辨率：精准捕捉细微信号特征

IGBT测试中的电压尖峰、电流突变等细微信号，对仪器分辨率有着极高要求。PICO示波器提供8-16位宽范围垂直分辨率选择，且支持在单一设备中灵活切换——高分辨率模式（16位）可显著提升垂直测量精度与动态范围，精准区分微小信号差异；标准分辨率模式（8位）则能适配常规测试场景，实现性能与效率的平衡。这一特性使其能够灵活应对不同精度要求的IGBT动态特性测试任务。

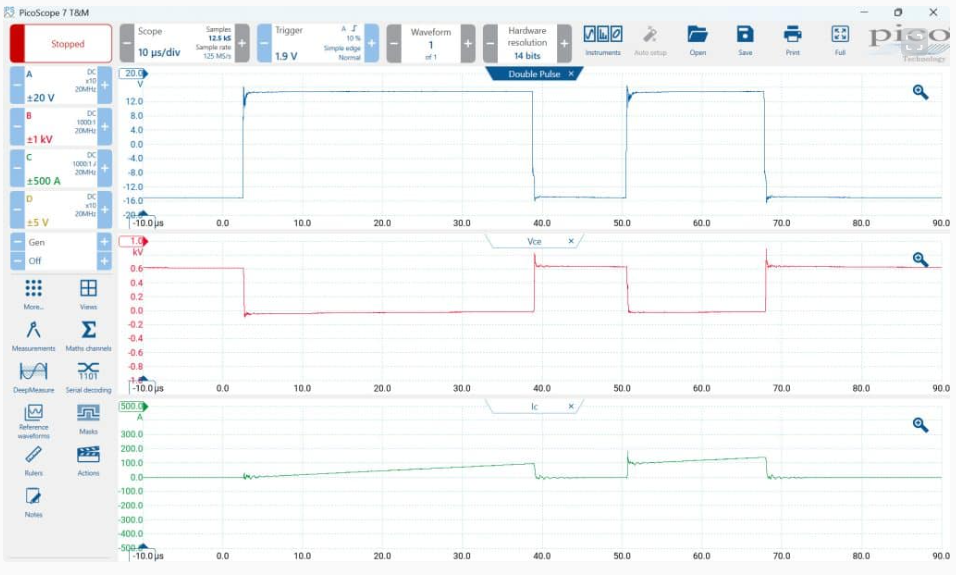

图2：PICO示波器5444D实测IGBT双脉冲测试波形（Vce电压、Ic电流、Ig栅极电流），清晰呈现开通/关断过程中的尖峰信号与过渡特性

（三）成本效益：实现高性能与经济性的平衡

1.硬件优化设计：PICO示波器采用无内置PC的精简结构设计，在保障高带宽、高采样率等核心性能的同时，有效控制了设备成本；

2.丰富软件增值：借助外部PC的算力支持，集成30余种串行解码器、FFT分析、、测量绘图等高级数学功能，无需额外购置分析模块，进一步拓展了测试能力；

3.多元选型空间：提供从入门到高端的数十种型号（如PICO示波器5444D、6404E、6824E等），可根据IGBT测试的精度、通道数等具体需求灵活选择，实现精准适配，避免资源浪费。

（四）强大定制化与集成能力：适配ATE系统深度开发

1.全场景PicoK开发套件：提供Windows、macOS、及（7）多系统驱动，支持C、、、等主流语言，用户可便捷开发定制化测试软件，实现波形生成、高级触发、数据连续采集与传输等个性化功能；

2.高效数据处理性能：支持最高312 MS/s的连续数据采集传输速率，内存可分割为200万段，能够满足长周期测试数据的存储与快速回溯需求，提升测试数据分析效率；

3.紧凑集成设计：体积小巧、重量轻便，可轻松集成至ATE系统中，几乎不增加设备整体尺寸与重量，完美适配自动化生产线的空间布局需求。

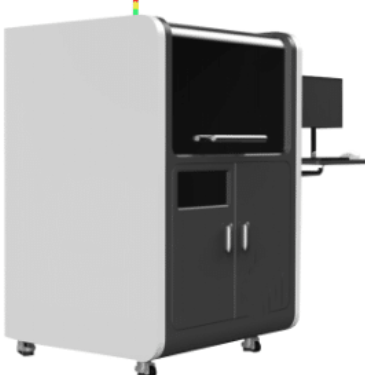

图3：集成PICO示波器6404E的IGBT自动化测试系统，包含工业级PC、高压电源及各类配件，支持通过LabVIEW/Python自主开发的软件实现全流程自动化测试

（五）多通道与功能集成：简化复杂测试系统搭建

部分PICO示波器型号（如6824E）具备8路通道，内置函数/任意波形发生器，可直接生成双脉冲测试所需波形，无需额外配置信号源；配合高压差分探头与电流探头，能够同步采集Vce、Ic、Ig等多维度信号，大幅简化测试系统的搭建流程，提升测试效率与便捷性。

三、应用场景验证：覆盖全类型IGBT测试需求

PICO示波器已广泛应用于硅基、SiC、GaN等不同材质IGBT的动态特性验证，适配离散型器件与模块化器件测试。在电动汽车、新能源逆变器、工业等应用场景中，其不仅能精准测量开关参数与损耗，还能有效应对宽禁带器件带来的低开关损耗、反向恢复电流影响控制等测试需求，为器件选型、可靠性验证提供全面且可靠的数据支持。

结论：

在IGBT动态特性验证中，PICO示波器凭借高可靠性、灵活可调的分辨率、出色的成本效益、强大的集成定制能力及广泛的场景适配性，完美契合该领域的核心测试需求。其通过精简设计与软件增值服务，在保障测试精度与速度的同时，有效降低了测试成本，适配自动化生产线的长期运行要求。随着IGBT向宽禁带材质、高功率密度方向发展，PICO示波器将持续成为汽车、新能源、工业等领域IGBT测试的优质选择，为器件研发与量产质量控制提供更有力的技术支撑。
