如何使用PSIM进行电子电路仿真？

PSIM是趋向于电力电子领域以及电机控制领域的仿真应用包软件。PSIM全称Power Simulation。

PSIM是由SIMCAD 和SIMVIEM两个软件来组成的。

PSIM是Powersim开发的电子电路仿真软件。它专为电力电子和电机驱动仿真的使用而设计，但也可用于仿真任何类型的电子电路。

它有几个外部模块，可将其功能扩展到模拟和电路设计的特定领域，例如设备控制、电动机、光伏和风力涡轮机。它被工业广泛用于研究和产品开发，通常在学校用于研究和教学。PSIM 特别适用于需要较长处理时间的模拟。

最新的软件版本提供了使用LTspice引擎的可能性。

SPICE 模型库非常广泛，还包括工业设备。

本文介绍一下如何使用PSIM进行仿真。

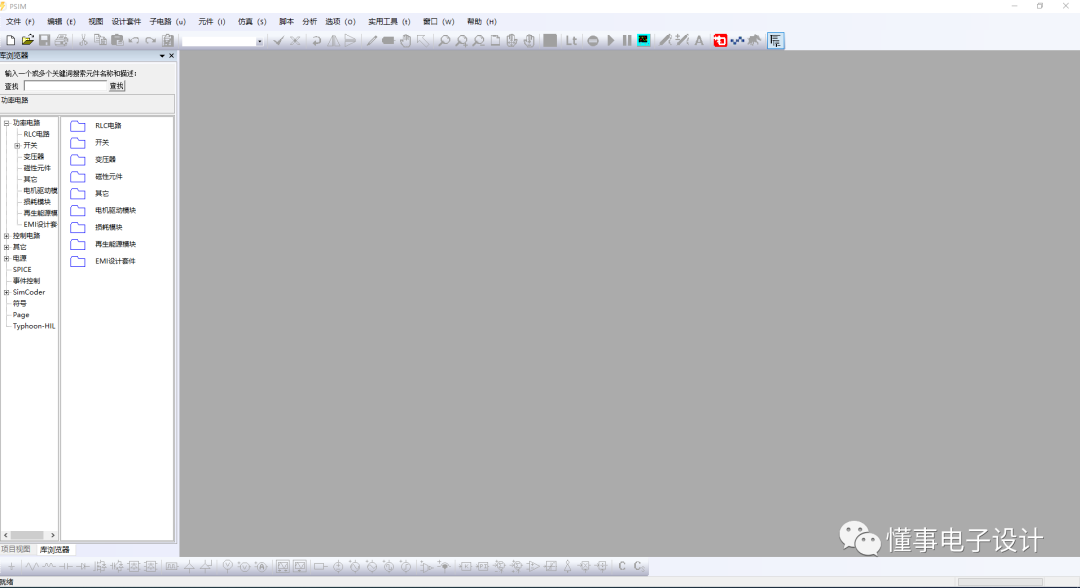

PSIM2022软件界面打开是这样的。

依次点击'文件'->'新建'就可以创建仿真图。

在软件下方的菜单栏中选择相应的器件搭建电路。把鼠标放到对应的图标上菜单下方回出现提示字符。把想要仿真器件拖动到仿真图中，然后通过鼠标将对应的部分连接起来就可以了。

如果元件的方向有问题可以使用'CTRL+R'对元件进行旋转操作。

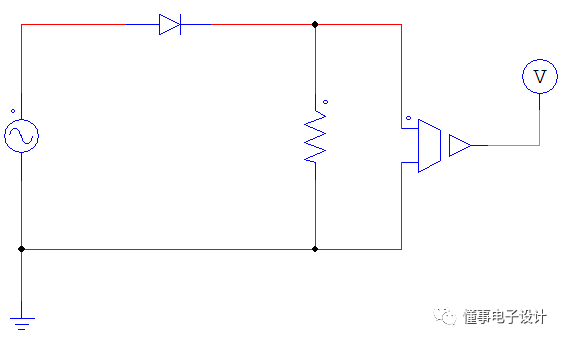

这里我搭建一个半波整流电路。

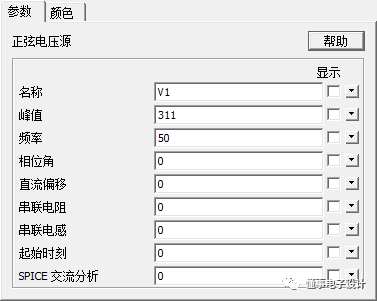

双击交流电源，设置峰值为311V，频率50Hz。

选择'仿真'->'仿真控制'就会出现一个时钟，将其放置到仿真图中，双击设置参数。

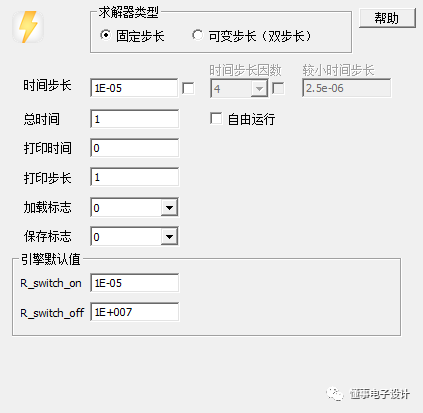

设置总时间为1秒，如果需要一直运行可以勾选'自由运行'。

然后点击'仿真'->'运行仿真'，就会开始进行仿真。仿真结束后就会弹出仿真结果。

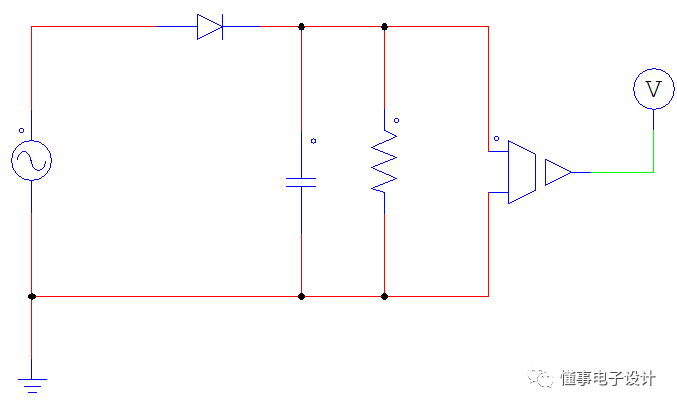

在输出端增加滤波电容其输出波形就会有所改善。
