如学习编程的入门课Hello World！一样，我们嵌入式的第一节课便是IO端口电平控制，点亮一个LED灯。网上各种STM32开发板，同学们可以买一个来学习，手上没有开发板又想马上试试的同学可以试试用multisim或者Proteus软件去仿真，将我们写好的程序下载进去，但是建议有块自己的开发板哦！

到这里我的视频都有讲，建议同学们先把软件入门的视频看了

https://www.bilibili.com/video/BV15M4y1N77m/

一、建立工程

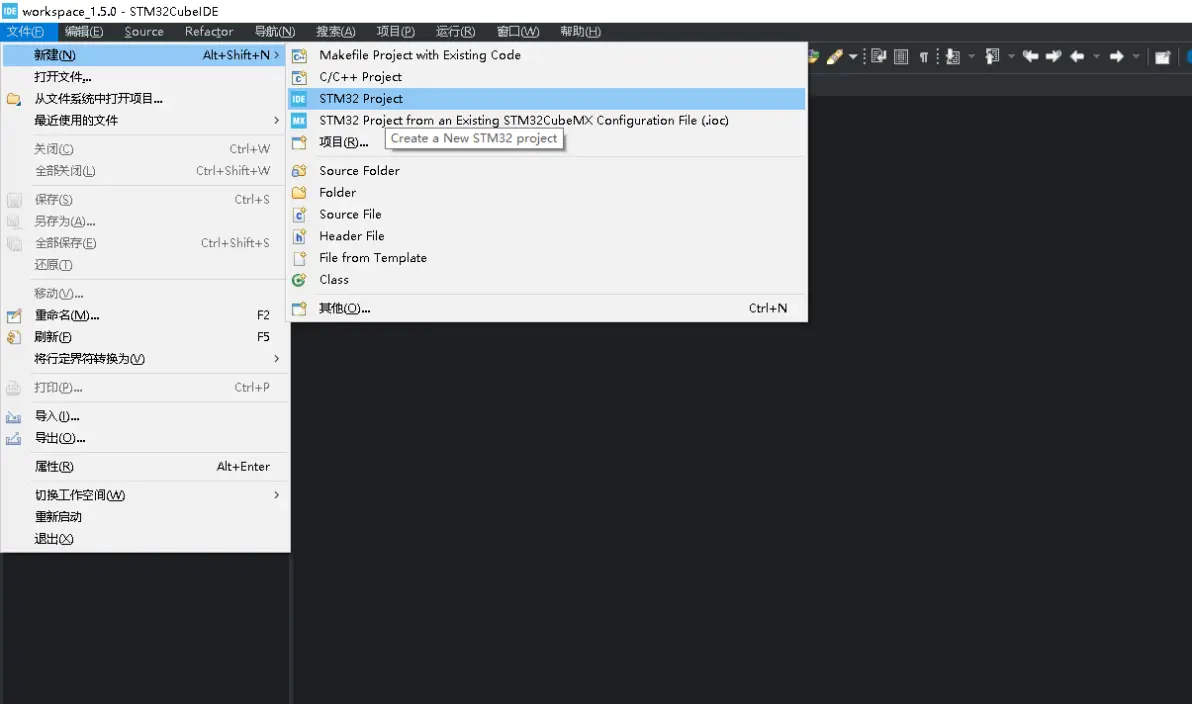

点击新建STM32工程

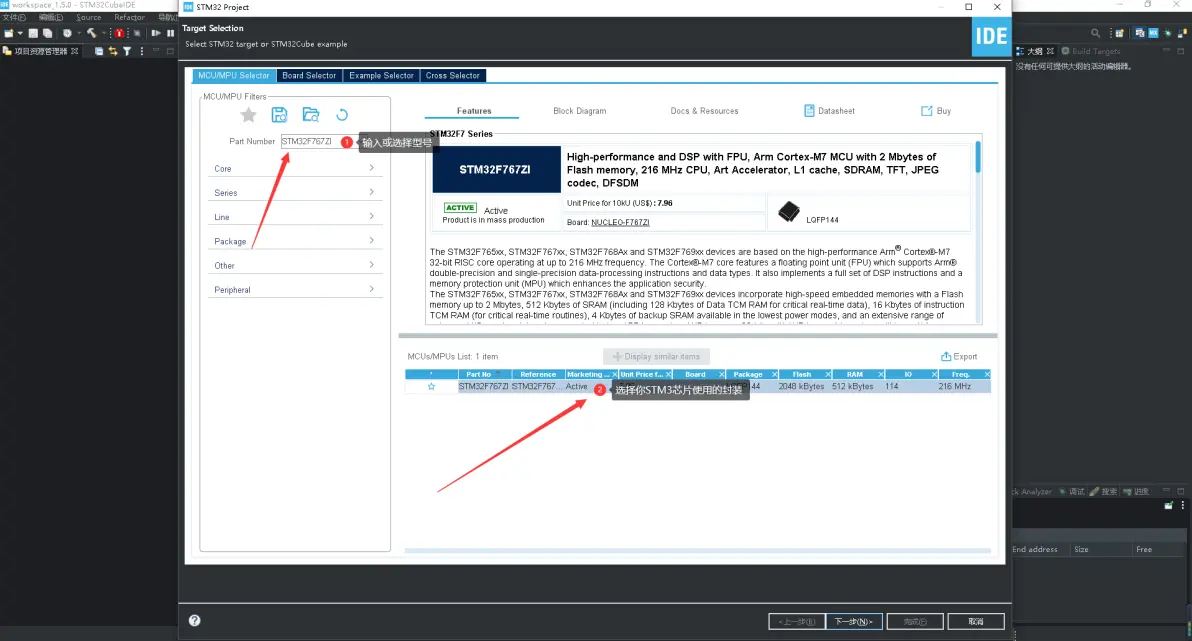

选择芯片型号和封装。点击下一步。

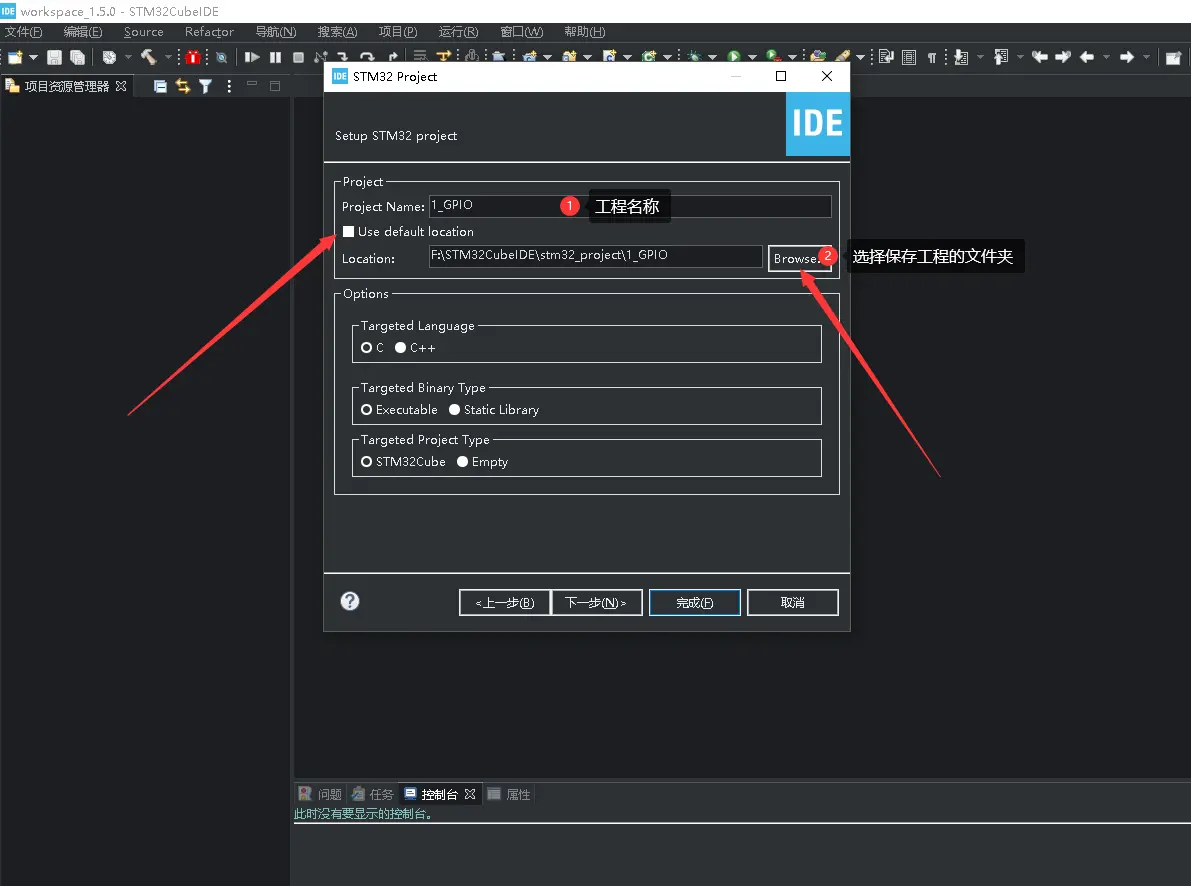

选择保存文件夹，写工程名称（注意：不能有中文路径和名称）。点击完成。

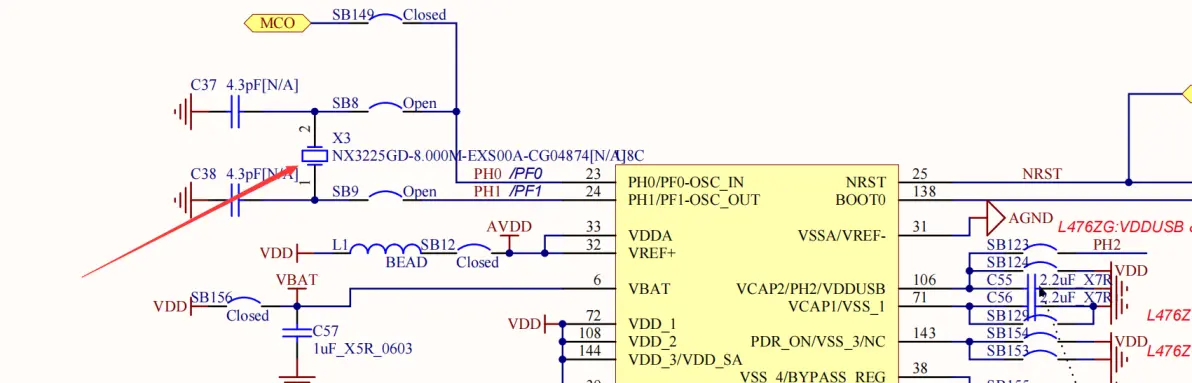

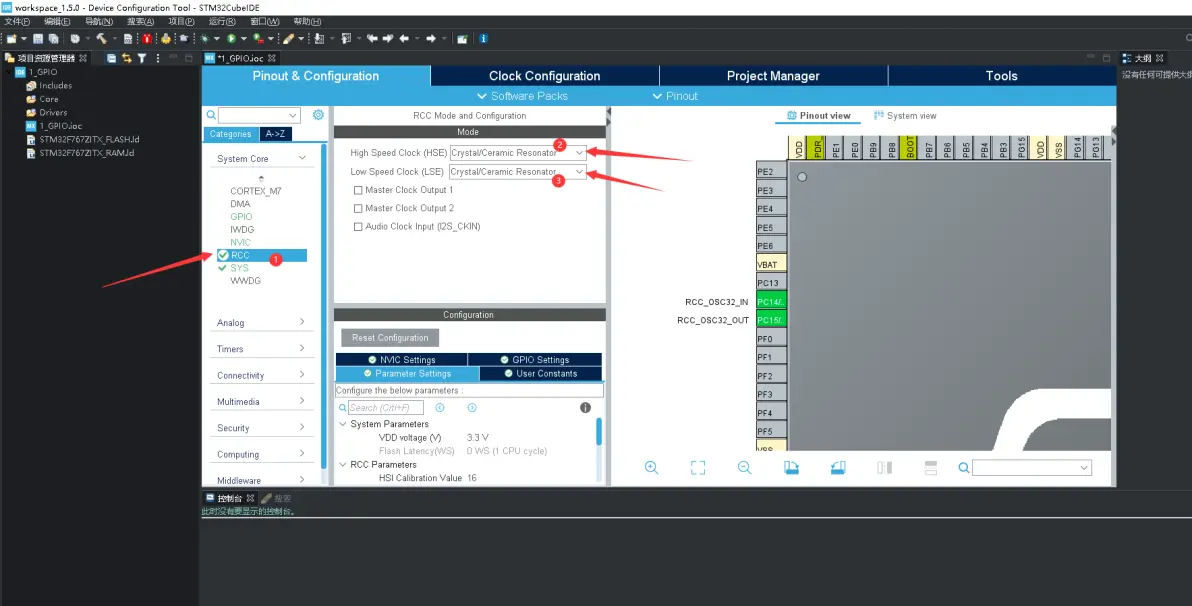

选择时钟，一般使硬件使用的都是8M的无源晶振作为时钟源，选Crystal/Ceramic Resonator。

可勾选的是时钟输出就不用管了。

BYPASS Clock Source（旁路时钟源）：不需要芯片内部时钟驱动组件，直接从外部输入时钟信号。

Crystal/Ceramic Resonator（晶体/陶瓷晶振）：外部无源晶体与MCU内部时钟驱动电路组成，有一定的启动时间，精度较高。

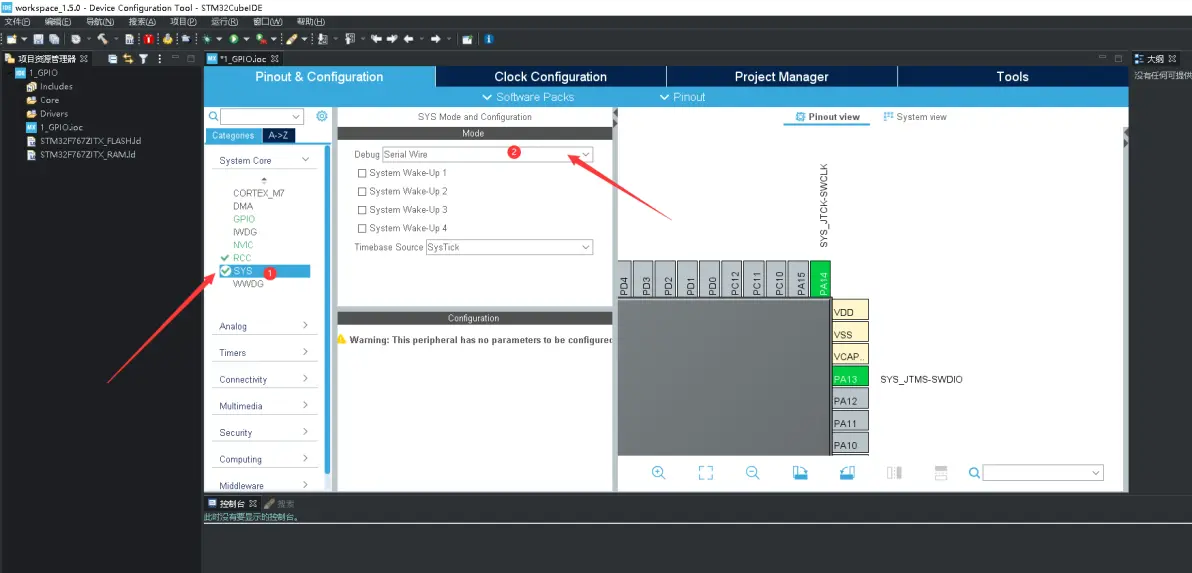

选择下载与调试的接口（这个很重要，一旦引脚配置未其他功能你就不能调试下载了 ，需要重启根据BOOT引脚电平选择启动方式，再使用串口下载程序才能恢复）：

下面SysTick是时基不用管，我们现在是写裸机程序，也就是不带操作系统的程序，就选择SysTick。

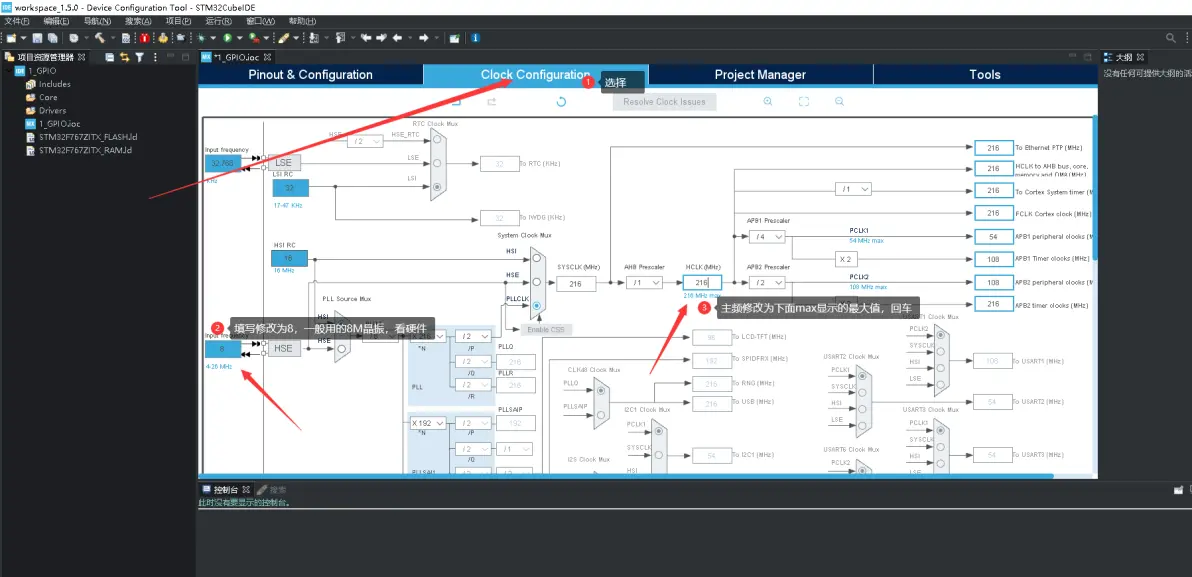

配置时钟树，主频如图改到最大，让MCU最快的工作。

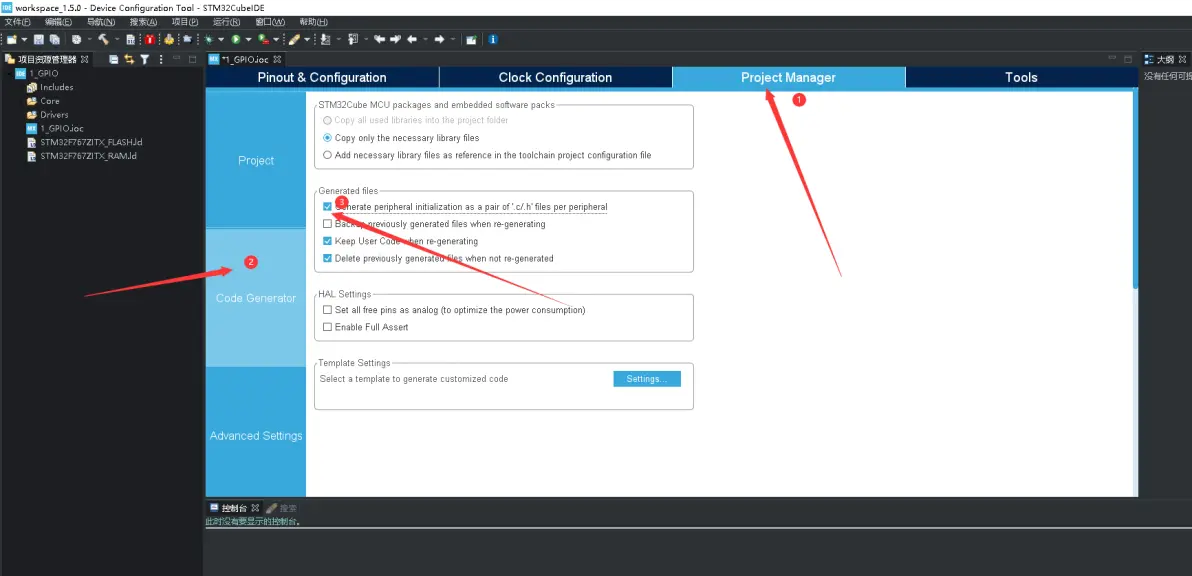

勾选该选项，配置外设时就会单独生成一个文件，方便我们修改以及使用。

Ctrol+s保存或点击图示自动构建代码。

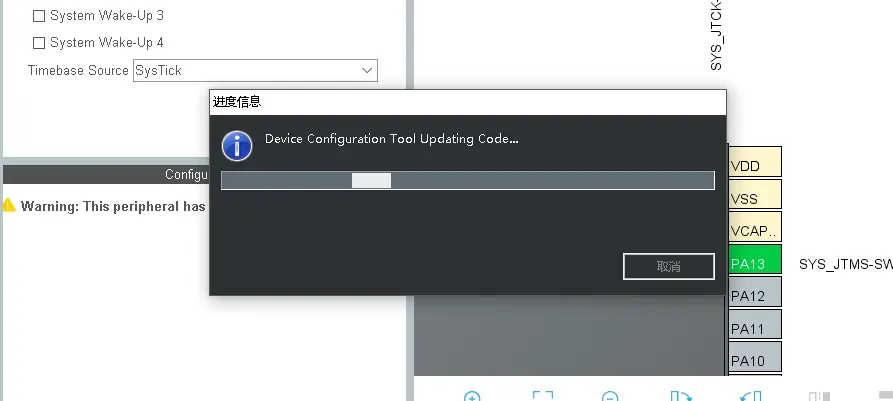

构建中：

代码与工程生成完毕。

二、文件结构与代码编写

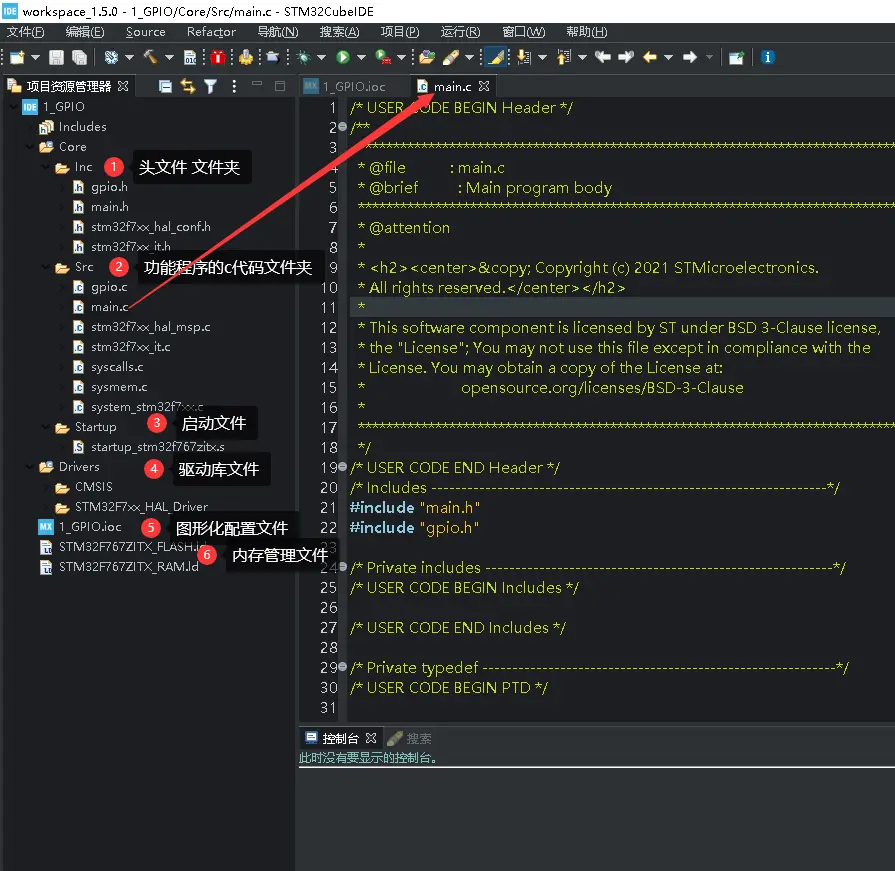

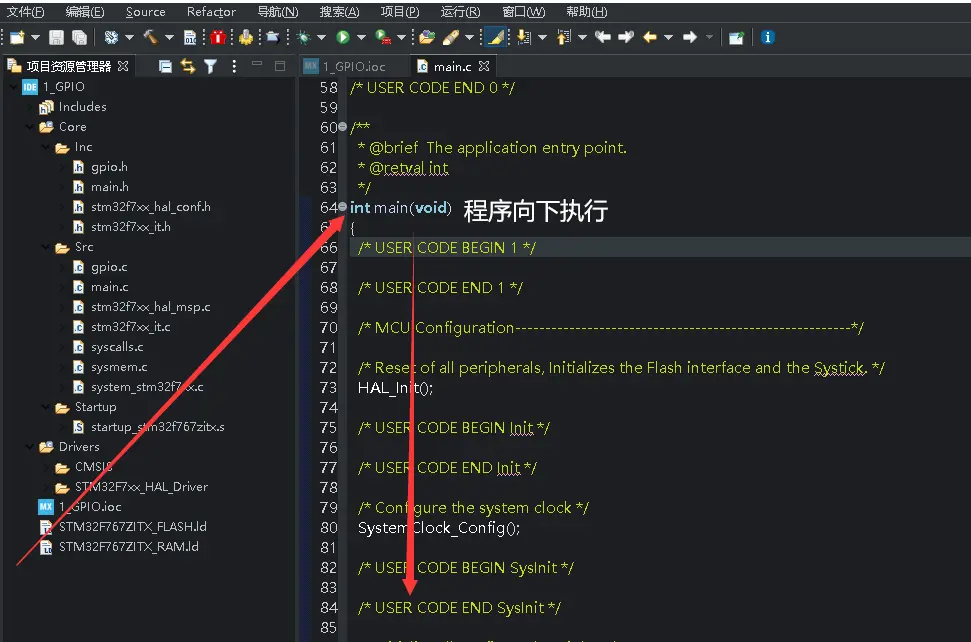

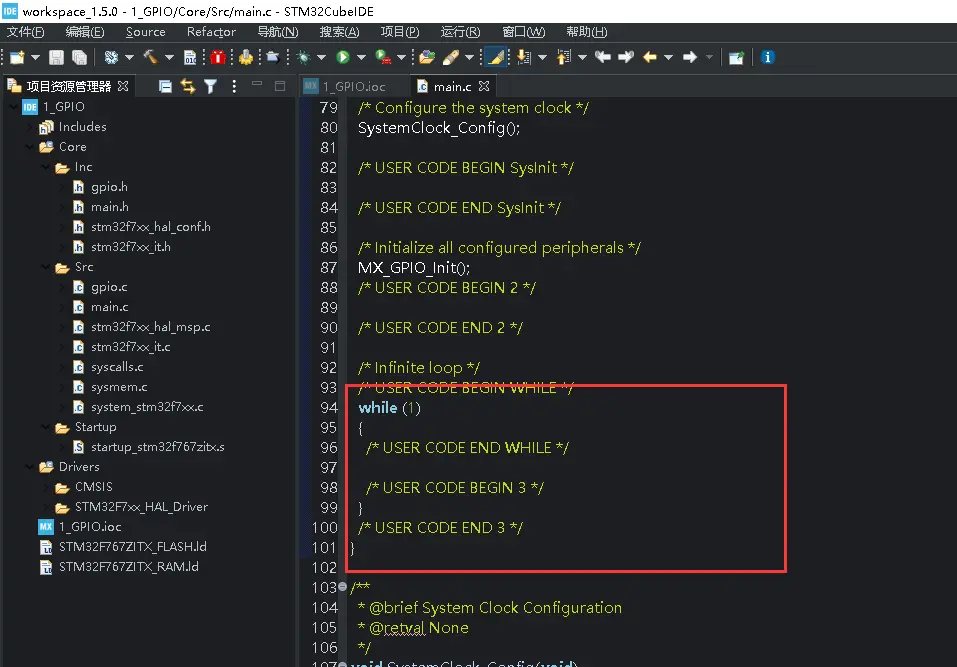

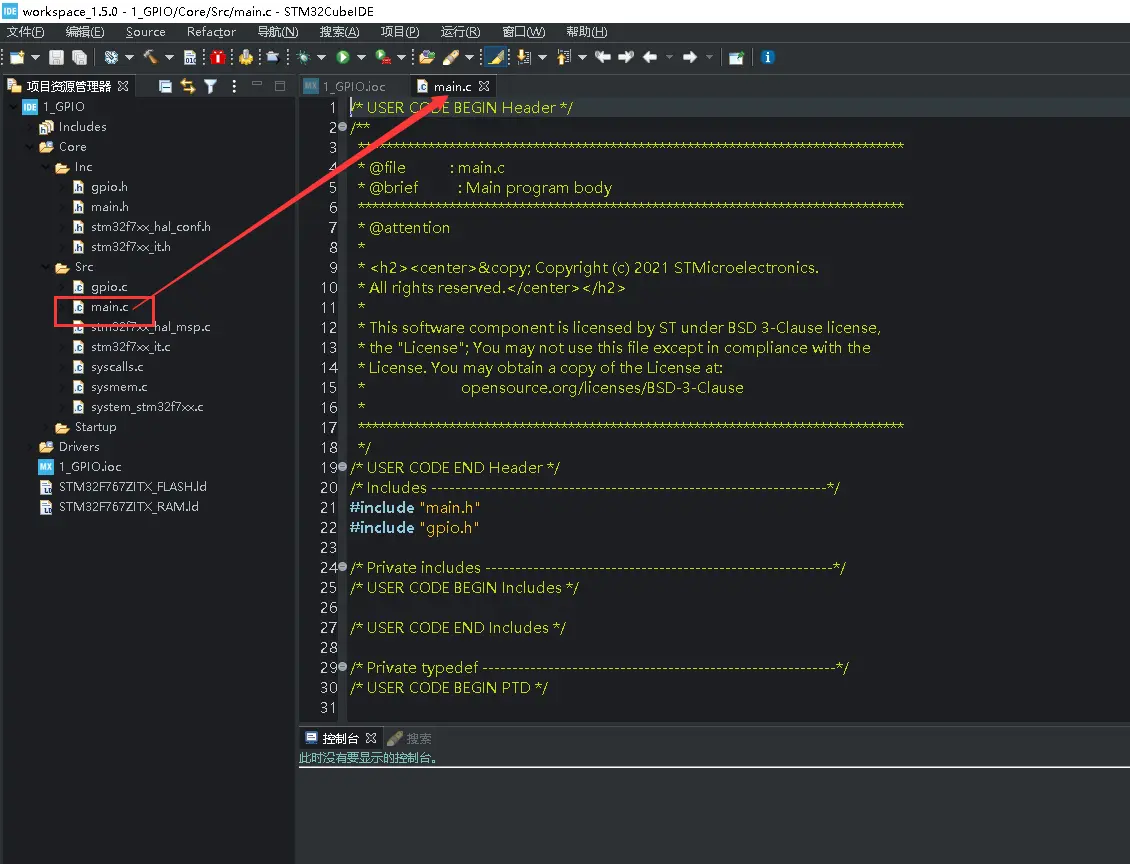

程序启动会寻址到main.c的int main(void)函数开始执行。

我们自己的代码要写在所有带USER CODE BEGIN和USER CODE END之间，如：

/* USER CODE BEGIN 1 */ /* USER CODE END 1 */

不然我们重新配置之后再构建代码，自己写的代码就会被删除。

main函数执行到while语句会进入一个死循环，循环执行里面的代码，我们的用户代码就写在里面。

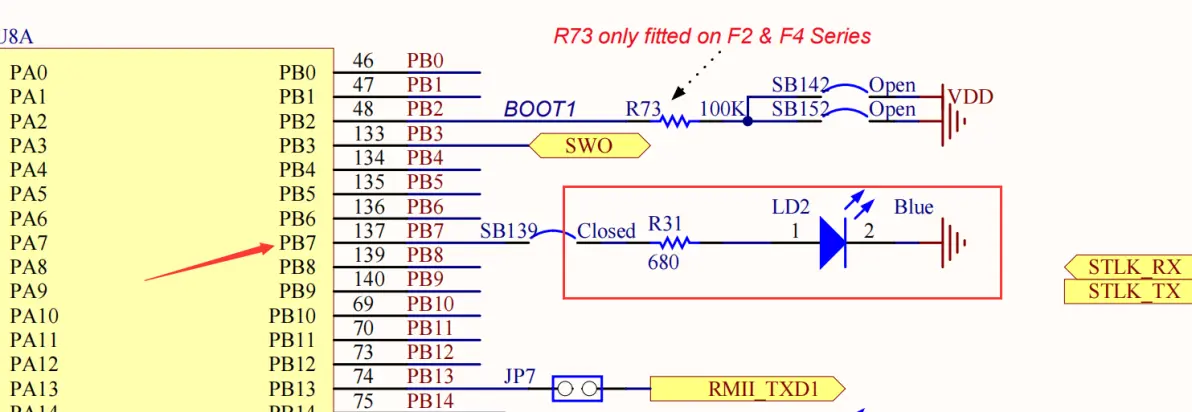

首先看下我们LED灯对应是哪个GPIO引脚，这里是PB7。输出电平高点亮LED，低灭。

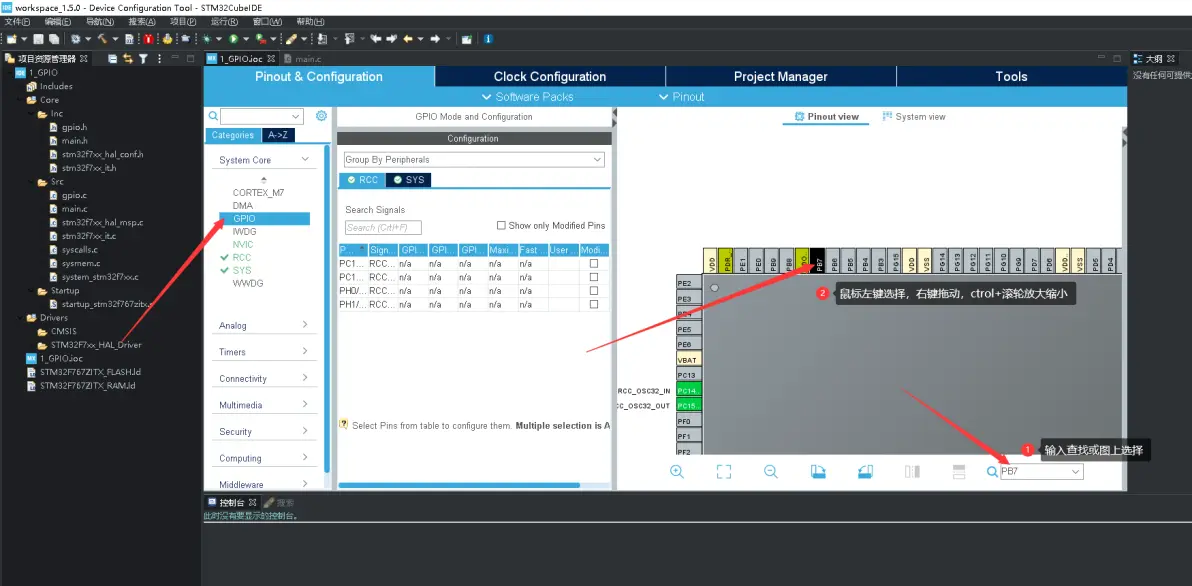

打开配置界面，配置引脚。

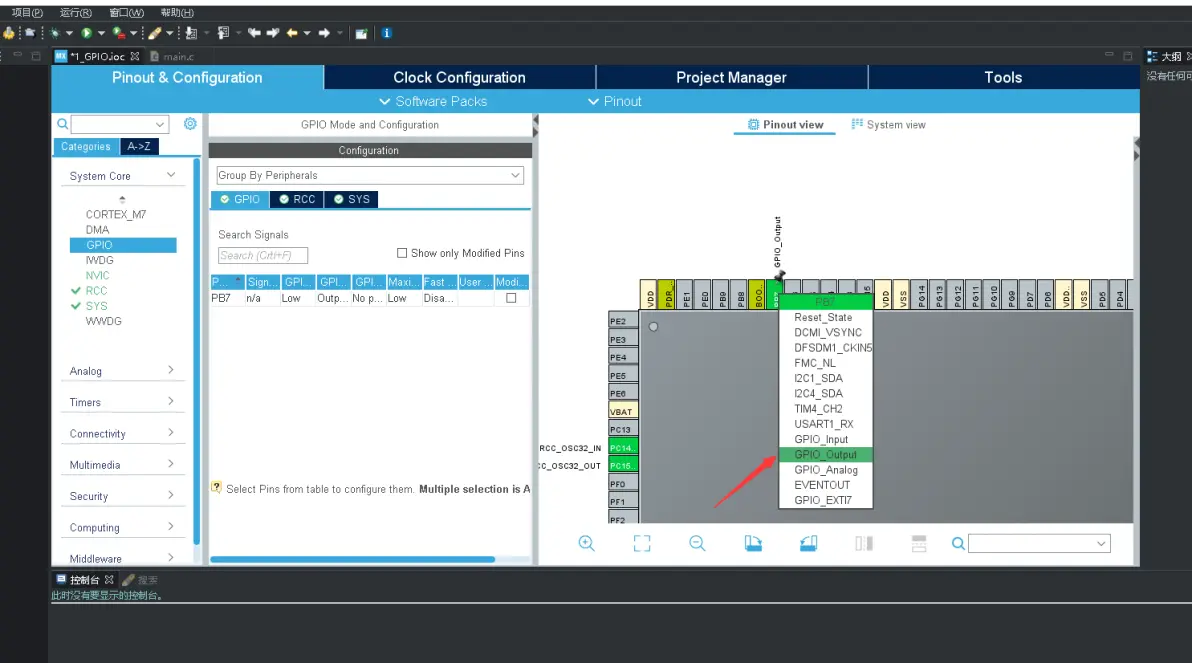

选择输出模式。

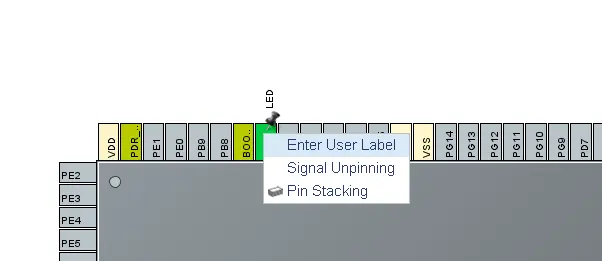

右键输入自定义名称

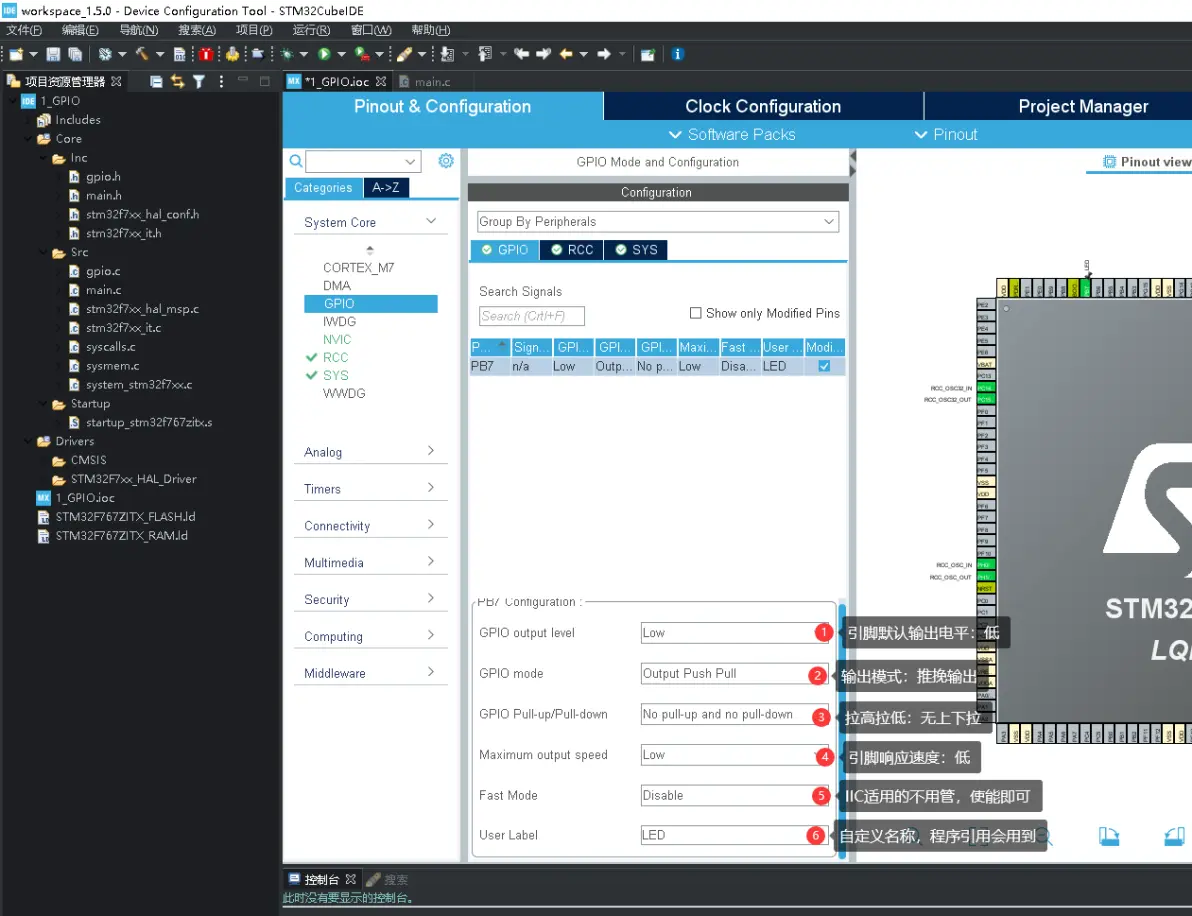

配置引脚属性，重新生成代码：

输出模式：

Output Push Pull，推挽输出:用于小电流驱动输出，可输出高低电平。

Output Open Drain，开漏输出：只能输出低电平，在没有上下拉是输出高时为高阻态。

上下拉： NO Pullup and no pull-down，浮空 Pullup，上拉电阻 pull-down，下拉电阻

电平翻转速度：

Low，2MHz Medium，25MHz High，50MHz Very_high，100MHz

引脚的各种状态我会放在嵌入式硬件篇进行讲解，这里着重讲解软件。

在主函数main.c的

/* USER CODE END WHILE */ /* USER CODE BEGIN 3 */

中写入：

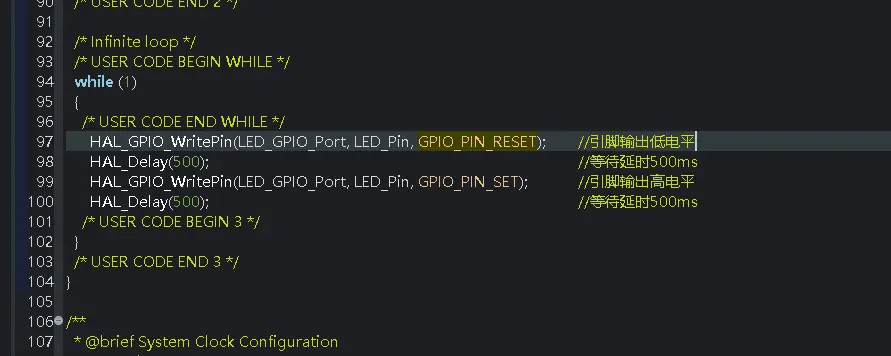

HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET); //引脚输出低电平 HAL_Delay(500); //等待延时500ms HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET); //引脚输出高电平 HAL_Delay(500); //等待延时500ms

快捷键：

ctrl+鼠标左键点击对应变量或函数：跳转到声明的地方。

alt+/：代码自动补全。

ctrl+/：注释行内容。

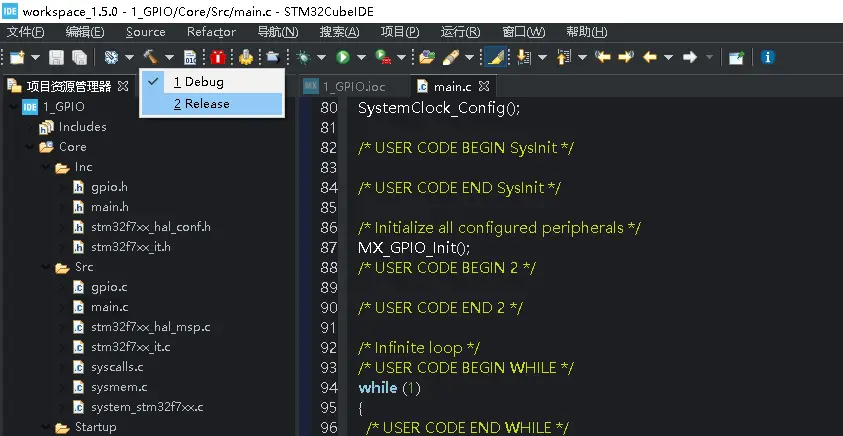

选择Release编译正式版本，Debug是调试版本。

如果控制台输出有错误信息，左键双击即可跳转到相应位置。

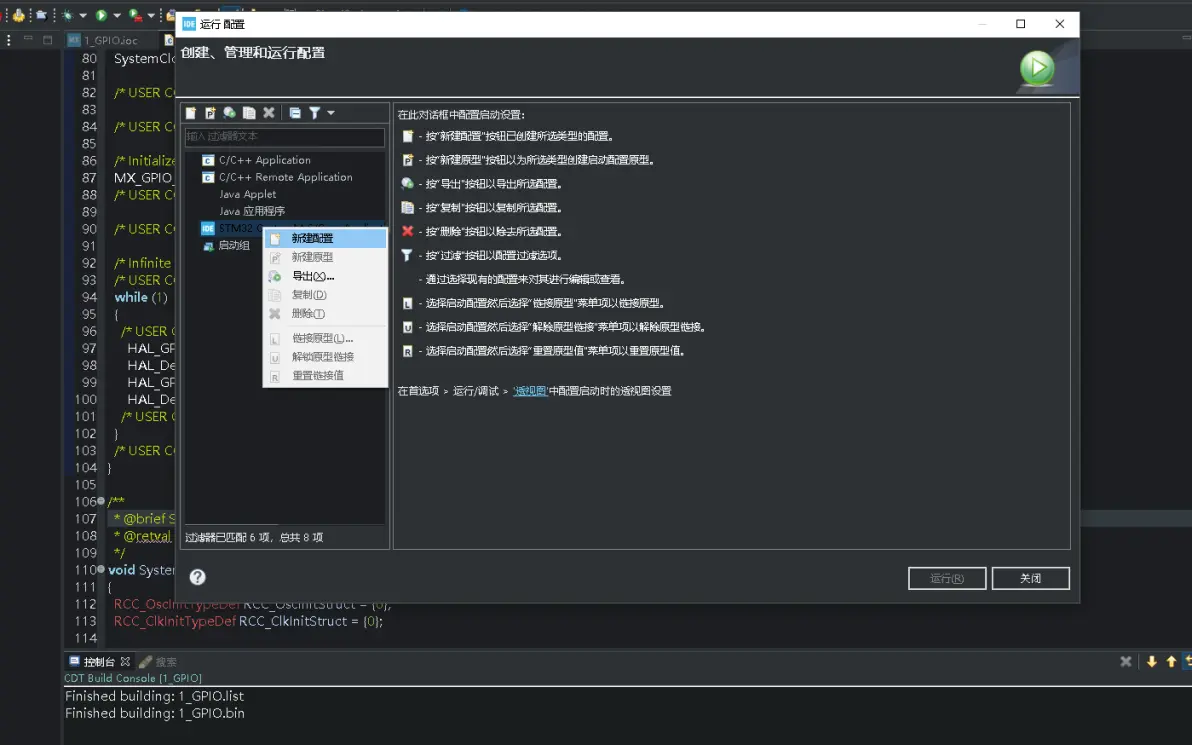

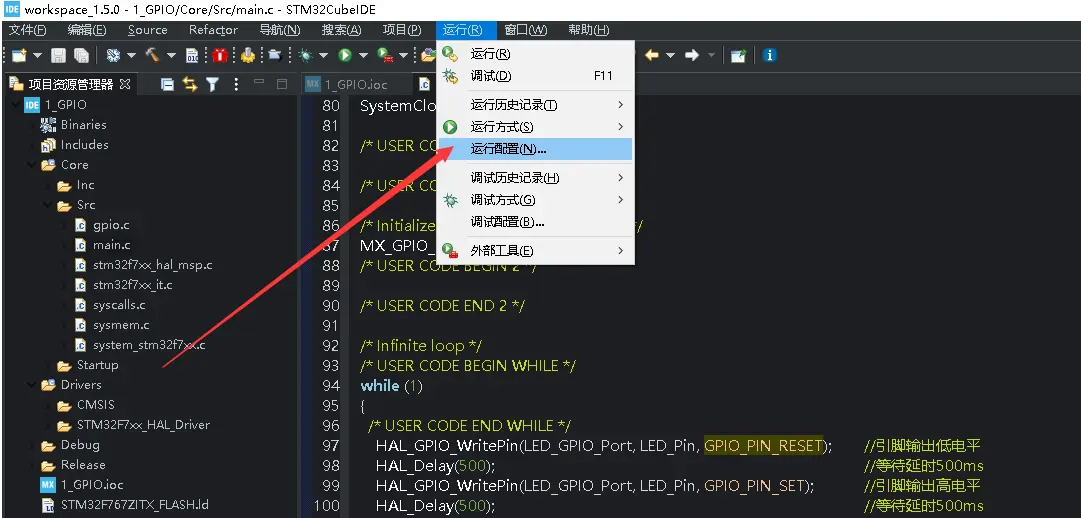

点击运行配置。

右键新建配置或者左键双击：

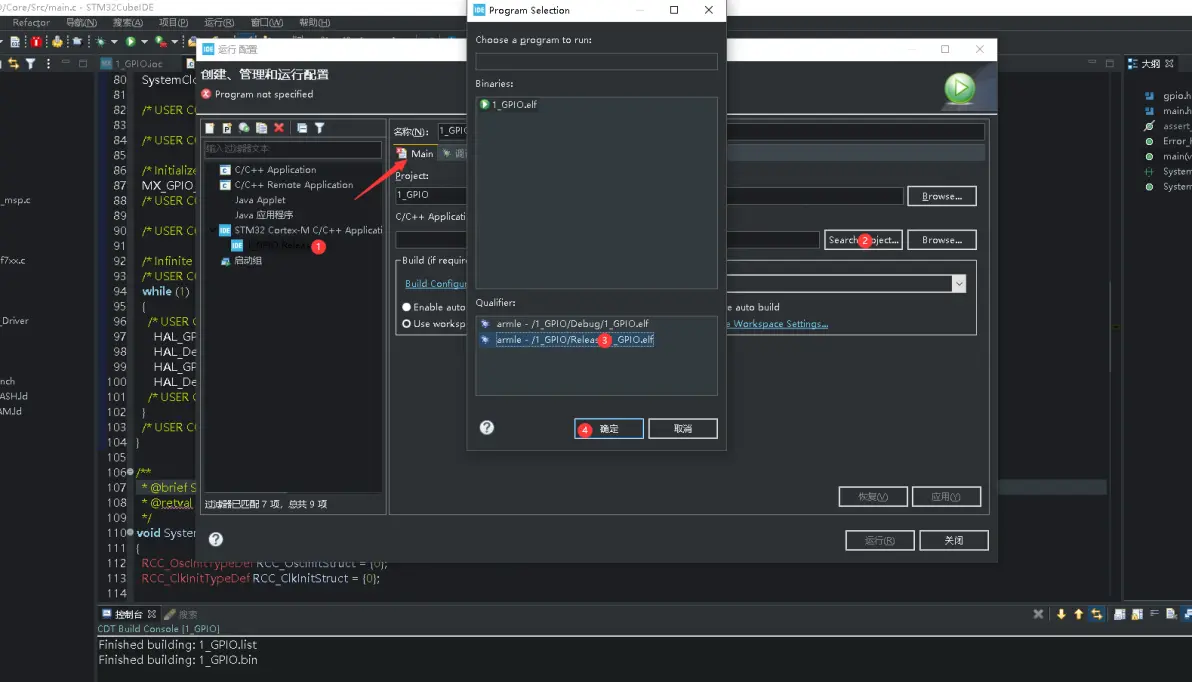

选择下载程序：

选择你所使用的仿真下载器，我这里使用的ST Link选择，接上仿真器点击运行即可。

下载完成，LED已经开始闪烁。
