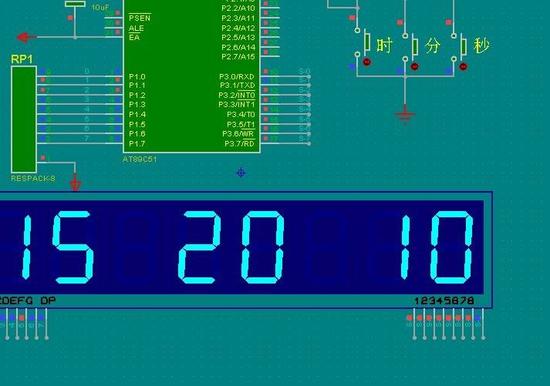

2020年01月16日 | AVR单片机对电子时钟的设计

#include

#include

#include

#include

#defineucharunsignedchar

#defineuintunsignedint

#definextal8

#defineCSPA5

#defineSIDPA6

#defineSCLKPA7

#defineSet_CS（）DDRA|=（1《#defineSet_SID（）DDRA|=（1《#defineSet_SCLK（）DDRA|=（1《

#defineClr_CS（）DDRA|=（1《#defineClr_SID（）DDRA|=（1《#defineClr_SCLK（）DDRA|=（1《

#defineHH2//定义时为2

#defineMM1//定义分为1

#defineSS0//定义秒为0

volatileunsignedcharTIme_h_m_s［3］={0，0，0};//时间的时分秒存贮单元

volaTIleunsignedcharflash_sign=0x00;

//====================================================================

//函数声明

voidDelay（uintms）;//延时子程序

voidSerial_W_1byte_to_LCD（ucharRS，ucharW_data）;

voidSerial_send_cmd（ucharsend_cmd）;

voidSerial_send_data（ucharsend_data）;

voidWrite_8bits（ucharW_bits）;

voidLCD_Init（void）;

voidSerial_send_string_to_xy（ucharrow，ucharcol，uchar*p）;

voidDisplay_cLOCk1（ucharrow，ucharcol，uchar*TIme）;

/*=============================================================

功能：TIMER2溢出中断函数

=================================================================*/

SIGNAL（SIG_OUTPUT_COMPARE2）//_VECTOR（3）

{

statICunsignedcharhalf_second;

if（（++half_second）》=2）

{

if（（++Time_h_m_s［SS］）》=60）

{

Time_h_m_s［SS］=0;

if（（++Time_h_m_s［MM］）》=60）

{

Time_h_m_s［MM］=0;

if（（++Time_h_m_s［HH］）》=24）

Time_h_m_s［HH］=0;

}

}

half_second=0x00;

}

flash_sign&=0x01;

flash_sign^=0x01;//置位闪动标志位（该位为0时闪动）

}

/*******************************************************************

函数名：Port_init

入口参数：无

出口参数：无

建立日期：2008年05月09日

修改日期：

函数作用：MCU端口初始化函数

说明：

********************************************************************/

voidPort_init（void）

{

DDRC=~（1《PORTC=0x00;

ASSR|=（1TCCR2|=（1《OCR2=63;

}

/*******************************************************************

函数名：Serial_send_string

入口参数：*p_send_data

出口参数：无

建立日期：2008年05月09日

修改日期：

函数作用：发送字符串子函数

说明：

********************************************************************/

voidSerial_send_string（uchar*p_send_data）

{

uchar*p_temp;

p_temp=p_send_data;

while（*p_temp！=0）

{

Serial_send_data（*p_temp++）;

}

}

//========================

/********************************************************************

函数名：Serial_send_string_to_xy

入口参数：row，col，*p

出口参数：无

建立日期：2008年04月13日

修改日期：

函数作用：

说明：

********************************************************************/

voidSerial_send_string_to_xy（ucharrow，ucharcol，uchar*p）

{

switch（row）

{

case0:Serial_send_cmd（0x80+col）;

break;

case1:Serial_send_cmd（0x90+col）;

break;

case2:Serial_send_cmd（0x88+col）;

break;

case3:Serial_send_cmd（0x98+col）;

break;

default:break;

}

while（*p！=0）

{

Serial_send_data（*p++）;//写数据到RAM

}

}

/********************************************************************/

intmain（void）

{

PORTA=0XFF;//

DDRA=0XFF;//PA口全部设为输出模式

Port_init（）;

Clr_CS（）;

Clr_SID（）;

Clr_SCLK（）;

LCD_Init（）;

Delay（10）;

LCD_Init（）;//初始化两边是关键，否则液晶上电重起将不能显示

sei（）;//开总中断

while（1）

{

asm（“nop”）;

asm（“nop”）;

Serial_send_cmd（0x30）;//基本指令集，，绘图显示OFF

//Serial_send_cmd（0x01）;//清除显示

Serial_send_string_to_xy（0，0，“现在时间：”）;

Display_clock1（1，3，Time_h_m_s）;

}

}

/*******************************************************************

函数名：LCD_Init

入口参数：无

出口参数：无

建立日期：2008年05月09日

修改日期：

函数作用：12864液晶初始化函数

说明：

********************************************************************/

voidLCD_Init（void）

{

ucharcmd;

Delay（50）;

cmd=0x30;//功能设置8位数据，基本指令

Serial_send_cmd（cmd）;

Delay（20）;

cmd=0x0C;//显示状态ON，游标OFF，反白OFF

Serial_send_cmd（cmd）;//写指令

Delay（20）;

cmd=0x01;//清除显示

Serial_send_cmd（cmd）;//写指令

Delay（20）;

cmd=0x02;//地址归位

Serial_send_cmd（cmd）;//写指令

Delay（20）;

cmd=0x80;//设置DDRAM地址

Serial_send_cmd（cmd）;//写指令

Delay（20）;//延时

}

/*******************************************************************

函数名：Serial_send_cmd

入口参数：cmd

出口参数：无

建立日期：2008年4月13日

修改日期：

函数作用：写一个字节指令的到12864液晶，

说明：

********************************************************************/

voidSerial_send_cmd（ucharsend_cmd）

{

Serial_W_1byte_to_LCD（0，send_cmd）;

}

/*******************************************************************

函数名：Serial_send_data

入口参数：cmd

出口参数：无

建立日期：2008年4月13日

修改日期：

函数作用：写一个字节数据到12864液晶，

说明：

********************************************************************/

voidSerial_send_data（ucharsend_data）

{

Serial_W_1byte_to_LCD（1，send_data）;

}

名：Serial_Serial_W_1byte_to_LCD_to_LCD

入口参数：RW、RS、W_data

出口参数：无

建立日期：2007年3月3日

修改日期：

函数作用：写一个字节的数据到12864液晶，包括指令和数据

说 明：RW=1，从液晶读数据到MCU；RW=0，写一个数据到液晶；

（一般RW都设为0，即只向液晶写数据，不读数据）

RS=1，写入的是数据；RS=0，写入的是指令；

一般模式：RW=0，RS=1;写数据

RW=0，RS=0;写指令

********************************************************************/

void Serial_W_1byte_to_LCD（uchar RS， uchar W_data）

{

uchar H_data，L_data，S_ID = 0xf8; //11111 RWRS 0

if（RS == 0）

{

S_ID &= ~0x02;

}

else //if（RS==1）

{

S_ID “= 0X02;

}

H_data = W_data;

H_data &= 0xf0; //屏蔽低4位的数据

L_data = W_data; //xxxx0000格式

L_data 《《= 4; //xxxx0000格式

L_data &= 0xf0; //屏蔽高4位的数据

Set_CS（）;

asm（”nop“）;

asm（”nop“）;

Write_8bits（S_ID）; //发送S_ID

asm（”nop“）;

Write_8bits（H_data）; //发送H_data

asm（”nop“）;

Write_8bits（L_data）; //发送L_data

asm（”nop“）;

Clr_CS（）;

}

/********************************************************************

函 数 名：Write_8bits

入口参数：W_bits

出口参数：无

建立日期：2007年3月3日

修改日期：

函数作用：负责串行输出8个bit位

说 明：

********************************************************************/

void Write_8bits（uchar W_bits）

{

uchar i，Temp_data;

Temp_data = W_bits;

for（i=0; i《8; i++）

{

if（（Temp_data&0x80）==0）

{

Clr_SID（）;

}

else

{

Set_SID（）;

}

asm（”nop“）;

asm（”nop“）;

Set_SCLK（）;

asm（”nop“）;

asm（”nop“）;

Clr_SCLK（）;

asm（”nop“）;

asm（”nop“）;

Temp_data 《《= 1;

}

Clr_SID（）;

}

/********************************************************************

函 数 名：Delay

入口参数：ms

出口参数：无

建立日期：2007年3月3日

修改日期：

函数作用：毫秒级的延时程序，当晶振为12MHz时，xtal=12;

说 明：

********************************************************************/

void Delay（uint ms）

{

uint i;

while（ms--）

{

for（i=1;i《（uint）（xtal*143-2）;i++）

;

}

}
