2021年10月18日 | ATmega16 看门狗定时器
2021-10-18 来源：eefocus

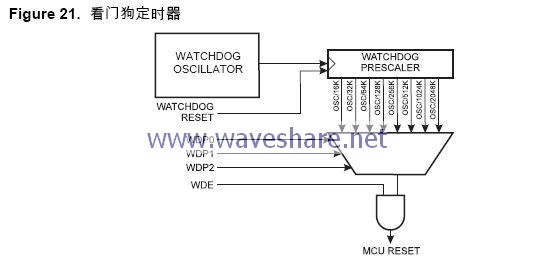

看门狗定时器由独立的 1 Mhz 片内振荡器驱动。这是 VCC = 5V时的典型值。请参见特性 数据以了解其他VCC电平下的典型值。通过设置看门狗定时器的预分频器可以调节看门狗 复位的时间间隔，如 P41 Table 17 所示。看门狗复位指令 WDR 用来复位看门狗定时器。 此外，禁止看门狗定时器或发生复位时定时器也被复位。复位时间有 8 个选项。如果没有 及时复位定时器，一旦时间超过复位周期， ATmega16 就复位，并执行复位向量指向的 程序。具体的看门狗复位时序在 P39 有说明。
看门狗定时器还可用来产生中断。这在使用看门狗将系统从掉电状态唤醒是非常有用的。
看门狗定时器控制寄存器－WDTCR
· Bits 7..5 – Res: 保留位
ATmega16 保留位，读操作返回值为零。
· Bit 4 – WDTOE: 看门狗修改使能
清零WDE 时必须置位WDTOE，否则不能禁止看门狗。一旦置位，硬件将在紧接的4 个时钟周期之后将其清零。请参考有关WDE 的说明来禁止看门狗。
· Bit 3 – WDE: 使能看门狗
WDE为"1“ 时，看门狗使能，否则看门狗将被禁止。只有在WDTOE为"1“ 时WDE 才能清零。以下为关闭看门狗的步骤：
1. 在同一个指令内对WDTOE 和WDE 写"1“，即使WDE 已经为"1“
2. 在紧接的4 个时钟周期之内对WDE 写"0”
· Bits 2..0 – WDP2, WDP1, WDP0: 看门狗定时器预分频器2, 1 和 0

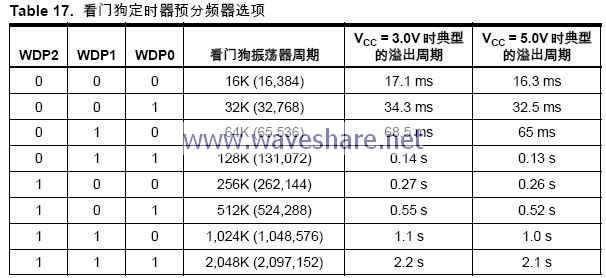

WDP2、WDP1 和WDP0 决定看门狗定时器的预分频器，如Table 17 所示。
下面的例子分别用汇编和C 语言实现了关闭WDT 的操作。在此假定中断处于用户控制之下 ( 比如禁止全局中断) ，因而在执行下面程序时中断不会发生。
汇编代码例程
WDT_off:
; WDT 复位
WDR
; 置位 WDTOE 和 WDE
in r16, WDTCR
ori r16, (1<
; 关闭WDT
ldi r16, (0<
ret
C 代码例程
void WDT_off(void)
{
/* WDT 复位*/
_WDR();
/* 置位 WDTOE 和 WDE*/
WDTCR |= (1<
WDTCR = 0x00;
}
上一篇:ATmega16 中断向量
