西门子SMART200 PLC和西门子1200 PLC的Modbus TCP通讯实例

我们上节课程基于博途V16讲了西门子1200PLC和1500PLC的ModbusTCP通讯，这节课程我们讲smart系列PLC和1200系列PLC的ModbusTCP通讯，作这个实验项目必须满足以下几个软硬件：

1.)一台smart200PLC(型号不限，但最好时SR/ST系列带网口的，本节课程使用到的时S T60PLC);

2.)一台西门子1200系列PLC，(型号不限，但最好固件版本高一点的，本节课程使用的时 1215DCDCDC/V4.4版本的);

3.)电脑上必须安装上TIA(博途V16)软件;

4.)电脑上必须安装上STEP 7‑Micro/WIN SMART/V2.6软件;

5.)通讯网线2条及交换机1台。

满足以上的条件我们方可开始组态编程等工作。

这里先组态1200PLC作为服务器来使用：

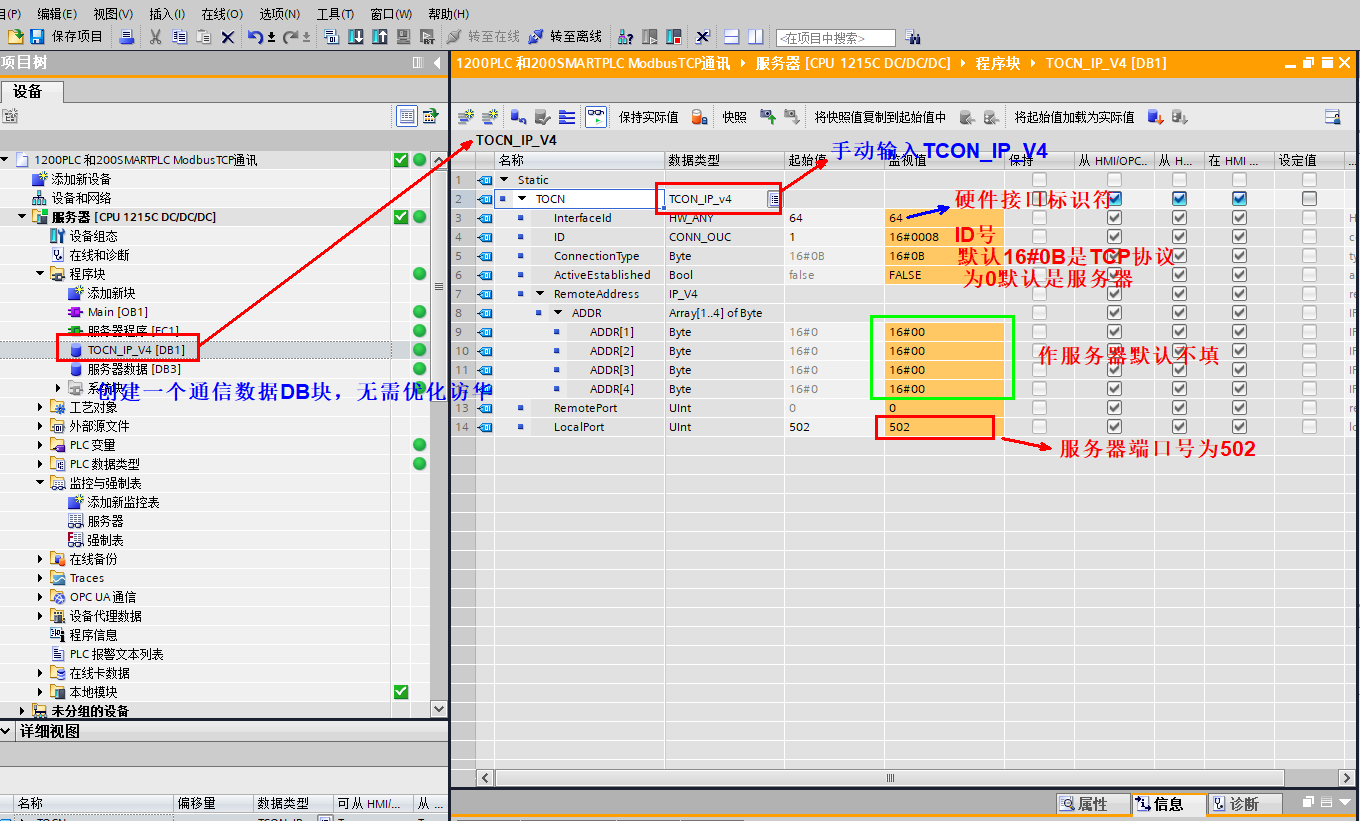

1.)添加一个通讯DB数据块，手动输入数据类型“TCON_IP_V4”。如下图所示：

添加通讯数据DB块

2.在程序段调用服务器驱动指令：

添加服务器接收指令

3.)以上完成对服务器(1200PLC)的组态及通讯程序指令块调用等，下面我们开始组态客户机(Smart200):

控制要求：

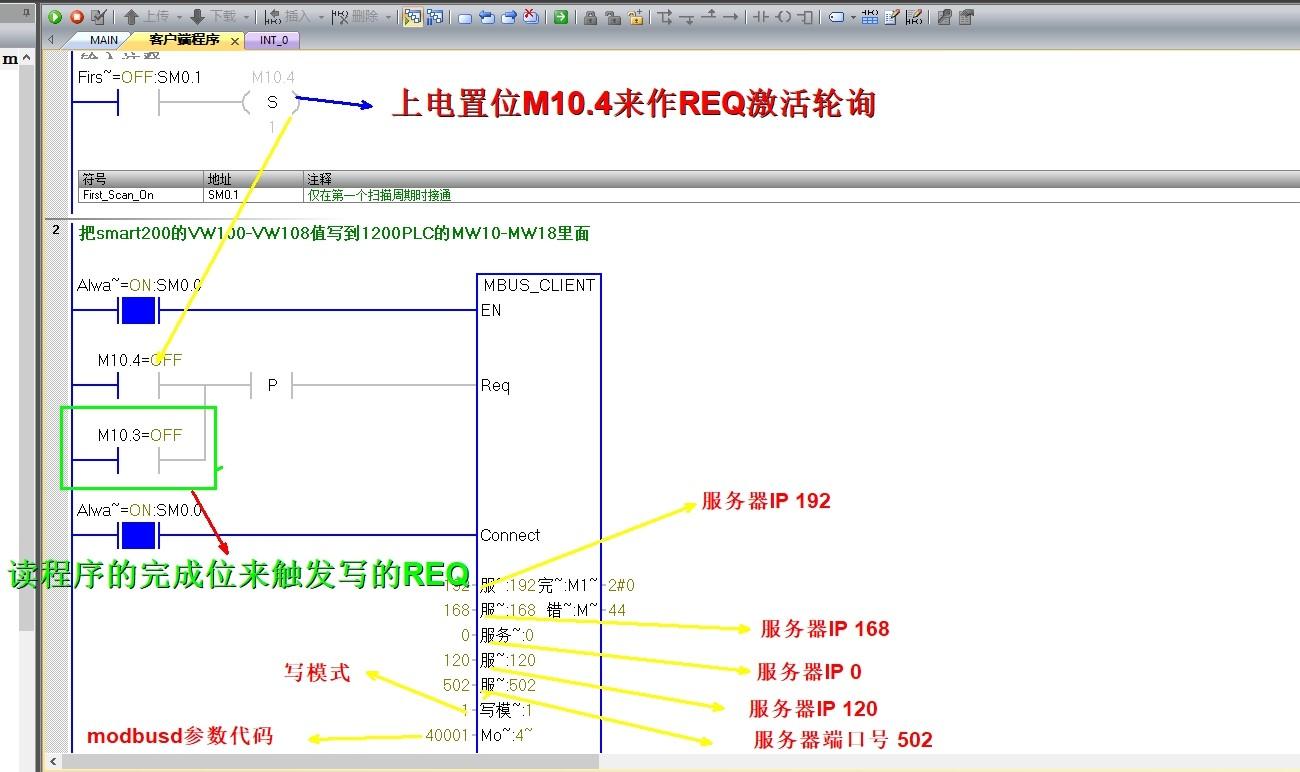

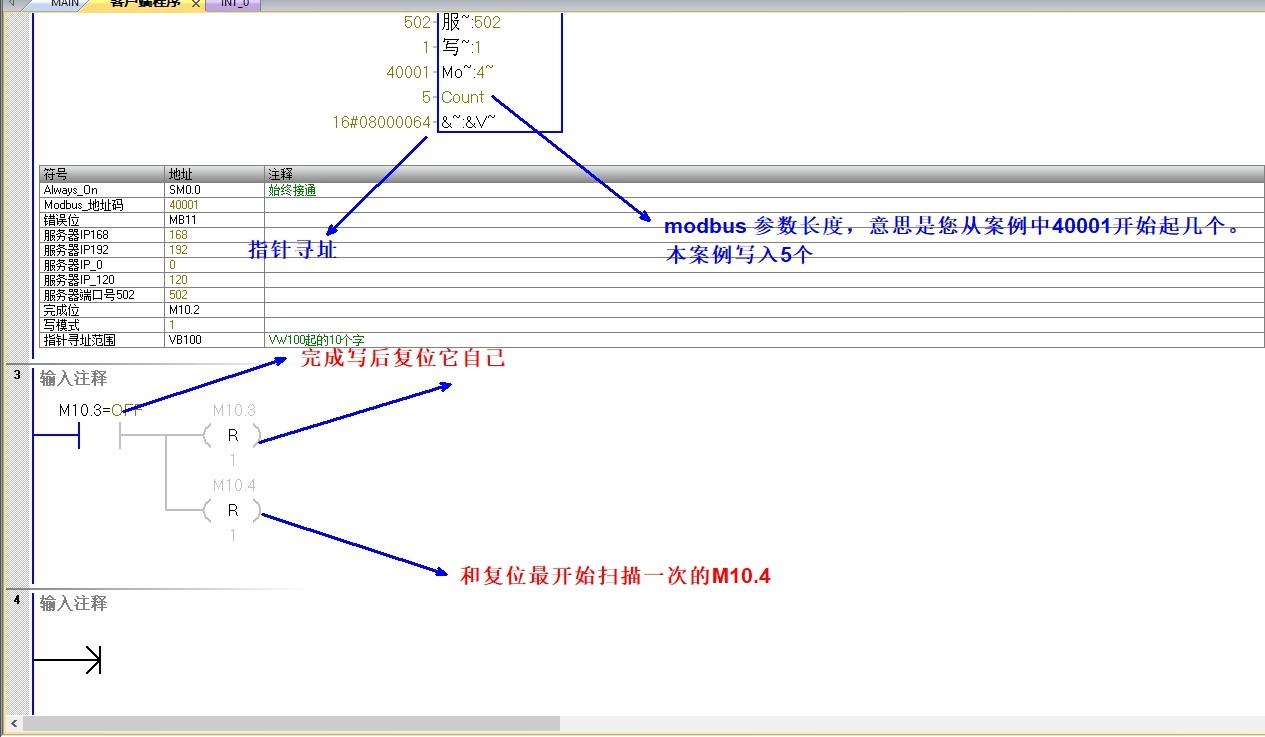

们从客户机Smart200的VW100-VW108寄存器修改并发送到服务器1200的MW10-MW18里面;

从客户机写到服务器5个字

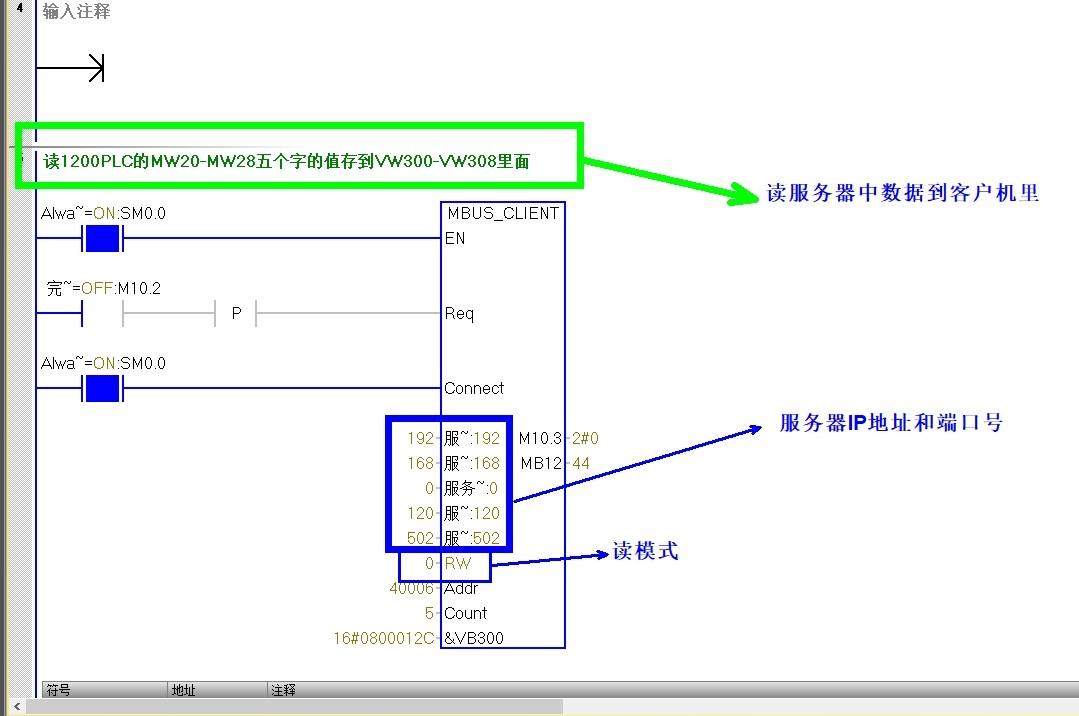

从服务器1200的MW20-MW28里修改值并发送到客户机Smart200里，并把数据存储到VW300-VW308五个存储器里;

接收来自1200的写入数据

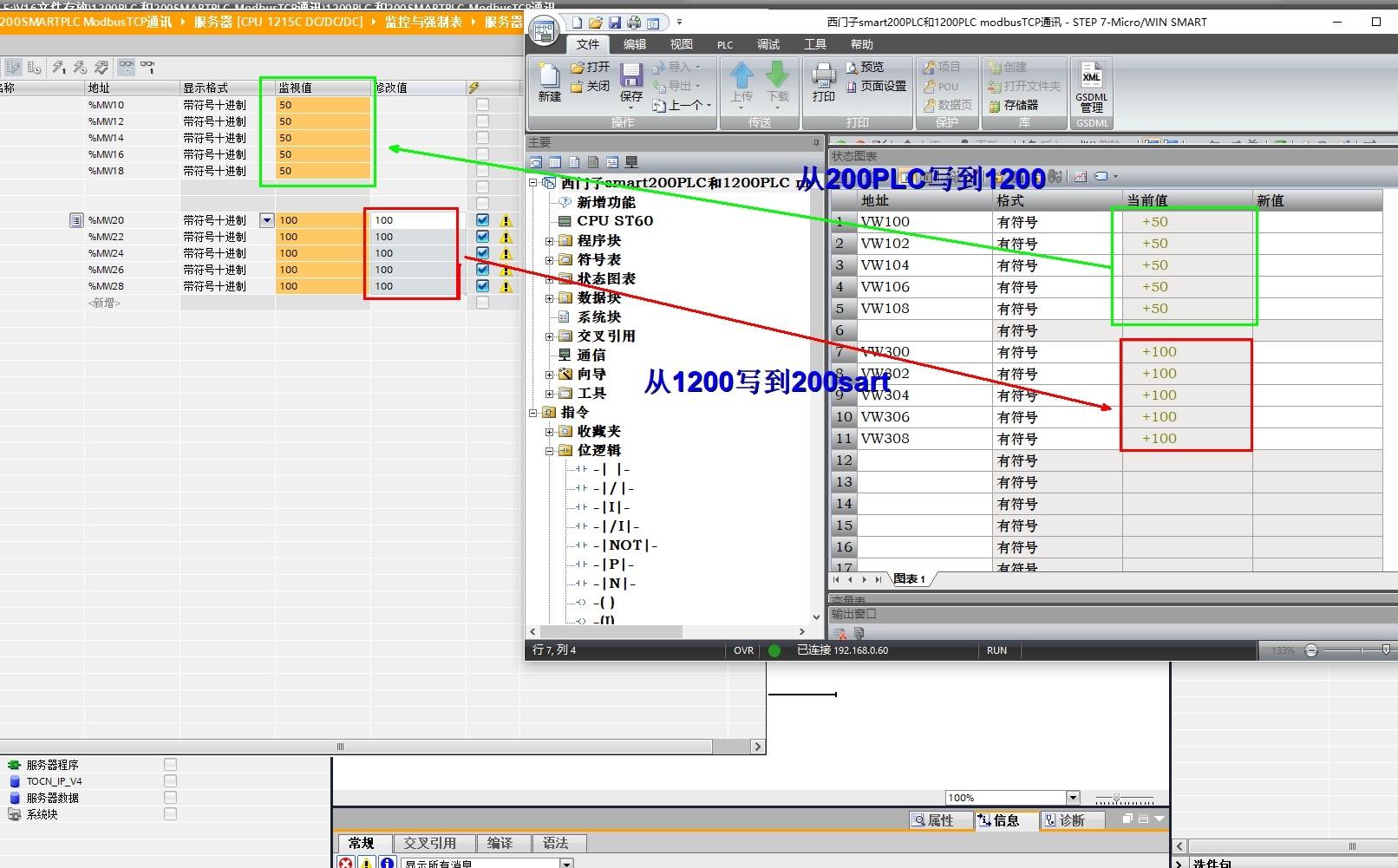

以上完成程序制作，分别下载到客户机smart和服务器1200里，打开各自状态 表进行 监控：

监控双方读写数据
