微源半导体推出H桥驱动芯片LPD8880

LPD8880是一款可驱动双向直流电机的H桥驱动芯片，集成了4个低导通内阻的N沟道MOSFET，上下管内阻和仅为500mΩ，输入耐压40V，可支持工作电压4.5V到36V，非常适用于扫地机器人，自动窗帘，打印机，扫描仪等智能家居应用场景。

LPD8880集成了高精度电流镜来检测输出电流，主控设备通过检测电流镜的输出小电流在外部电阻上的电压来识别负载电流信息和判断是否出现电机失速，相对于传统应用，系统不再需要分流电阻和运算放大器来检测电机电流，降低了系统成本和外围电路设计。在电机正常运行期间，LPD8880既可以通过PWM输入调节电机转速，也可以通过电流斩波调节电机转速，LPD8880将外部输入VREF信号与电流镜输出产生的电压进行比较实现斩波，通过调节VREF电平和外部电阻，可轻松调节电机的电流控制转速。

LPD8880在两个PWM输入信号都为低时进入低功耗睡眠模式，睡眠功耗小于10μA。LPD8880集成了欠压锁定，过流保护和过热保护功能，防止在电机短路和堵转等异常情况下损坏器件。

LPD8880典型应用电路图

LPD8880采用标准ESOP8封装，底部焊盘可帮助芯片快速散热，广泛应用于扫地机器人，打印机，自动窗帘等智能家居及小功率工业设备等场景。

LPD8880主要特点

独立H桥电机驱动器

VM输入电压：4.5~36V，耐压40V

集成低导通内阻：500mΩ(HS+LS)

集成电荷泵，支持100%占空比输出

集成高精度电流镜，比例电流输出

电流调节控制转速功能

-固定关断时间斩波

-低侧慢速衰减模式

PWM占空比调节转速功能，支持频率高达100kHz

兼容3.3V，5V PWM 输入逻辑

PWM输入都为低时，进入低功耗睡眠模式，功耗低于10μA

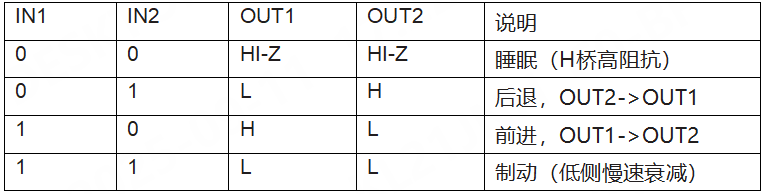

PWM输入控制逻辑

保护特性

VM UVLO

每个MOS均有过流保护

-OUT1与OUT2短路保护

-OUT与VM短路保护

-OUT与GND短路保护

过温保护

自动故障恢复

封装

ESOP8
