C51单片机串行口收发通信(没有板子，虚拟串口)

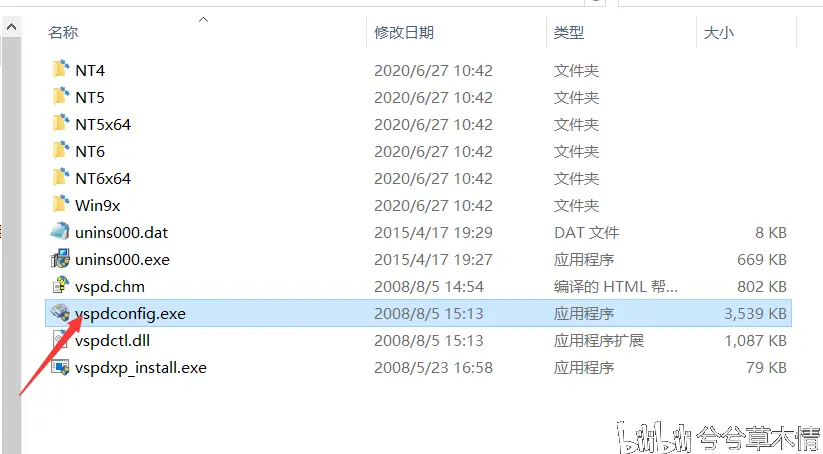

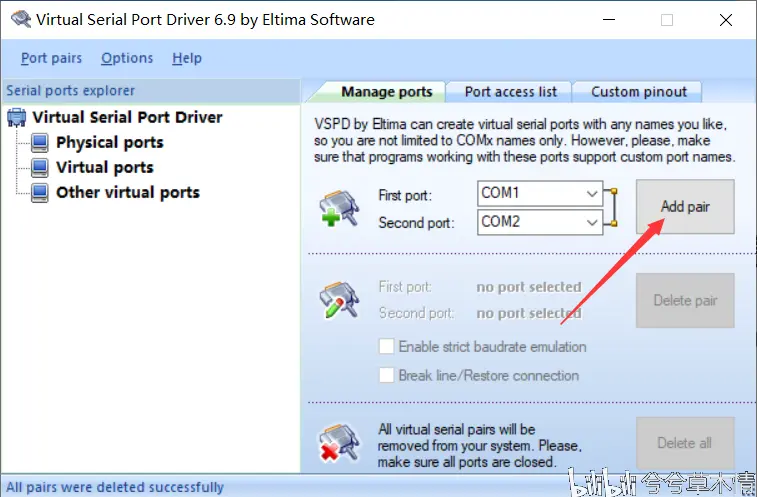

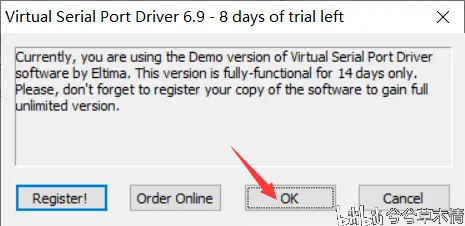

因为是虚拟串口，所以需要创建虚拟串口。

自此虚拟串口添加完成。下面需要串口调试助手应用程序，有很多种的这种应用程序，我用的是

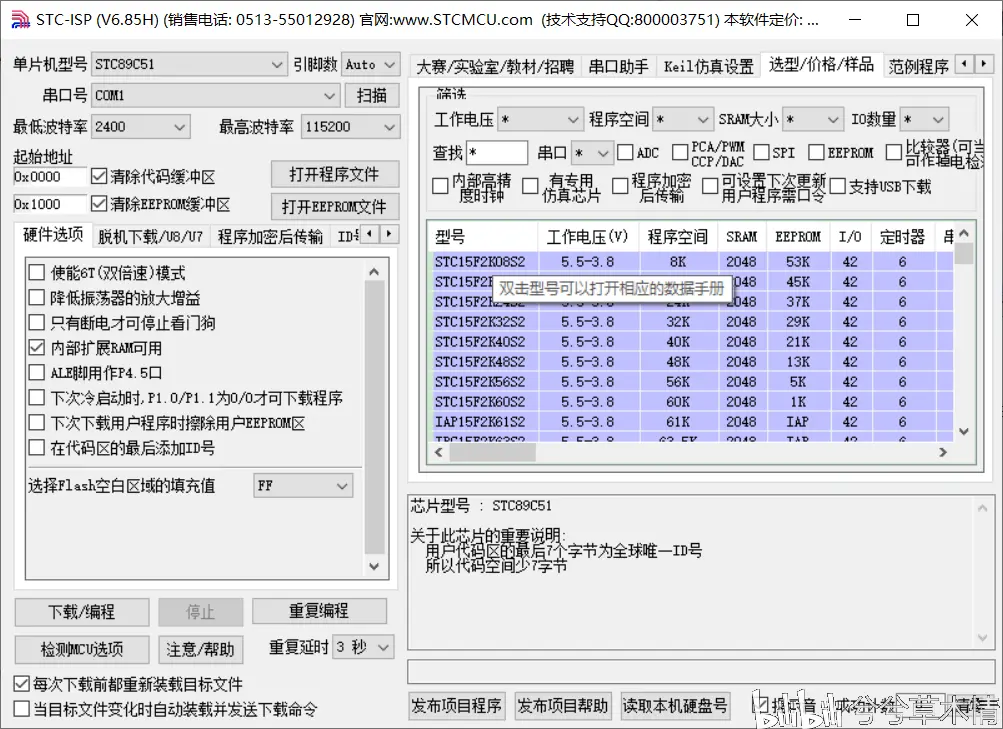

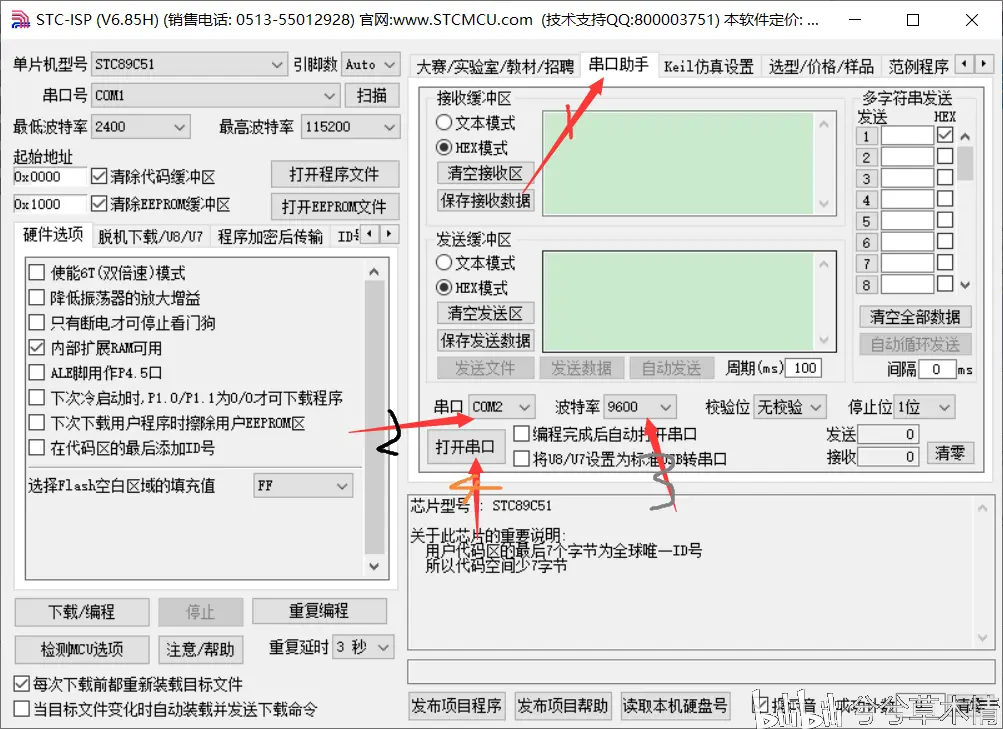

运行->调至“串口助手”窗口，设置其相应的串口（如：串口1、2相对应，这里先将串口助手设置com2，然后在proteus里设置COMPIM（模拟RS232端口）为com1），设置相应的波特率（这个大家可以网上查，一般设置是AT89C51的板子内的晶振频率为11.0592Mhz，对应的波特率为9600）。

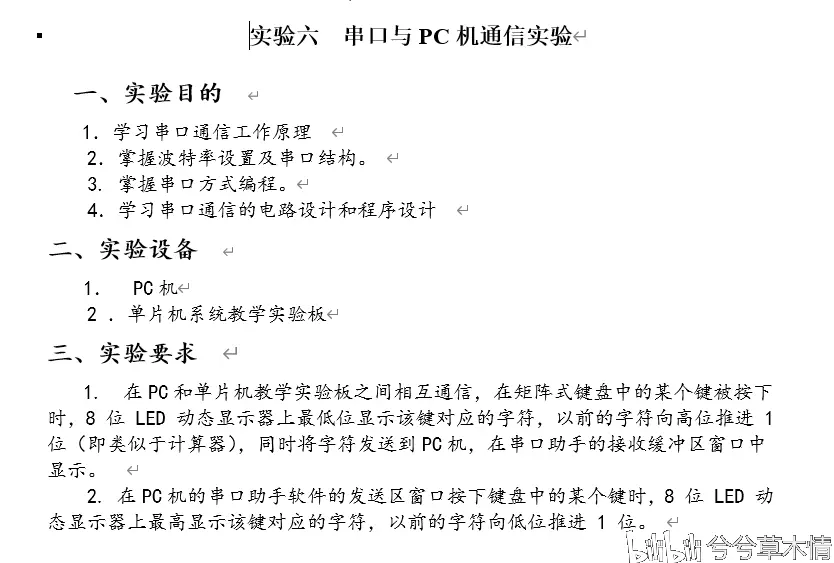

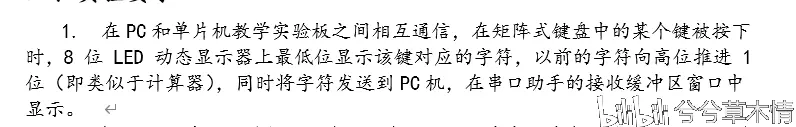

至此，虚拟串口的创建，调试软件的运行已经准备就绪。下面根据相应的题目要求进行实验。我的实验要求一是

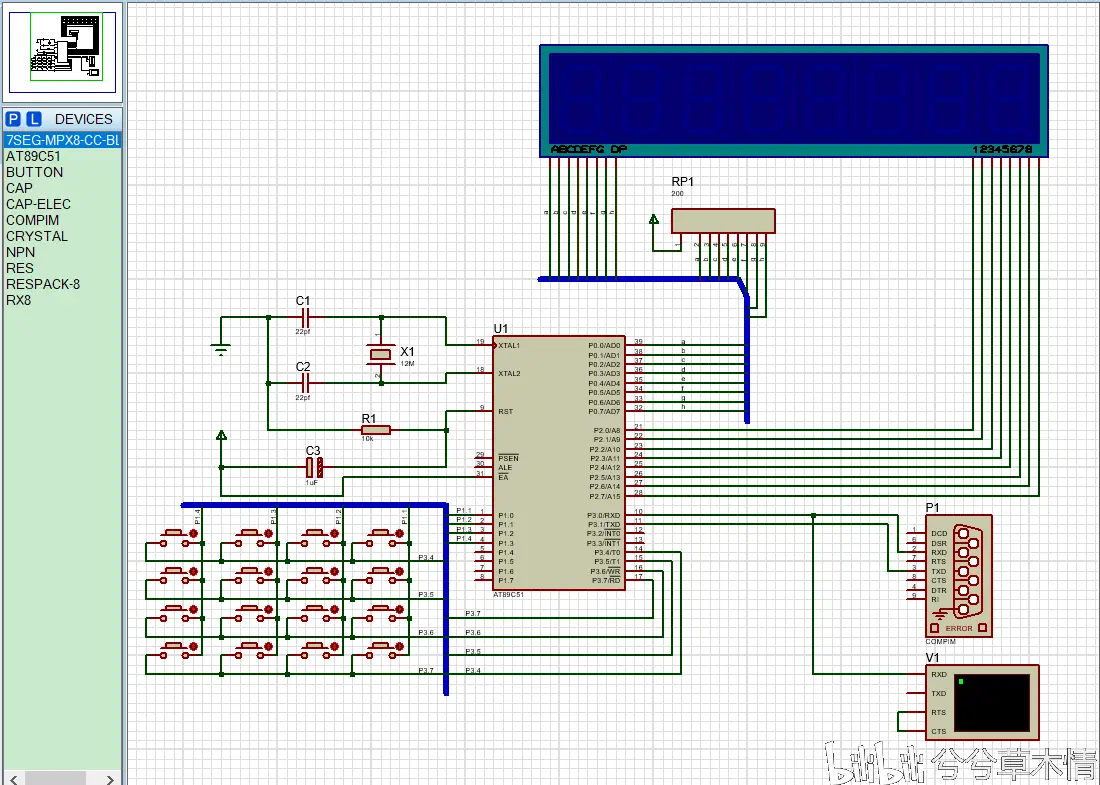

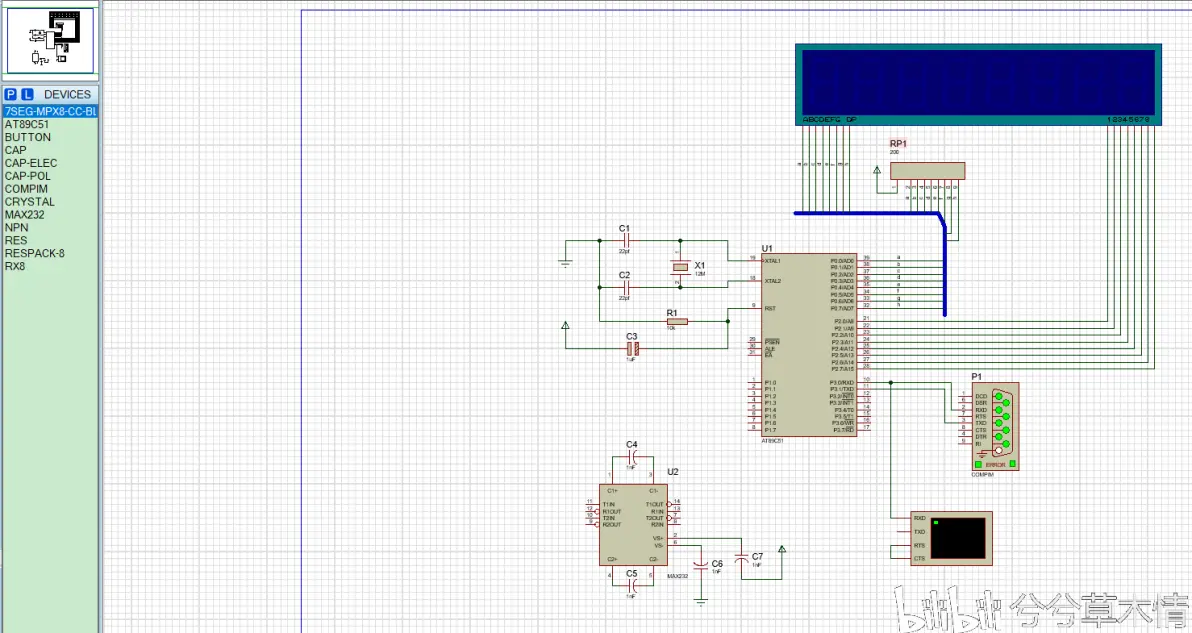

原理图界面：

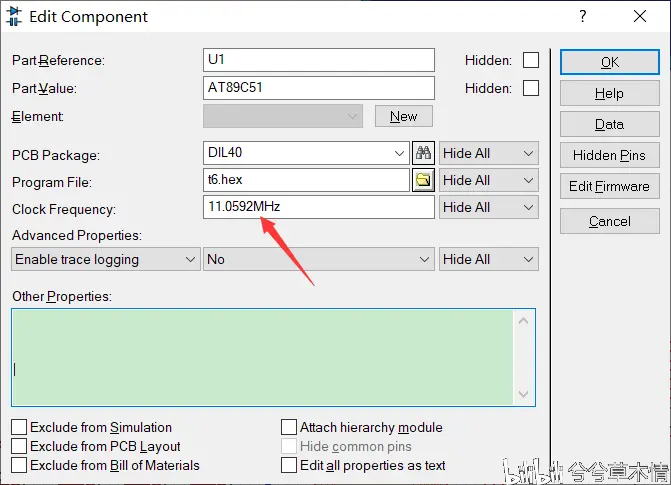

双击AC89C51开发板设置晶振频率

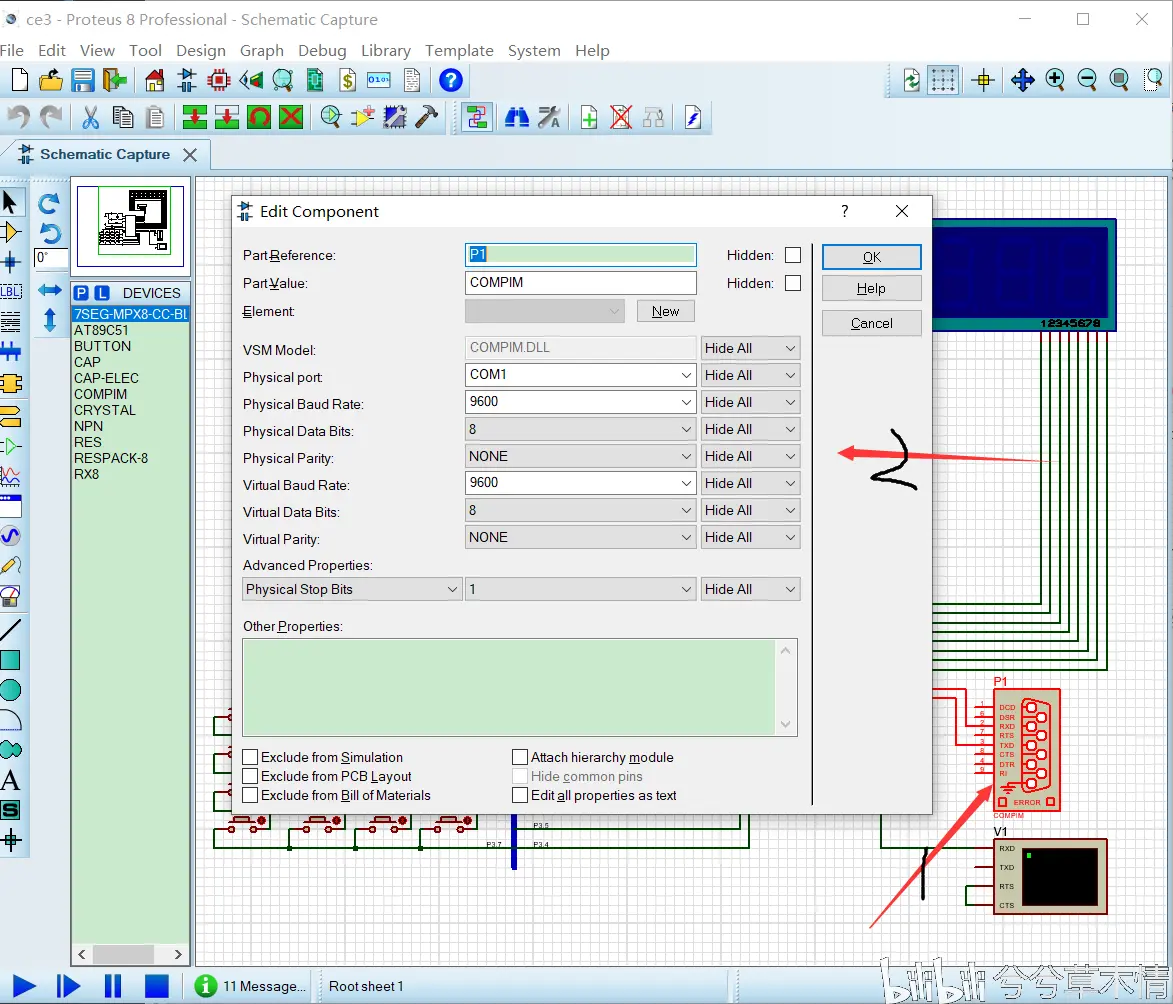

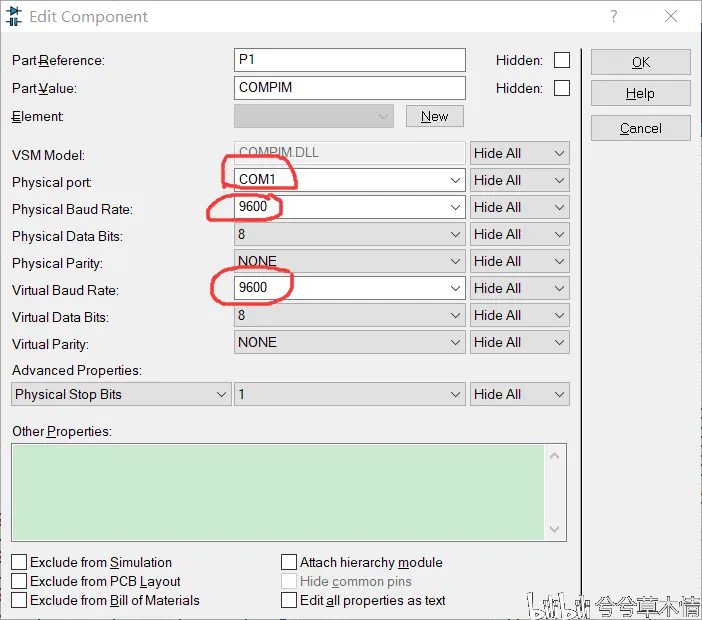

晶振频率11.0592对应波特率9600，设置COMPIM波特率（有关晶振频率和波特率的运算请自行百度）

至此，设置完毕，hex文件我此前已经导入到AT89C51开发板了，所以直接调试看运行结果。

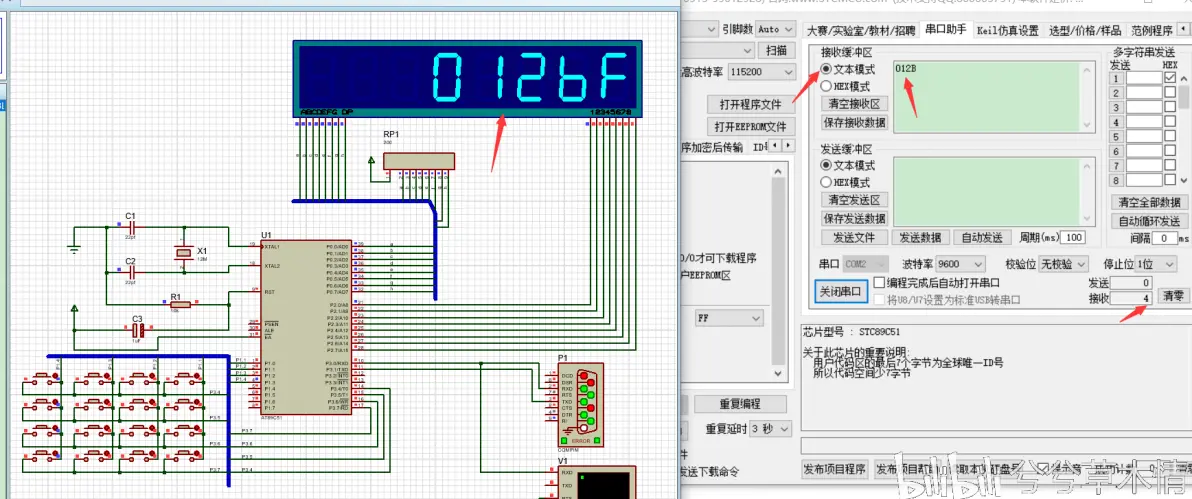

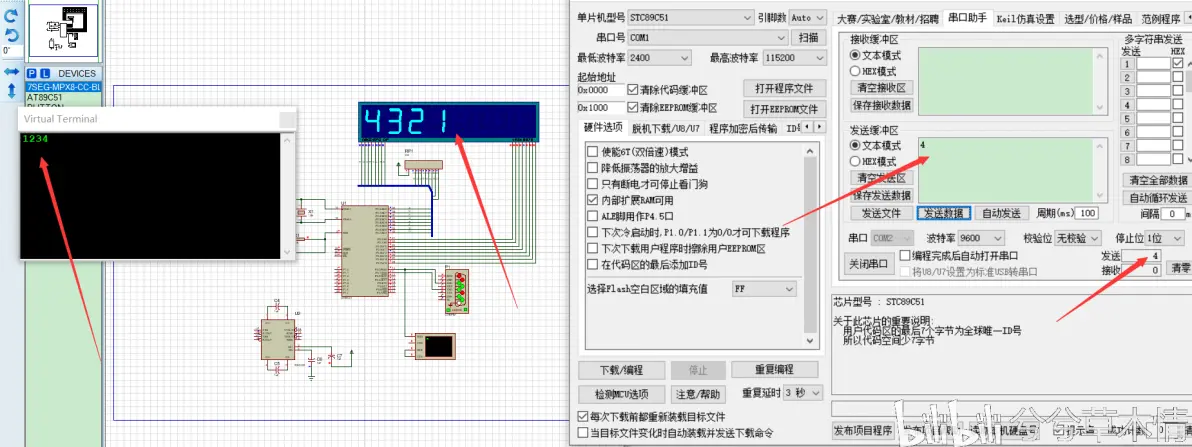

此要求是接收实验，PC串口助手接收单片机发来的按键字符，由仿真结果显示成功。

源码：

#include<reg51.h>

#include<intrins.h>

#define uchar unsigned char

#define uint unsigned int

uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00};

//共阴极0-灭段码

int flag=0,flag2=0;

uchar Display_Buffer[]={16,16,16,16,16,16,' ',16};//设置显示数组初值为'灭'

void delay(uint z) //延时子函数

{

uint x,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}

void UART_Send_Data(char byte)

{

SBUF=byte;

while(!TI);//等待串口数据发送完毕

TI=0;//将发送中断标志位清0，为下次发送数据做准备

}

uchar kscan()   //扫描函数

{

uchar i,temp,num=16;

for(i=0;i<4;i++)

{

P1=_crol_(0xfe,i);//逐列扫描

temp=P3;

temp=temp&0xf0;

if(temp!=0xf0)

{

delay(20);

temp=P3;

temp=temp&0xf0;

if(temp!=0xf0)

{

temp=(P1&0x0f)|(P3&0xf0);

switch(temp)

{

case 0xe7:num=0;break;

case 0xeb:num=4;break;

case 0xed:num=8;break;

case 0xee:num=12;break;

case 0xd7:num=1;break;

case 0xdb:num=5;break;

case 0xdd:num=9;break;

case 0xde:num=13;break;

case 0xb7:num=2;break;

case 0xbb:num=6;break;

case 0xbd:num=10;break;

case 0xbe:num=14;break;

case 0x77:num=3;break;

case 0x7b:num=7;break;

case 0x7d:num=11;break;

case 0x7e:num=15;break;

default:break;

}

while((temp&0xf0)!=0xf0)//等待按键释放

{

temp=P3;

}

}

}

}

flag=1;

return num;

}

void init_com(void)

{

SCON = 0x50;         // SCON: 方式 1, 8-bit, 允许接收数据

TMOD |= 0x20;               // TMOD: 设置定时器1工作在方式2, 8-bit 自动重装

TH1 = 0xFD;               // TH1:  初始值为0xFD  波特率：9600 晶振频率：11.0592MHz

TL1 = 0x0;

TR1 = 1;                  // TR1:  开启定时器1

EA  = 1;                  //打开总中断

ES  = 1;                  //打开串口中断

}

void main()

{

int k,m=0x7f;

uchar num;

P0=0x00;//关闭数码管的段选

P2=0xff;//关闭数码管的位选

init_com();

while(1)

{

num=kscan();

if(num!=16)

{

for(k=1;k<8;k++)

{

Display_Buffer[k-1]=Display_Buffer[k];//显示向前移动一位

}

Display_Buffer[7]=num; //显示数组最后赋扫描到按下的键的值

flag2++;

if(flag==1&&flag2!=1)

{

flag=0;

if(Display_Buffer[6]>=0&&Display_Buffer[6]<=9)

UART_Send_Data(Display_Buffer[6]+'0');

else

UART_Send_Data(Display_Buffer[6]+55);

}

delay(2);

num=16;

}

for(k=0;k<8;k++)

{

m=_crol_(m,1); //m左移1位

P2=m; //给P2口输入

P0=table[Display_Buffer[k]]; // 将扫描到的值转换为码段值输入给P0口

delay(2);

}

}

}

要求二：

频率和波特率还有串口同上。

原理图：

此前已导入hex文件，直接调试看仿真结果。

因为是串行口，发送和接收都是一个一个字符。由仿真结果知，实验成功。

源码：

#include<reg51.h>

#include<intrins.h>

#define uchar unsigned char

#define uint unsigned int

uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00};//共阴极码段

uchar Display_Buffer[]={16,16,16,16,16,16,16,16};

uchar flag;

uchar c;

void delay(uint z)

{

uint x,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}

void init_uart(void)

{

SCON = 0x50;         // SCON: 方式 1, 8-bit, 允许接收数据

TMOD |= 0x20;               // TMOD: 设置定时器1工作在方式2, 8-bit 自动重装

TH1 = 0xFD;               // TH1:  初始值为0xFD  波特率：9600 晶振频率：11.0592MHz

TL1 = 0x0;

TR1 = 1;                  // TR1:  开启定时器1

EA  = 1;                  //打开总中断

ES  = 1;                  //打开串口中断

}

void Serial_INT() interrupt 4 //串口中断处理函数 （串口接收到数据，发送数据完毕都可以引起串口中断）

{

if(RI==0)

return;

ES = 0;

RI = 0;

c=SBUF;

if(c>='0' && c<='9')   //编码格式转换

{

c=c-'0';

}

else

c=c-55;

flag=1;

ES=1;

}

void main()

{

int k,m=0xfe,num=0;

P0=0x00;//关闭数码管的段选

P2=0xff;//关闭数码管的位选

init_uart();

while(1)

{

if(flag)

{

flag=0;

for(k=1;k<8;k++)

{

Display_Buffer[k-1]=Display_Buffer[k];//显示向前移动一位

}

Display_Buffer[7]=c;

}

for(k=0;k<8;k++)    //控制P2口位显示和P0口段码显示

{

m=_cror_(m,1);

P2=m;

P0=table[Display_Buffer[k]];

delay(2);

}

}

}
